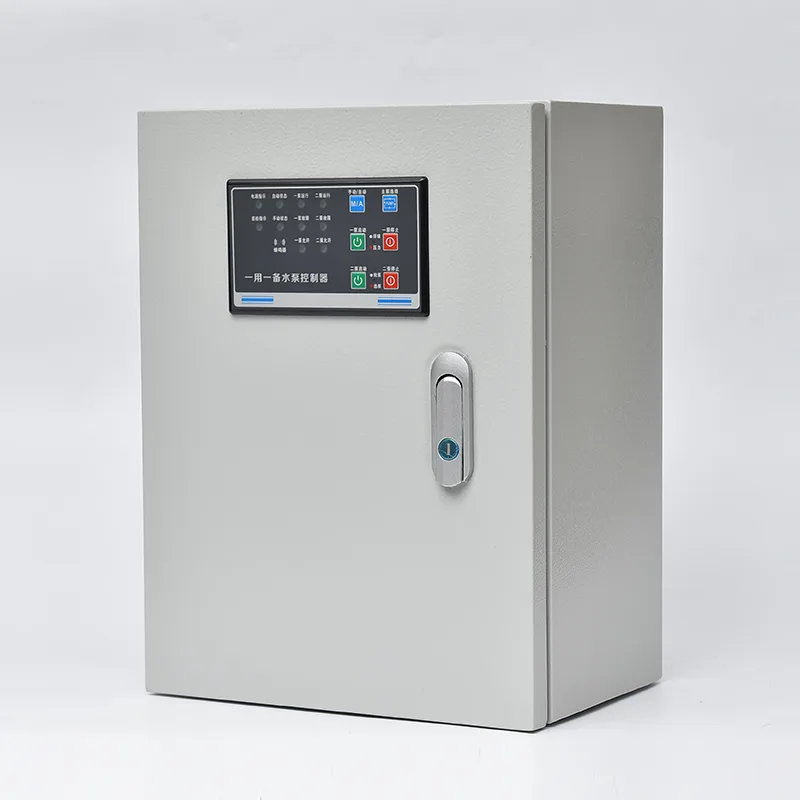

Achetez un panneau de commande de pompe de traitement d'eau de qualité auprès du principal fabricant chinois CSIVEI. Il intègre des disjoncteurs d'arrivée, des contacteurs de pompe ou des démarreurs progressifs, des relais de surcharge, un contrôleur logique programmable ou un contrôleur de pompe dédié et des interfaces de capteur de niveau dans un seul boîtier au sol ou mural. Les puissances nominales vont de 0,75 kW à 250 kW à 380-480 V triphasé. La détection du niveau de liquide accepte les entrées des interrupteurs à flotteur, des transmetteurs de pression hydrostatiques ou des capteurs à ultrasons : le contrôleur démarre automatiquement la pompe de service à mesure que le puisard se remplit, fait intervenir une pompe d'assistance si le débit dépasse la capacité d'une pompe unique et active les sorties d'alarme de niveau élevé si les niveaux continuent d'augmenter. Une fonction d'alternance automatique fait tourner le rôle de la pompe principale en fonction des heures de fonctionnement ou de chaque cycle de démarrage, équilibrant ainsi l'usure mécanique. Chaque circuit de pompe est protégé individuellement contre les surcharges, les courts-circuits, les pertes de phase et les inversions de phase. Des protections supplémentaires spécifiques au service des eaux usées, telles que la surveillance des fuites d'étanchéité, la surveillance de la température des roulements et la détection du blocage de la pompe via un profilage de sous-intensité ou de surcharge, sont intégrées pour détecter les problèmes avant que des dommages au moteur ne se produisent. Une IHM montée sur la porte affiche le niveau du puisard, l'état de la pompe, les heures de fonctionnement et l'historique des pannes. La communication via Modbus RTU/TCP ou une passerelle 4G en option permet la surveillance à distance et l'intégration SCADA. Le boîtier utilise de l'acier galvanisé avec un revêtement en poudre anticorrosion, classé selon la norme IP55 ou IP65 pour une installation en extérieur.
Des stations de relevage des eaux usées municipales à la gestion des effluents industriels, le panneau de commande des pompes de traitement des eaux permet une gestion automatisée et sans surveillance des pompes pour les environnements de traitement des eaux usées les plus exigeants.
Les réseaux d’égouts urbains s’appuient sur des stations de relevage pour élever les eaux usées des points de collecte de basse altitude vers des conduites gravitaires ou des usines de traitement. Le panneau de commande gère une à quatre pompes submersibles dans une configuration de puits humide, ajustant automatiquement le fonctionnement de la pompe à mesure que le débit entrant varie en fonction des modèles d'utilisation quotidienne. Les sorties d'alarme de haut niveau se connectent au système de télémétrie pour une notification SCADA centrale, tandis que la fonction d'alternance garantit une usure équilibrée des pompes sur l'ensemble du parc installé.
Dans les stations d'épuration, les stations de pompage gèrent l'admission des eaux usées brutes, le transfert des boues primaires, le retour des boues activées et le rejet des effluents traités. Le panneau gère chaque groupe motopompe indépendamment, avec une surveillance intégrée des fuites d'étanchéité et de la température des roulements, critiques pour éviter les pannes de moteurs submersibles dans les applications à service continu. La communication avec le SCADA de l'usine fournit des données en temps réel sur le débit, l'énergie et les défauts.
Les opérations de transformation alimentaire, chimique, textile et minière génèrent des effluents dont les caractéristiques défient les contrôles standards des pompes : liquides corrosifs, teneur élevée en solides, température élevée ou matériaux fibreux. Les profils de protection du moteur du panneau peuvent être réglés pour détecter rapidement le blocage de la pompe, en lançant un cycle automatique d'inversion et de nouvelle tentative pour éliminer les obstructions de la roue avant de demander l'intervention de l'opérateur.
Les grands parcs de bureaux, les centres commerciaux et les développements résidentiels à plusieurs tours fonctionnant sous le niveau des égouts municipaux nécessitent un contrôle fiable des pompes de puisard de sous-sol. Le panneau offre un fonctionnement entièrement automatisé avec des sorties d'alarme de haut niveau connectées au système de gestion du bâtiment, garantissant ainsi l'absence de risque de refoulement des eaux usées dans les espaces occupés. Sa configuration murale compacte convient à l'espace limité des locaux techniques, typique des sous-sols commerciaux.
Les stations de traitement des eaux pluviales qui gèrent le ruissellement lors de fortes pluies sont confrontées à de longues périodes d’inactivité suivies d’un afflux soudain et intense. Le panneau propose un schéma d'activation du mode pluie : lorsqu'un déclencheur de tempête est reçu d'un pluviomètre ou d'un niveau de puits croissant, toutes les pompes entrent dans une séquence de démarrage prioritaire. Une alternance rapide pendant un pompage pluvial prolongé empêche une seule pompe de supporter la totalité de la charge thermique.
Les stations de pompage des eaux usées situées dans des zones rurales ou dispersées bénéficient de la pleine automatisation et de la capacité de surveillance à distance du panneau. Une passerelle 4G intégrée ou une interface de radiotélémétrie envoie l'état de la pompe, le niveau du puisard et les données d'alarme à un centre d'opérations central. Les opérateurs peuvent accuser réception des alarmes et réinitialiser les déplacements à distance, réduisant ainsi considérablement le coût et les retards des visites sur site dans des stations pouvant être distantes de plusieurs centaines de kilomètres.
Le panneau de commande de la pompe de traitement de l'eau combine un séquençage de la pompe basé sur le niveau, une protection du moteur spécifique aux eaux usées et un durcissement environnemental robuste dans un seul assemblage testé en usine.
Le contrôleur accepte un ou plusieurs signaux de niveau provenant d'interrupteurs à flotteur (discrets, généralement quatre niveaux : arrêt, démarrage de la pompe principale, démarrage de la pompe secondaire, alarme haute) ou une entrée analogique continue de 4 à 20 mA provenant d'un transmetteur de pression hydrostatique ou d'un capteur à ultrasons. Lorsque le niveau du puisard atteint le point de départ principal, la pompe de service démarre. Si le débit entrant dépasse le débit de refoulement de la pompe unique et que le niveau continue de monter jusqu'au point de départ différé, le contrôleur démarre une pompe d'assistance. Lorsque le niveau descend jusqu'au point d'arrêt, toutes les pompes s'arrêtent. L'alarme de niveau haut se déclenche si le puisard atteint un seuil critique – indiquant un afflux dépassant la capacité de pompage ou une panne de pompe – et ce signal est transmis au système de télémétrie comme alarme prioritaire. Une minuterie de fonctionnement configurable maintient les pompes en fonctionnement brièvement après avoir atteint le point d'arrêt pour dégager la conduite de refoulement, empêchant ainsi le dépôt de solides.
Le contrôleur alterne la désignation de la pompe principale à chaque cycle de pompe ou sur une base d'heures de fonctionnement configurable. L'alternance se produit au point d'arrêt : une fois le cycle en cours terminé, la pompe suivante dans la séquence devient la pompe principale. Si la pompe principale ne démarre pas ou se déclenche pendant le fonctionnement, le contrôleur désigne automatiquement la prochaine pompe disponible comme principale et la démarre immédiatement tout en verrouillant la pompe défectueuse et en générant une alarme. Ce changement automatique garantit un fonctionnement continu de la station sans intervention de l'opérateur.
Au-delà de la protection standard contre les surcharges et les courts-circuits, le panneau intègre des protections adaptées aux modes de défaillance des pompes submersibles pour eaux usées. La détection des fuites de joint utilise un capteur de conductivité dans la chambre à huile ou la cavité du joint de la pompe. Si une infiltration d'eau est détectée, le panneau déclenche une alarme (permettant de planifier la maintenance avant que l'enroulement du moteur ne soit compromis) et peut être configuré pour déclencher la pompe si la fuite atteint un seuil critique. La surveillance de la température des roulements accepte les entrées de thermistance PTC ou PT100 intégrées dans le moteur de la pompe. La surchauffe déclenche soit une alarme, soit un déclenchement selon la gravité. La protection contre le blocage de la pompe utilise le profilage du courant du moteur : si le contrôleur détecte une chute soudaine du courant en dessous de la bande de fonctionnement normale, indiquant un voyant de roue bloqué ou accroché, il lance un cycle d'inversion et de nouvelle tentative configurable (un ou plusieurs courts trajets en sens inverse pour éliminer l'obstruction) avant de déclencher une alarme.
Le panneau adapte la méthode de démarrage à la taille du moteur de la pompe et aux contraintes d'alimentation du site. Le démarrage direct convient aux petites pompes jusqu'à environ 7,5 kW. Le démarrage étoile-triangle réduit les appels pour les pompes de puissance moyenne. Les démarreurs progressifs sont spécifiés pour les pompes plus grandes où la chute de tension d'alimentation doit être contrôlée et où le claquement du clapet anti-retour dû à un démarrage brusque doit être évité. Les VFD sont utilisés lorsqu'un fonctionnement à vitesse variable est requis - par exemple, en faisant correspondre la vitesse de la pompe au débit entrant pour maintenir un niveau de puits constant plutôt que de faire un cycle entre des points marche-arrêt fixes.
Un transformateur de commande dédié fournit 24 VCA ou 24 VCC au contrôleur, à l'IHM, aux capteurs et aux circuits d'alarme, entièrement isolés du chemin d'alimentation du moteur. Les boutons d’arrêt d’urgence sur la porte du panneau isolent mécaniquement l’alimentation de la pompe. Une boucle de verrouillage de sécurité externe accepte les entrées de la détection de gaz de puits humide, les verrouillages de porte à l'entrée de la station de pompage et la protection thermique de tout équipement en amont.
Un affichage de texte monté sur la porte ou un écran tactile couleur fournit en temps réel le niveau du puisard, l'état de la pompe, les heures de fonctionnement, le nombre de démarrages, le courant du moteur et les alarmes actives avec un historique des défauts horodaté. L'interface prend en charge le contrôle manuel de la pompe pour la maintenance, avec restauration automatique après un délai d'attente configurable pour éviter un verrouillage manuel accidentel. Le réglage des paramètres — points de consigne de niveau, minuteries de poursuite, mode alternance — est protégé par mot de passe.
La norme RS485 Modbus RTU se connecte aux unités de télémétrie de la station de pompage. Une passerelle cloud 4G ou Ethernet en option fournit un accès direct sur le Web et sur smartphone à l'état de la pompe, aux données de niveau, à la consommation d'énergie et aux notifications push d'alarme. Une sortie d'alarme à contact sec pour chaque défaut de pompe et la condition commune de niveau haut est généralement câblée au système de télémétrie en priorité sur toute alarme basée sur le réseau.
Les stations de pompage des eaux usées présentent une atmosphère corrosive : sulfure d’hydrogène, humidité et, dans certains cas, vapeurs chimiques. Le boîtier est fabriqué en acier galvanisé avec une finition en poudre résistante aux produits chimiques. IP55 est la norme ; IP65 avec entrée de câble scellée via des presse-étoupes à compression est spécifié pour les installations extérieures ou exposées. Les filtres de ventilation utilisent du charbon actif où l'exposition au H₂S est importante. Toute la métallurgie interne est plaquée ou en acier inoxydable, et les PCB sont recouverts d'un revêtement conforme contre l'humidité et les gaz corrosifs.
Q1 : Quels capteurs de niveau le panneau peut-il accepter et combien de niveaux contrôle-t-il ?
Le panneau accepte des interrupteurs à flotteur (généralement quatre niveaux discrets), des transmetteurs de pression hydrostatique (4 à 20 mA) ou des capteurs à ultrasons. Avec des flotteurs discrets, les niveaux de contrôle sont l'arrêt, le démarrage de la pompe principale, le démarrage de la pompe secondaire et l'alarme haute. Avec un capteur analogique, ces points de consigne sont programmés directement dans le contrôleur, offrant une plus grande flexibilité et un réglage à distance.
Q2 : Comment le panneau gère-t-il le blocage de la pompe dû à des chiffons et des solides ?
Le contrôleur surveille en permanence le courant du moteur. Si le courant chute considérablement en dessous de la bande de pompage normale, le contrôleur identifie un blocage probable et lance une séquence automatique d'inversion et de nouvelle tentative. La pompe fonctionne brièvement en marche arrière pour déloger l'obstruction, puis redémarre en avant. Si la tentative réussit et que le courant se normalise, l'opération continue. Si le blocage persiste après le nombre de tentatives configuré, la pompe est verrouillée et une alarme est générée.
Q3 : Que se passe-t-il si la pompe de service tombe en panne pendant le fonctionnement ?
Le contrôleur désigne immédiatement la pompe en panne comme indisponible, sélectionne la pompe disponible suivante dans la séquence de rotation, la démarre et déclenche une alarme de défaut. Ce changement automatique garantit la poursuite du pompage sans délai. La pompe défectueuse reste verrouillée jusqu'à ce que l'alarme soit reconnue et que le défaut soit effacé.
Q4 : Comment fonctionne l'alternance et puis-je la définir sur une rotation basée sur les heures de fonctionnement ?
L'alternance change quelle pompe agit comme principale après chaque cycle complet de pompe, ou selon un seuil d'heures de fonctionnement configurable. La rotation basée sur les heures de fonctionnement égalise l'usure mécanique et la durée de vie des joints sur toutes les pompes. L'alternance se produit au point d'arrêt lorsque le puisard est vide, il n'y a donc aucun risque d'événements de haut niveau lors du changement.
Q5 : Quelles options de communication et d’alarme à distance sont incluses ?
Le panneau fournit : des contacts de relais sans potentiel pour l'alarme commune, l'alarme de niveau élevé et le défaut de pompe individuelle (pour la connexion de télémétrie câblée) ; RS485 Modbus RTU en standard pour l'intégration locale SCADA ou RTU ; et une passerelle cloud 4G en option pour un accès direct à distance via un navigateur Web ou une application pour smartphone, avec des alarmes de notification push.
Q6 : Le panneau peut-il fonctionner avec un générateur de secours ?
Oui. Le séquençage des pompes du panneau et les démarreurs progressifs ou les démarreurs étoile-triangle limitent le courant d'appel, permettant à un générateur de démarrer les pompes dans la limite de sa capacité. Un signal d'entrée du générateur en option peut réduire le nombre de pompes autorisées à fonctionner simultanément en cas d'alimentation de secours, évitant ainsi la surcharge du générateur.
Q7 : Quel entretien le panneau nécessite-t-il ?
Inspection visuelle mensuelle des joints de porte, des filtres de ventilation et de l'état interne. Vérification trimestrielle des terminaisons de puissance et de l'état des contacteurs. Tests fonctionnels annuels des entrées de niveau, de l'alarme de niveau haut, de la logique d'alternance et des dispositifs de sécurité. Les mesures de protection contre la corrosion du panneau doivent être inspectées chaque année dans des environnements agressifs. Les contacteurs sont le principal élément réparable, avec des intervalles de remplacement dépendant de la fréquence des cycles de pompe.
Au Royaume-Uni, une autorité régionale des eaux exploitait plus de 40 stations de relevage des eaux usées dans des zones rurales et suburbaines, collectant les eaux usées de petites communautés et les pompant vers des usines de traitement centralisées. De nombreuses stations avaient entre 15 et 25 ans et étaient dotées de panneaux de commande vieillissants utilisant une logique de relais de base à interrupteur à flotteur. L'autorité était confrontée à des coûts d'intervention croissants en cas de blocages et de pannes de pompes, à un manque de visibilité sur l'état des stations entre les inspections programmées et à des difficultés croissantes pour se procurer des pièces de rechange.
Les panneaux à relais existants n'offraient aucune surveillance à distance, aucune détection de blocage de pompe et aucune alternance automatique : chaque station faisait fonctionner une seule pompe avec une veille manuelle nécessitant une visite physique pour changer. Les événements de blocage sur la pompe de service n'ont pas été détectés jusqu'à ce que la pompe de secours soit également alertée, entraînant des appels d'urgence et des déversements occasionnels d'eaux usées. Les stations étaient réparties sur 1 500 kilomètres carrés, ce qui rendait la maintenance réactive à la fois lente et coûteuse.
Lorsque l'autorité a prévu une mise à niveau du système de contrôle, les nouveaux panneaux ont dû s'intégrer dans les kiosques en surface existants sans modifications civiles, s'interfacer avec les interrupteurs à flotteur existants et les nouveaux capteurs de niveau à ultrasons, et communiquer via le réseau de télémétrie existant de l'autorité - un mélange de radio UHF et GPRS qui nécessitait de simples sorties d'alarme à contact sec ainsi que des données Modbus. La spécification exigeait également une alternance automatique, une détection de blocage et une surveillance des fuites de joints.
La solution de panneaux conçue en usine répondait à toutes les exigences dans un seul package. Les panneaux ont été construits selon les dimensions de montage exactes des fonds de panier des kiosques, évitant ainsi tout travail structurel. Le contrôleur a accepté à la fois les entrées d'interrupteur à flotteur existantes et les nouveaux signaux ultrasoniques de 4 à 20 mA, permettant ainsi la mise à niveau progressive des stations.
La détection du blocage de la pompe s'est avérée décisive. Les premiers essais effectués dans trois stations ont révélé que de nombreux appels de blocage étaient en fait des problèmes intermittents qui se résolvaient d'eux-mêmes — la séquence automatique d'inversion et de nouvelle tentative du panneau les résolvait sans intervention de l'opérateur. Seuls des blocages persistants déclenchaient une alarme. La surveillance des fuites de joints a détecté une infiltration d'humidité dans deux pompes lors de la mise en service, permettant ainsi le remplacement préventif des roulements avant que les pompes ne soient mises en service régulier.
Les sorties d'alarme ont été configurées pour s'interfacer directement avec les stations de télémétrie UHF existantes de l'autorité. En combinaison avec les données Modbus disponibles pour l'équipe SCADA, l'autorité a obtenu à la fois une simple notification de panne et des analyses détaillées des stations.
Quarante panneaux préfabriqués, configurés pour des stations à double pompage (1,5 kW à 15 kW), ont été fabriqués et testés pendant quatre mois et installés par l'équipe électrique de la collectivité selon une procédure de mise en service standardisée. Les panneaux comprenaient des démarreurs progressifs sur les pompes de 7,5 kW et plus, des entrées de surveillance des fuites de joints et de la température des roulements, une logique de détection de blocage et une compatibilité avec le flotteur et le niveau ultrasonique. Un déploiement progressif a permis la mise à niveau de six stations par mois, l'ensemble du réseau étant achevé en moins de huit mois.
● Les interventions d'urgence des pompes ont été réduites d'environ 60 % au cours de la première année, grâce à la suppression automatique des blocages mineurs par inversion et nouvelle tentative et à l'alerte précoce de la surveillance des fuites d'étanchéité permettant une maintenance planifiée.
● L'alternance des pompes a équilibré les heures de fonctionnement entre les pompes de service et de secours pour la première fois dans la plupart des stations, prolongeant ainsi les intervalles d'entretien des garnitures mécaniques et des roulements.
● L'équipe SCADA a obtenu une visibilité en temps réel sur les niveaux des puisards, l'état des pompes et les heures de fonctionnement dans les 40 stations, remplaçant ainsi l'ancienne dépendance aux inspections physiques hebdomadaires.
● Les opérateurs ont signalé que la disposition standardisée des panneaux dans toutes les stations simplifiait considérablement la recherche de pannes, car chaque technicien savait exactement où se trouvait chaque composant et terminal.
● L'autorité a depuis adopté la même spécification de panneau pour 15 stations supplémentaires dans le cadre d'un programme d'extension du réseau.
