Logée dans un boîtier spécialement conçu classé IP42 à IP65, cette armoire intègre un variateur de fréquence avec toute l'infrastructure d'alimentation et de contrôle nécessaire : isolation du secteur entrant, selfs de ligne et de charge pour l'atténuation des harmoniques et la protection des câbles moteur, fusible d'entrée ou protection par disjoncteur, filtre dV/dt de sortie ou filtre sinus selon les besoins, et une suite complète de protection du moteur. Les puissances nominales vont de 0,75 kW à plus de 630 kW dans les classes de tension standard (380 V, 400 V, 480 V, 690 V). Le VFD lui-même est un entraînement à commande vectorielle hautes performances délivrant un couple complet à vitesse nulle, avec une optimisation automatique de l'énergie et un contrôleur PID intégré pour la régulation de la pression, du débit ou de la température. Un clavier IHM ou un écran tactile monté sur la porte fournit un contrôle local, un accès aux paramètres et des informations de diagnostic, tandis que les ports de communication Modbus RTU/TCP, Profibus, Profinet ou Ethernet/IP permettent la supervision et l'intégration à distance dans les systèmes d'automatisation à l'échelle de l'usine. Une option de dérivation manuelle — utilisant des contacteurs ou un commutateur de transfert intégré — permet le fonctionnement du moteur directement à partir du secteur pour maintenir la continuité du processus pendant l'entretien du variateur. Des fonctions de protection complètes couvrent les courts-circuits, les surcharges, les surtensions, les sous-tensions, la perte de phase, les défauts à la terre, le calage du moteur et la surchauffe, tous les événements de déclenchement étant enregistrés pour l'analyse de maintenance.
Partout où les équipements motorisés bénéficient du contrôle de vitesse, de l’efficacité énergétique et du démarrage progressif, le panneau de commande VFD fournit une solution d’entraînement complète et pré-conçue pour les applications industrielles et d’infrastructure.
Les usines municipales d'approvisionnement en eau et de traitement des eaux usées font fonctionner de grandes pompes avec une demande variable tout au long de la journée. Un panneau de commande VFD pilotant un forage, un surpresseur ou une pompe de transfert module la vitesse du moteur pour maintenir une pression ou un débit d'eau constant sans vannes d'étranglement, ce qui permet généralement d'économiser de 20 à 40 % d'énergie par rapport au fonctionnement en ligne à vitesse fixe. La capacité de démarrage progressif élimine les coups de bélier dans les longues canalisations et réduit les contraintes mécaniques sur les roues, les arbres et les accouplements des pompes. Dans les applications de traitement des eaux usées, la rampe automatique empêche les débordements supplémentaires lors des pics de débit par temps pluvieux. Les configurations prêtes pour la redondance permettent le changement de pompe en service/en veille.
Les grands ventilateurs centrifuges et axiaux dans les centrales électriques, les cimenteries, les mines et les installations de fabrication sont des candidats VFD idéaux. L'armoire permet un contrôle précis du débit d'air pour l'air de combustion, l'échappement, l'extraction de poussière ou le refroidissement du processus sans pertes d'étranglement au niveau des aubes d'entrée ou des registres. Le contrôle VFD des ventilateurs à tirage induit et forcé dans les chaudières et les fours permet d'importantes économies d'énergie tout en maintenant des rapports air/carburant optimaux. Les ventilateurs de désenfumage et de ventilation de tunnel bénéficient de la fonction de priorité pompier de l'armoire, permettant un fonctionnement d'urgence direct en ligne, quel que soit l'état du VFD.
Les compresseurs à vis, alternatifs et centrifuges utilisés dans les applications de réfrigération industrielle, de séparation d'air et de gaz de procédé fonctionnent plus efficacement à charge partielle lorsqu'ils sont à vitesse contrôlée. Le panneau de commande VFD ajuste la vitesse du moteur du compresseur en fonction de la demande variable de refroidissement ou du processus, en maintenant une pression d'aspiration ou de refoulement précise tout en évitant les pertes d'énergie lors des cycles de charge/décharge. Le contrôle PID intégré avec retour du transducteur de pression assure une régulation stricte, et le contrôle de la rampe d'accélération limite les surtensions de démarrage sur le système électrique de l'usine.
Les convoyeurs miniers, les concasseurs de granulats et les systèmes de manutention de matériaux en vrac exigent un couple de démarrage élevé et une accélération contrôlée pour éviter le glissement de la courroie, les chocs mécaniques et le déversement de matériaux. Le panneau de commande VFD fournit un couple complet à partir d'une vitesse nulle avec des rampes d'accélération programmables, protégeant les boîtes de vitesses, les accouplements et les épissures de courroie. Dans les applications de concasseur, la fonction de limitation de courant et la protection contre le décrochage du VFD protègent le moteur contre les conditions de surcharge de matériaux coincés.
Les systèmes CVC des installations centrales avec plusieurs refroidisseurs, tours de refroidissement et pompes de circulation d'eau l'utilisent pour moduler le débit en fonction de la charge du bâtiment. Les pompes à eau glacée secondaires réagissant à la pression différentielle, le contrôle de la vitesse du ventilateur de la tour de refroidissement pour une température optimale de l'eau du condenseur et la modulation de la pompe à eau du condenseur bénéficient tous d'un contrôle VFD intégré à l'armoire avec connectivité BMS via BACnet ou Modbus.
Les systèmes d’irrigation à pivot central, goutte à goutte et par inondation à grande échelle nécessitent des débits d’eau variables tout au long de la saison de croissance. Un panneau VFD au niveau de la station de pompage permet à l'opérateur de sélectionner le débit via un simple potentiomètre, une IHM ou un signal de télémétrie à distance – en adaptant précisément le débit de la pompe à la demande en eau des cultures et à l'allocation d'eau disponible.

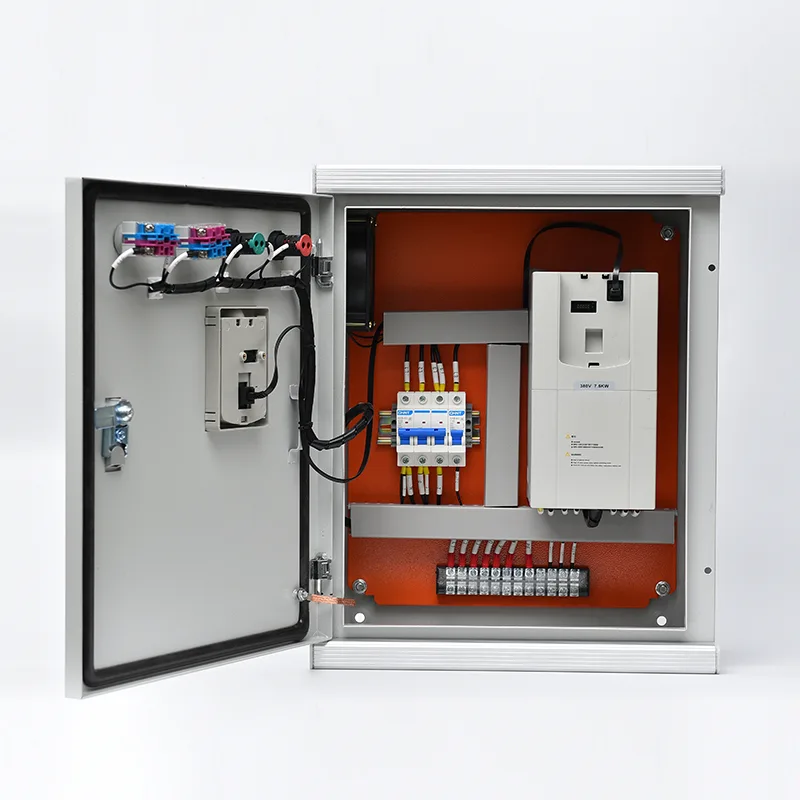

L'armoire VFD intègre un variateur de fréquence avec tous les sous-systèmes de gestion de l'alimentation, de protection et de contrôle, offrant ainsi une solution complète de démarrage de moteur et de contrôle de vitesse dans un boîtier unique et pré-testé.
L'alimentation triphasée entrante se connecte à un isolateur principal ou à un disjoncteur à boîtier moulé conçu pour le courant à pleine charge de l'armoire plus les pertes du variateur. Le fusible d'entrée fournit une protection de type semi-conducteur (aR) pour l'étage redresseur du VFD, avec une coordination I²t assurant le déclenchement du fusible avant d'endommager la diode lors de défauts internes. Une self de ligne ou une self de liaison CC est incluse en standard pour réduire la distorsion du courant harmonique d'entrée et protéger les condensateurs du bus CC du variateur contre les pointes de tension côté alimentation. Pour les installations présentant une distorsion harmonique de fond importante ou des exigences exigeantes en matière de connexion aux services publics, un filtre d'harmoniques passif ou un redresseur frontal actif peuvent être proposés en option.
Le cœur de l'armoire est un VFD à contrôle vectoriel hautes performances utilisant des modules de puissance IGBT de sixième génération et un cœur de contrôle DSP ou FPGA haute vitesse. Des modes de contrôle vectoriel en boucle ouverte et en boucle fermée sont disponibles : boucle ouverte pour les pompes et ventilateurs standard, boucle fermée avec retour d'encodeur pour les applications à couple élevé et à faible vitesse telles que les extrudeuses ou les palans. Le variateur génère une forme d'onde modulée en largeur d'impulsion avec une fréquence de commutation automatiquement optimisée, équilibrée entre le bruit acoustique du moteur et les pertes du variateur. Les principales fonctionnalités du lecteur incluent :
● Augmentation automatique du couple et compensation du glissement pour un fonctionnement stable à basse vitesse
● Capacité de démarrage au vol pour rattraper un moteur en roue libre sans trébucher
● Fréquences de saut programmables pour éviter les résonances mécaniques
● Contrôleur PID intégré avec rampe de point de consigne, logique veille/réveil et retour à double canal pour les applications d'étagement de pompe
En fonction de la distance des câbles entre l'armoire et le moteur, un filtrage des sorties est inclus :
Filtre dV/dt : limite le temps de montée en tension et la tension de crête aux bornes du moteur pour des longueurs de câble allant jusqu'à environ 100–150 m
Filtre sinus : fournit une forme d'onde quasi sinusoïdale pour les câbles dépassant 150 m et pour les applications de pompes submersibles où l'isolation des enroulements du moteur est sensible aux contraintes de tension.
Des contacteurs de sortie pour la sélection du moteur de service/veille sont intégrés si nécessaire. Les fonctions de protection du moteur — surcharge thermique, perte de phase, déséquilibre de courant, détection de calage, sous-charge (marche à sec) et défaut de terre — s'exécutent en continu dans le logiciel du variateur et sont complétées par des relais de surcharge externes lorsque cela est spécifié.
Un circuit de dérivation manuel — construit avec des contacteurs de service ou un commutateur de transfert mécaniquement verrouillé — permet au moteur de fonctionner directement à partir du secteur tandis que le VFD est isolé pour l'entretien. Le bypass est conçu pour le transfert sans charge : le moteur doit être arrêté avant de basculer entre les modes VFD et bypass. Le verrouillage électrique et mécanique intégré empêche le retour involontaire de l'alimentation secteur dans les bornes de sortie du variateur, ce qui pourrait provoquer des dommages catastrophiques. Une configuration de dérivation automatique en option utilise un relais logique programmable ou un petit API pour gérer le transfert transparent du variateur vers le secteur lors du déclenchement du VFD, maintenant ainsi la continuité du processus dans les applications critiques.
Pour les applications dans lesquelles plusieurs moteurs doivent partager un seul variateur (service séquentiel), l'armoire comprend des contacteurs de sortie par moteur avec une logique de séquençage basée sur un API. Pour les applications multimoteurs nécessitant une vitesse synchronisée — comme les convoyeurs jumeaux ou les condenseurs refroidis par air à plusieurs ventilateurs — les inverseurs de sortie individuels sont pilotés à partir d'un bus CC commun ou synchronisés via une communication inter-entraînements à grande vitesse, avec contrôle de vitesse et de couple maître/esclave.
L'interface opérateur montée sur la porte fournit un démarrage/arrêt local, une référence de vitesse (via un potentiomètre ou une entrée au clavier), une sélection de mode (VFD/Bypass/Off) et une indication de l'état du système. Un écran tactile HMI graphique est disponible pour les applications complexes multi-moteurs ou en boucle de processus, affichant les paramètres de fonctionnement en temps réel, les données de tendance, les journaux d'alarmes et les mesures de consommation d'énergie.
Les ports de communication prennent en charge tous les principaux protocoles industriels : Modbus RTU (RS485), Modbus TCP, Profibus DP, Profinet, Ethernet/IP et BACnet. Le variateur expose un ensemble complet de données (vitesse, courant, couple, puissance, tension du bus CC, température, heures de fonctionnement et consommation d'énergie) au SCADA, DCS ou BMS de supervision. Les commandes de démarrage/arrêt à distance et de référence de vitesse sont acceptées, avec des délais d'attente de pulsation et des stratégies de repli configurables en cas de perte de communication.
L'armoire au sol est fabriquée à partir de tôle d'acier galvanisé ou inoxydable de 1,5 mm à 2,0 mm, soudée en continu et revêtue de poudre. Les indices de protection IP42 à IP65 conviennent aux conditions du site :
● IP42/IP43 : salles électriques intérieures et centres de contrôle des moteurs
● IP54/IP55 : environnements industriels sujets à la poussière, stations de pompage et emplacements semi-exposés
● IP65 : installation extérieure avec exposition à la pluie et à la poussière
La gestion thermique utilise une combinaison calculée de convection naturelle, de ventilation à air pulsé filtré avec des ventilateurs à température contrôlée et, dans les installations à haute puissance ou à température ambiante élevée, d'échangeurs de chaleur air-air ou d'unités de climatisation. L'augmentation de la température interne de l'armoire est vérifiée par calcul par rapport à la température de fonctionnement maximale du fabricant du VFD, généralement entre 40 °C et 50 °C ambiants en fonction du déclassement.
Chaque armoire VFD est soumise à un test d'acceptation en usine défini : continuité du circuit d'alimentation et résistance d'isolement, téléchargement et vérification des paramètres VFD par rapport au calendrier de paramètres approuvé, câblage de commande point à point, simulation fonctionnelle du démarrage/arrêt, contrôle de la vitesse, transfert de dérivation (le cas échéant) et vérification du verrouillage de sécurité. Une documentation FAT complète est fournie. L'armoire est conçue et construite selon la norme CEI 61439-1/2, avec tous les composants marqués CE et certification UL disponibles si nécessaire.
Q1 : Quelle est la différence entre l’achat d’un VFD et d’un panneau de commande VFD ?
Un VFD autonome nécessite des composants supplémentaires pour une installation complète : un disjoncteur ou des fusibles en amont, des selfs de ligne et de charge, des filtres de sortie pour les longs câbles, un circuit de dérivation si la continuité du processus est nécessaire pendant l'entretien du variateur et un boîtier avec gestion thermique. Le panneau de commande VFD intègre tous ces éléments – pré-conçus, pré-câblés et pré-testés – dans un seul assemblage. Cela élimine les inconnues de conception sur site, réduit le temps d'installation et fournit un point de garantie unique pour l'ensemble du système d'entraînement moteur.
Q2 : Quelles puissances et tensions sont disponibles ?
Les configurations standard couvrent de 0,75 kW à 630 kW sur des alimentations triphasées de 380 V, 400 V, 480 V et 690 V. Des puissances supérieures sont disponibles sur demande. Chaque armoire est conçue pour les données spécifiques de la plaque signalétique du moteur que vous fournissez : puissance, tension, courant à pleine charge et service.
Q3 : Jusqu'où le câble du moteur peut-il passer entre l'armoire et le moteur ?
Les limites de longueur de câble dépendent du filtrage de sortie installé. Sans filtrage, le fabricant du VFD limite généralement la longueur des câbles à 50 m. Un filtre du/dt étend cette portée jusqu'à environ 150 m. Un filtre sinusoïdal permet des câbles au-delà de 300 m et est fortement recommandé pour les pompes et moteurs submersibles dont l'isolation des enroulements est inconnue ou vieillie. Nous sélectionnerons le filtre de sortie approprié en fonction de vos données d'installation.
Q4 : L’armoire peut-elle contrôler plusieurs moteurs ?
Oui, dans plusieurs configurations : service séquentiel (un VFD, plusieurs moteurs, un seul fonctionne à la fois avec des contacteurs de sortie sélectionnant le moteur actif), multimoteur synchrone (plusieurs VFD dans une armoire partageant un bus CC ou communiquant pour l'adaptation de vitesse maître/esclave) ou contrôle indépendant (plusieurs VFD indépendants dans une armoire plus grande). Dites-nous votre application et nous concevrons la topologie appropriée.
Q5 : Comment le panneau de commande VFD s'intègre-t-il à mon SCADA ou DCS d'usine ?
Le port de communication du VFD — Modbus RTU, Modbus TCP, Profibus, Profinet, Ethernet/IP ou BACnet — se connecte directement à votre système de supervision. Toutes les données opérationnelles, alarmes et diagnostics sont disponibles. Le contrôle bidirectionnel (démarrage/arrêt à distance, référence de vitesse) est pris en charge, avec un comportement de perte de communication configurable pour garantir un fonctionnement sûr en cas de panne du réseau.
Q7 : Quel entretien l’armoire nécessite-t-elle ?
L'entretien de routine est simple : nettoyage ou remplacement semestriel des filtres de ventilation, inspection thermographique annuelle des terminaisons de puissance et test fonctionnel annuel du circuit de dérivation et des verrouillages de sécurité. Le VFD lui-même a une durée de vie spécifiée pour ses condensateurs du circuit intermédiaire et ses ventilateurs de refroidissement (généralement de 5 à 10 ans selon les conditions de fonctionnement) et ce sont des composants remplaçables. Les calendriers de maintenance complets sont documentés dans le manuel d’utilisation.
Q8 : L'armoire peut-elle fonctionner dans un environnement poussiéreux ou à haute température ?
Oui. L'indice de protection de l'enceinte et la stratégie de gestion thermique sont sélectionnés en fonction des conditions de votre site. Pour les environnements poussiéreux, IP55 ou IP65 avec filtres d'aspiration à filtration fine est spécifié. Pour des températures ambiantes supérieures à 40°C, le déclassement VFD, la climatisation de l'armoire ou les échangeurs thermiques air-eau garantissent des conditions internes sûres. Nous évaluerons les données de votre site pendant la phase d’ingénierie et proposerons le durcissement environnemental approprié.
Un service régional des eaux – Programme de modernisation des stations de pompage
Un service d’eau régional d’Amérique du Sud exploitait plus de 60 stations de forage et de surpression à travers son réseau de distribution, desservant une population d’environ deux millions d’habitants. De nombreuses stations de pompage existaient depuis des décennies et utilisaient des démarreurs directs à vitesse fixe avec des vannes d'étranglement pour le contrôle du débit. Le service public a été confronté à une hausse des coûts énergétiques, à des pannes fréquentes de pompes et de canalisations dues aux coups de bélier et aux contraintes mécaniques, et à des difficultés croissantes à trouver des pièces de rechange pour le matériel de contrôle obsolète.
Le service public a choisi de moderniser ses stations de pompage avec un contrôle VFD dans le cadre d'un programme progressif, ciblant d'abord les 20 plus grandes stations. Chaque station présentait un profil similaire : deux à quatre groupes de pompes de service/de secours (45 kW à 200 kW), de longs câbles de moteur (souvent dépassant 150 m jusqu'aux pompes de forage submersibles), des environnements semi-extérieurs poussiéreux dans des endroits éloignés et une assistance électrique sur site limitée pour la maintenance des systèmes complexes.
● La solution VFD devait s'adapter aux longs parcours de câbles menant aux pompes submersibles sans dégrader l'isolation des enroulements du moteur.
● Une dérivation manuelle était obligatoire pour maintenir l'approvisionnement en eau pendant l'entretien du VFD, car de nombreuses stations ne disposaient pas de redondance de pompe de secours.
● La capacité de surveillance à distance était essentielle pour réduire les visites coûteuses sur site
● L'installation électrique devait être réalisée par des entrepreneurs locaux possédant une expérience minimale en mise en service de VFD.
Après avoir évalué à la fois les mises à niveau VFD à base de composants et les panneaux de commande VFD intégrés, le service public a choisi l'approche en armoire. Les avantages étaient évidents :
● Chaque armoire a été conçue en usine avec des filtres sinusoïdaux de sortie adaptés à la longueur de câble spécifique et au type d'isolation du moteur, éliminant ainsi tout risque de dommages aux enroulements du moteur dus aux pointes de tension des ondes réfléchies.
● Le circuit de dérivation manuel intégré, pré-câblé et testé, a donné au service public l'assurance que l'approvisionnement en eau continuerait pendant tout événement de service VFD.
● L'IHM montée sur la porte et le VFD entièrement paramétré ont été chargés en usine avec les données de courbe de pompe, les paramètres de contrôle de pression PID et les seuils de protection standard du service public – permettant aux entrepreneurs locaux de mettre en service chaque armoire en connectant simplement l'alimentation secteur, le moteur de pompe et le transducteur de pression.
● Les modules de surveillance à distance GPRS/4G dans chaque armoire transmettaient les données opérationnelles (débit, pression, consommation d'énergie, heures de fonctionnement, état des alarmes) directement à la plate-forme SCADA centrale du service public.
Les boîtiers classés IP55 avec entrées de filtration fine et auvents pare-soleil conviennent aux environnements poussiéreux et exposés des stations de pompage.
Vingt armoires VFD (45 kW à 200 kW) ont été fabriquées, chacune avec un filtre sinusoïdal de sortie, un bypass manuel, un boîtier IP55, une télémétrie à distance GPRS et un contrôle de pression PID préconfiguré. Les armoires ont été expédiées sous forme d'unités complètes et testées en usine. Des entrepreneurs en électricité locaux ont installé et mis en service les armoires en séquence sur un programme de 10 mois. Une assistance à la mise en service à distance a été assurée par les ingénieurs du constructeur via liaison vidéo pour les trois premières stations ; les stations suivantes ont été mises en service indépendamment par les équipes locales à l'aide de la documentation standardisée.
La consommation d'énergie dans les 20 stations modernisées a été réduite de 32 % en moyenne par rapport au fonctionnement précédent du robinet d'étranglement, les VFD adaptant précisément la vitesse de la pompe à la demande du système.
Les coûts de maintenance des pompes et des canalisations ont été considérablement réduits : les coups de bélier ont été éliminés et la durée de vie des roulements et des joints de la pompe a été prolongée grâce à un démarrage en douceur.
Aucune défaillance d'isolation du moteur ne s'est produite dans 20 stations avec des câbles allant jusqu'à 250 m, validant ainsi les spécifications du filtre sinus.
L'équipe centrale des opérations du service public surveille désormais les 20 stations à partir d'un seul tableau de bord SCADA, recevant des alarmes SMS automatisées pour tout déclenchement de pompe ou écart de pression, réduisant ainsi les visites réactives sur site de plus de 60 %.
Le succès de la première phase a conduit le service public à étendre le programme aux 40 stations de pompage restantes, en standardisant les mêmes spécifications d'armoire VFD et en permettant une formation à la maintenance et un inventaire de pièces de rechange uniformes sur l'ensemble du réseau.
