Le contrôleur est disponible dans des configurations pour les pompes à incendie à moteur électrique (méthodes de démarrage pleine tension, étoile-triangle, autotransformateur, démarrage progressif et enroulement partiel) et les pompes à incendie à moteur diesel (avec chargeurs de batterie doubles, commande de solénoïde de carburant et circuits de surveillance du moteur). Les puissances nominales vont de 5 HP à 400 HP à 208-600 V triphasé. Le démarrage automatique est déclenché par une chute de pression dans le collecteur du système — détectée par un transducteur de pression ou des pressostats — ou par des signaux à distance provenant de vannes déluge, de panneaux d'alarme incendie ou de stations de traction manuelles. Une fois démarrée, la pompe fonctionne jusqu'à ce que toutes les causes de démarrage aient disparu et que la pompe soit arrêtée manuellement ou automatiquement, avec une minuterie de fonctionnement minimale empêchant les cycles courts. Les alarmes intégrées couvrent les pannes de phase, les inversions de phase, la surcharge du moteur, l'échec de démarrage de la pompe, la basse pression et le contrôleur pas en mode automatique, avec des sorties relais sans potentiel pour la gestion à distance du bâtiment ou la connexion du système d'alarme incendie. Une interface opérateur basée sur un microprocesseur affiche la pression du système, la tension et le courant triphasés, l'état des alarmes et l'historique des événements, avec une minuterie de test hebdomadaire qui exerce automatiquement la pompe selon un programme programmé pour vérifier l'état de préparation du système. Le boîtier est fabriqué en acier épais avec revêtement en poudre rouge, classé NEMA Type 2 (IEC IP31) minimum, avec NEMA 3R, 4, 4X (IP65) en option pour les environnements extérieurs et corrosifs. Un commutateur de transfert automatique intégré pour la sauvegarde du générateur est disponible en option. Le contrôleur est répertorié UL UL 218, approuvé FM pour la classe 1321/1323 et marqué CE, avec des tests d'acceptation complets en usine effectués sur chaque unité avant expédition.
Là où les systèmes de protection incendie exigent un contrôle de pompe garanti et conforme au code qui fonctionne sans faille en cas d'urgence, l'armoire de commande industrielle fournit l'épine dorsale certifiée de démarrage, de surveillance et de protection.
Les tours de bureaux, les hôtels et les immeubles de grande hauteur à usage mixte dépendent d'une armoire de commande industrielle automatique pour maintenir la pression du système de gicleurs aux étages supérieurs. Lorsqu'une tête de gicleur s'ouvre, la chute de pression du système qui en résulte est instantanément détectée et le contrôleur de la pompe à incendie démarre la pompe principale pour maintenir le débit d'eau. Les sorties d'alarme intégrées du contrôleur se connectent au panneau d'alarme incendie du bâtiment pour une surveillance centralisée, tandis que la minuterie de test hebdomadaire fait automatiquement fonctionner la pompe pour vérifier l'état de préparation mécanique sans nécessiter que le personnel des installations exécute manuellement le test.
Les usines, les entrepôts, les usines de traitement chimique et les centrales électriques présentent des environnements à charge d'incendie élevée où une suppression rapide est essentielle. Les contrôleurs de pompes à incendie de ces installations sont souvent configurés avec des démarreurs à tension réduite pour limiter le courant d'appel sur les systèmes électriques de l'usine. Pour les sites situés dans des zones dangereuses, le contrôleur est installé à distance de la zone classée avec des entrées de démarrage à distance intrinsèquement sûres. Les boîtiers de contrôleurs sont spécifiés pour s'adapter aux conditions de l'usine, depuis l'étanchéité à la poussière pour la transformation du ciment et du bois jusqu'à la résistance à la corrosion pour les environnements chimiques.
Les aéroports, les centres de congrès, les hôpitaux, les stades et les bâtiments gouvernementaux nécessitent un contrôle des pompes à incendie conforme au code et répondant aux normes d'homologation et d'approbation les plus élevées. Les contrôleurs spécifiés pour ces projets du secteur public nécessitent généralement une homologation UL et une approbation FM, avec des packages de documentation comprenant des schémas unifilaires, des certificats de test et des manuels d'installation. L'interface du transducteur de pression avec enregistrement des tendances sans papier permet aux pompiers et aux assureurs de vérifier l'état de préparation du système lors des inspections.
Les raffineries, les parcs de stockage et les plates-formes offshore exigent des armoires de commande industrielles conçues pour répondre aux exigences de fiabilité extrêmes des environnements à haut risque. Les contrôleurs sont souvent configurés avec des moteurs d'entraînement à moteur diesel soutenus par des systèmes à double batterie pour une capacité de démarrage au noir. Les boîtiers sont conformes aux normes NEMA 4X ou IP66 pour leur résistance au brouillard salin, à la corrosion chimique et au lavage au jet. L'enregistreur d'événements et de données du contrôleur fournit des enregistrements vérifiables pour la conformité réglementaire, documentant chaque démarrage de pompe, événement de pression et condition d'alarme.
Les centres de distribution à grande échelle, les installations de stockage frigorifique et les entrepôts de stockage sur rayonnages s'appuient sur les armoires de commande industrielles pour fournir des systèmes de gicleurs automatiques protégeant les stocks de grande valeur. Compte tenu des grandes superficies du toit, plusieurs zones d'incendie peuvent être protégées par une seule station de pompage. La fonction de retard de démarrage séquentiel du contrôleur empêche le démarrage simultané de plusieurs pompes sur la même alimentation, évitant ainsi l'effondrement de la tension.
Lorsque l'alimentation électrique n'est pas fiable ou lorsque les codes de site exigent une source d'alimentation secondaire, l'armoire de commande industrielle à moteur diesel maintient une capacité de démarrage entièrement automatique, indépendante du réseau. Le contrôleur maintient des batteries de démarrage doubles avec des chargeurs intelligents indépendants qui surveillent l'état de la batterie et alertent les opérateurs en cas de cellules dégradées. Des tests automatiques hebdomadaires sur les deux batteries confirment que le moteur est prêt à démarrer sans intervention de l'opérateur.

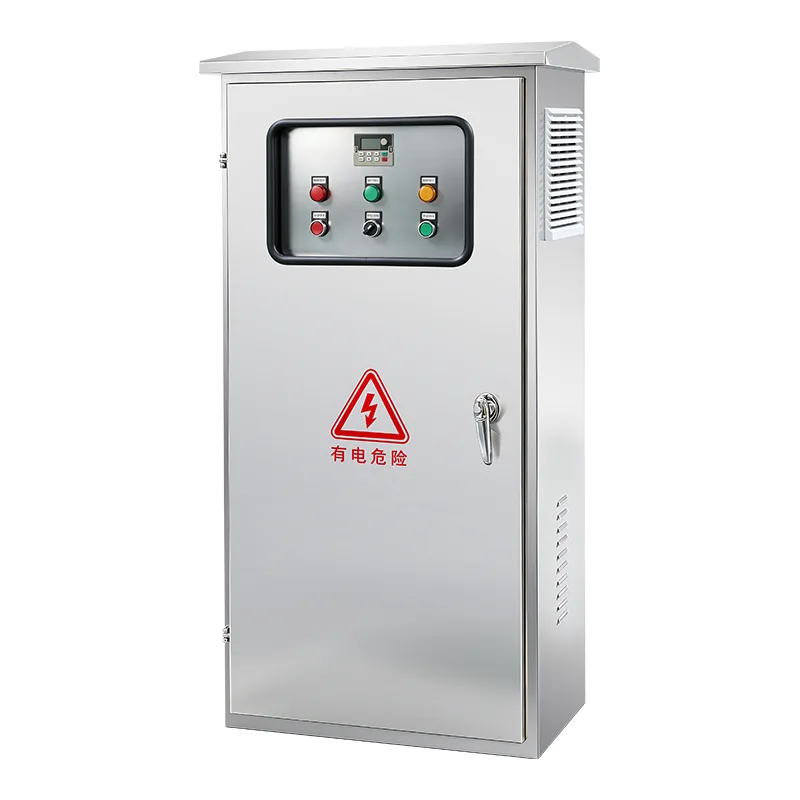

Il s'agit d'un panneau de commande homologué et assemblé en usine, conçu pour détecter les chutes de pression, démarrer le pilote de pompe à incendie, surveiller les défauts et annoncer les alarmes, le tout dans un boîtier conforme au code conçu pour les environnements de salle de pompe à incendie.
Le contrôleur surveille en permanence la pression du système via un transducteur de pression ou des pressostats doubles connectés à la conduite d'eau principale de protection incendie. Lorsque la pression tombe en dessous du point de consigne de démarrage réglable sur site, le contrôleur lance la séquence de démarrage. Pour les contrôleurs entraînés par un moteur électrique, le contacteur du moteur se ferme et la pompe accélère jusqu'à atteindre sa pleine vitesse. Pour les contrôleurs entraînés par un moteur diesel, le circuit de commande alimente le solénoïde de carburant, engage le cycle de démarrage du démarreur sur la batterie 1 et, si le moteur ne démarre pas dans une période de démarrage configurable, passe automatiquement à la batterie 2 pour des tentatives de démarrage successives. Un circuit de détection en marche – surveillant la fréquence de sortie du générateur sur les unités diesel ou le courant du moteur sur les unités électriques – confirme le démarrage réussi et termine le cycle de démarrage.
Au-delà de la détection automatique des chutes de pression, le contrôleur accepte des entrées de démarrage supplémentaires pour une intégration complète du système : démarrage manuel à distance à partir d'un centre de commande d'incendie ou d'une station de commande, démarrage de la vanne déluge à partir de l'actionnement d'une conduite sous air ou d'une vanne à pré-action, et entrée de démarrage du commutateur de débit ou de la minuterie de test avec des durées de fonctionnement configurables séparées. Dans les installations à pompes multiples, une minuterie de démarrage séquentiel retarde le démarrage progressif de la pompe : la pompe 1 démarre immédiatement en cas de chute de pression, la pompe 2 après 5 à 10 secondes, la pompe 3 après un délai supplémentaire — empêchant ainsi l'appel simultané de plusieurs gros moteurs sur la même alimentation.
Pour les contrôleurs à moteur électrique, le circuit d'alimentation entrant est isolé par une combinaison d'interrupteur d'isolement et de disjoncteur pour moteur, verrouillés mécaniquement et actionnés par une seule poignée montée à l'extérieur. La porte de l'enceinte est déverrouillée uniquement avec un outil lorsque la poignée est en position ON, empêchant ainsi tout accès non autorisé aux pièces sous tension. L'interrupteur d'isolement est conçu pour déconnecter toute la charge du moteur. La résistance aux courts-circuits est de 100 000 A RMS symétrique à 480 V. La protection contre les surcharges du moteur utilise des relais électroniques de surcharge avec détection de perte de phase, d'inversion de phase et de déséquilibre de courant. Pour les contrôleurs diesel, les circuits de protection du moteur surveillent la basse pression d'huile, la température élevée du liquide de refroidissement, la survitesse et l'échec de démarrage, toutes les conditions étant annoncées sur l'écran du contrôleur et via des sorties d'alarme à distance.
La logique du contrôleur est gérée par une carte de commande à microprocesseur qui exécute la séquence de démarrage, surveille toutes les entrées, enregistre les événements et pilote les sorties d'alarme. Une interface opérateur montée sur la porte — affichage de texte LCD ou écran tactile couleur — fournit des relevés de pression du système en temps réel, de tension et de courant triphasés, l'état d'alarme avec des événements horodatés et des enregistrements d'enregistreur de données, la sélection du mode (Auto, Manuel, Test, Arrêt) et la programmation de la minuterie de test hebdomadaire. Tous les réglages de pression et paramètres sont accessibles sans ouvrir la porte principale du boîtier, préservant ainsi l'intégrité du boîtier et permettant une inspection sans exposer les composants sous tension.
Signal d'indicateurs d'alarme standard : mise sous tension, défaut du système, panne de phase, inversion de phase, pompe en marche, échec de démarrage de la pompe, surcharge du moteur, basse pression, verrouillage du moteur, démarrage local, démarrage à distance et démarrage déluge. Un avertisseur sonore est monté sur le boîtier. Des contacts de relais sans potentiel correspondant à chaque alarme sont fournis pour une annonce à distance via le système d'alarme incendie du bâtiment ou BMS. Lorsqu'un commutateur de transfert intégré est inclus, des indicateurs supplémentaires couvrent le commutateur de transfert normal, le commutateur de transfert d'urgence et l'isolateur d'urgence ouvert.
Le boîtier du contrôleur est fabriqué en acier épais avec un revêtement en poudre rouge pour pompe à incendie. L'indice minimum selon NFPA 20 §10.3.3.1 est NEMA Type 2 (IEC IP31) anti-goutte, adapté aux salles de pompes intérieures. Pour les salles de pompes sujettes à des projections d'eau provenant d'une fuite du joint de pompe ou d'une décharge de extincteurs automatiques, des boîtiers étanches NEMA de type 3R (IP51) ou NEMA de type 4 (IP65) sont spécifiés. Pour les installations extérieures ou les environnements corrosifs, des boîtiers en acier inoxydable NEMA Type 4X sont disponibles. Le boîtier est monté au sol en standard, avec des configurations de montage mural disponibles pour les contrôleurs de pompe jockey.
Un commutateur de transfert automatique intégré en usine en option fournit une alimentation à double source pour la pompe à incendie. L'ATS se connecte à la fois à l'alimentation normale du service public (Source 1) et à l'alimentation du générateur de secours (Source 2). En cas de perte de puissance normale, ou lorsque la tension ou la fréquence tombe en dehors des seuils prédéfinis, l'ATS lance automatiquement le démarrage du générateur et transfère la charge de la pompe à incendie à la source de secours. Lorsque l’alimentation normale est rétablie, l’ATS retransfère vers la source normale et déclenche le refroidissement et l’arrêt du générateur. Le mécanisme du commutateur de transfert est mécaniquement verrouillé pour empêcher les deux sources de se connecter simultanément. Tous les états et alarmes ATS sont affichés sur l’interface opérateur partagée et transmis via des sorties relais.
La minuterie de test hebdomadaire intégrée démarre automatiquement la pompe à incendie le jour, l'heure et la durée de fonctionnement programmés par l'utilisateur, éliminant ainsi le recours aux tests manuels pour la conformité à la norme NFPA 25. L'enregistreur d'événements et de données enregistre la pression du système au fil du temps, ainsi que tous les événements de démarrage, les occurrences d'alarme et les changements de mode, avec un horodatage. Les données peuvent être téléchargées sur un PC via RS232, RS485 ou USB pour analyse et reporting aux autorités compétentes. Cet enregistrement de pression sans papier élimine les problèmes de maintenance et de fiabilité associés aux enregistreurs graphiques mécaniques.
Chaque armoire de commande est soumise à un test complet d'acceptation en usine avant expédition : résistance d'isolement, vérification point à point du câblage, test fonctionnel de la séquence de démarrage automatique (transducteur de pression et entrées du commutateur), tous les circuits d'alarme et d'annonce, modes manuel et test, minuterie de test hebdomadaire et, le cas échéant, le commutateur de transfert automatique. Le contrôleur est répertorié UL selon la norme UL 218, approuvé FM selon la classe 1321/1323, certifié CSA lorsque cela est spécifié et marqué CE. Un ensemble de documentation complet est fourni avec chaque unité.
Q1 : À quelles normes cette armoire de commande industrielle est-elle conforme ?
Le contrôleur est conçu et répertorié selon la norme UL 218 (Standard pour armoire de commande industrielle), approuvé FM pour la classe 1321/1323 et est conforme à la dernière édition de la NFPA 20. Le marquage CE et la certification CSA sont disponibles en fonction du marché cible. Chaque contrôleur est assemblé en usine, câblé et testé comme une unité complète avant expédition, comme l'exige la NFPA 20.
Q2 : Quels types de pompes à incendie ce contrôleur peut-il gérer ?
Le contrôleur est disponible dans deux configurations principales : des contrôleurs entraînés par un moteur électrique pour les moteurs à induction à cage d'écureuil de 5 HP à 400 HP sur 208 à 600 V triphasés, et des contrôleurs entraînés par un moteur diesel avec deux chargeurs de batterie intégrés et des circuits de surveillance du moteur. Les contrôleurs électriques prennent en charge les méthodes de démarrage pleine tension, étoile-triangle (transition ouverte et fermée), d'autotransformateur, de résistance primaire, d'enroulement partiel et de démarrage progressif.
Q3 : Comment fonctionne la séquence de démarrage automatique ?
Le contrôleur surveille en permanence la pression du système via un transducteur de pression. Lorsque la pression chute en dessous du seuil de démarrage réglable sur site, le contrôleur lance la séquence de démarrage. Une minuterie de course réglable empêche les cycles courts. La pompe continue de fonctionner jusqu'à ce que toutes les causes de démarrage soient éliminées et qu'un arrêt manuel ou automatique soit déclenché. Dans le cas des contrôleurs diesel, le contrôleur démarre à partir de la batterie 1 et, si le moteur ne démarre pas, passe en alternance à la batterie 2 pour des tentatives successives.
Q4 : Le contrôleur peut-il démarrer à partir de signaux autres qu’une chute de pression ?
Oui. Le démarrage manuel à distance à partir d'un bouton-poussoir ou d'un panneau d'alarme incendie, le démarrage de la vanne déluge à partir de l'actionnement d'une vanne sous air ou d'une vanne à pré-action, et une minuterie de test hebdomadaire sont toutes des entrées de démarrage standard. Chaque entrée peut être configurée avec sa propre durée d'exécution et son propre niveau de priorité. Dans les installations multi-pompes, une minuterie de démarrage séquentiel échelonne le démarrage de la pompe pour éviter un appel simultané du moteur.
Q5 : Quelles alarmes sont fournies et comment sont-elles communiquées en externe ?
Les alarmes visuelles et sonores standard couvrent : mise sous tension, panne du système, panne de phase, inversion de phase, pompe en marche, échec de démarrage de la pompe, surcharge du moteur, basse pression, verrouillage du moteur, démarrage local, démarrage à distance et démarrage déluge. Chaque alarme dispose d'une sortie relais sans potentiel correspondante pour la connexion au système d'alarme incendie du bâtiment ou au BMS. Un avertisseur sonore est monté sur la porte de l'enceinte.
Q6 : Quelle est la valeur minimale requise pour le boîtier et quelles sont les valeurs disponibles ?
Conformément à la norme NFPA 20, l'indice de protection minimum est NEMA Type 2 (IEC IP31) anti-goutte. C'est la norme. Pour les salles de pompes soumises à des projections d'eau ou situées à l'extérieur, des boîtiers NEMA de type 3R (IP51), de type 4 (IP65) et de type 4X (IP66, acier inoxydable) sont disponibles en option.
Q7 : Un commutateur de transfert automatique est-il inclus ?
Un commutateur de transfert automatique intégré est disponible en option, intégré en usine dans le boîtier du contrôleur. Il passe automatiquement à l'alimentation d'un générateur de secours en cas de perte de puissance normale et retransfère lors du rétablissement. L'ATS partage l'interface opérateur du contrôleur et les sorties relais d'alarme. Alternativement, le contrôleur peut être fourni sans ATS si le commutateur de transfert est installé séparément en amont.
Q8 : Comment la fonction de test hebdomadaire est-elle configurée ?
La minuterie de test hebdomadaire intégrée permet de programmer le jour, l'heure et la durée du test. Une fois programmé, le contrôleur démarre automatiquement la pompe à l'heure programmée, la fait fonctionner pendant la durée définie, puis s'arrête. Le test peut être configuré pour avoir lieu de manière hebdomadaire, bihebdomadaire ou mensuelle. Toutes les exécutions de tests sont enregistrées dans le journal des événements avec la date, l'heure et la durée.
Q9 : Quelle est la résistance aux courts-circuits ?
Le contrôleur a une résistance aux courts-circuits de 100 000 A RMS symétrique à 480 V (25 000 A à 600 V). Cet indice de résistance élevé garantit que le contrôleur peut gérer en toute sécurité les conditions de défaut sur l'alimentation sans dommages structurels ou électriques, ce qui est essentiel pour un dispositif de sécurité des personnes qui doit rester opérationnel pendant un incendie.
Un grand aéroport international du Moyen-Orient a entrepris un important projet d'agrandissement de son terminal, ajoutant de nouveaux halls, des zones commerciales et des installations de traitement des bagages. La conception de la protection incendie prévoyait un bâtiment de pompes à incendie dédié avec trois pompes à incendie à moteur électrique (de service, d'assistance, de secours) et une pompe jockey, alimentant des systèmes de gicleurs automatiques et de bornes fontaines sur toute la nouvelle empreinte du terminal. La conformité à la norme NFPA 20, à la liste UL et à l'approbation FM était obligatoire.
Les autorités de sécurité incendie de l'aéroport ont imposé des conditions strictes au système de contrôle des pompes. Tous les contrôleurs devaient être répertoriés UL et approuvés FM, sans exception pour les alternatives fabriquées localement. La logique de démarrage séquentiel devait empêcher les appels simultanés du moteur sur la distribution moyenne tension de l'aéroport, ce qui pourrait compromettre d'autres charges critiques. Les contrôleurs devaient communiquer l'état de la pompe, les données de pression et les conditions d'alarme à la fois au panneau d'alarme incendie du terminal et au système de gestion centralisé des bâtiments de l'aéroport. De plus, la salle des pompes devait être située à l’extérieur, dans un environnement exposé au soleil et très humide, où la température ambiante diurne pouvait approcher 55 °C.
Le contrôleur assemblé en usine et homologué UL était la seule solution conforme. Principales raisons techniques :
● Les contrôleurs ont été configurés avec un démarrage à transition fermée étoile-triangle pour minimiser le courant d'appel tout en évitant les chutes de tension sur le réseau électrique sensible de l'aéroport.
● La minuterie de démarrage séquentiel de la pompe 2 et de la pompe 3 a été réglée sur des délais de 10 secondes et 20 secondes respectivement, garantissant que deux moteurs ne consomment pas de courant de démarrage simultanément.
● Le transducteur de pression intégré avec enregistrement des données sans papier a éliminé l'enregistreur graphique mécanique, que les pompiers ont identifié comme un point de défaillance courant dans les installations aéroportuaires précédentes.
● Des boîtiers résistants aux intempéries NEMA 4 (IP65) avec auvents pare-soleil et radiateurs anti-condensation internes ont été spécifiés pour la station de pompage extérieure, avec du matériel en acier inoxydable partout.
● Des sorties de relais d'alarme sans potentiel ont été câblées au panneau d'alarme incendie du terminal et au BMS, tandis que le Modbus RS485 a fourni des données de diagnostic détaillées au système de gestion de la maintenance de l'aéroport.
● Le commutateur de transfert automatique intégré en usine dans chaque contrôleur garantissait qu'en cas de perte de l'alimentation électrique normale, le générateur de secours démarrerait et alimenterait automatiquement les pompes à incendie, sans dépendre d'un équipement de transfert externe.
Trois armoires de commande industrielles à moteur électrique (150 HP, transition fermée étoile-triangle, boîtiers NEMA 4 avec ATS intégré) et un contrôleur de pompe jockey ont été fabriqués, testés en usine et expédiés sous forme d'assemblages complets. La mise en service sur site impliquait la connexion des alimentations entrantes du secteur et du générateur, des câbles moteur, du transducteur de pression et des sorties de relais d'alarme. L'ensemble de la mise en service a été réalisé en cinq jours par contrôleur. La documentation FAT de l'usine a été soumise aux pompiers de l'aéroport et acceptée sans révision.
● Tous les contrôleurs ont réussi les tests d'acceptation des services d'incendie de l'aéroport dès la première présentation, y compris les tests de simulation de panne de courant et de transfert de générateur.
● Le démarrage à transition fermée étoile-triangle a éliminé les plaintes relatives aux chutes de tension de la part de l'équipe des opérations électriques de l'aéroport.
● Le système d'enregistrement de la pression et d'enregistrement des événements sans papier a permis aux services d'incendie de vérifier l'état de préparation du système lors des inspections trimestrielles sans aucun remplacement manuel des graphiques.
● Au cours de la première année de fonctionnement, le minuteur de test hebdomadaire a systématiquement testé les pompes comme prévu, avec deux problèmes mineurs de fuite de joint de pompe identifiés tôt grâce à l'enregistrement des données de test, empêchant ainsi une dégradation jusqu'à une défaillance qui n'aurait été découverte qu'en cas d'urgence.
● L'autorité aéroportuaire a depuis inclus la même spécification de contrôleur dans ses directives de conception standard pour tous les futurs projets de terminaux et de bâtiments auxiliaires de l'aéroport.
