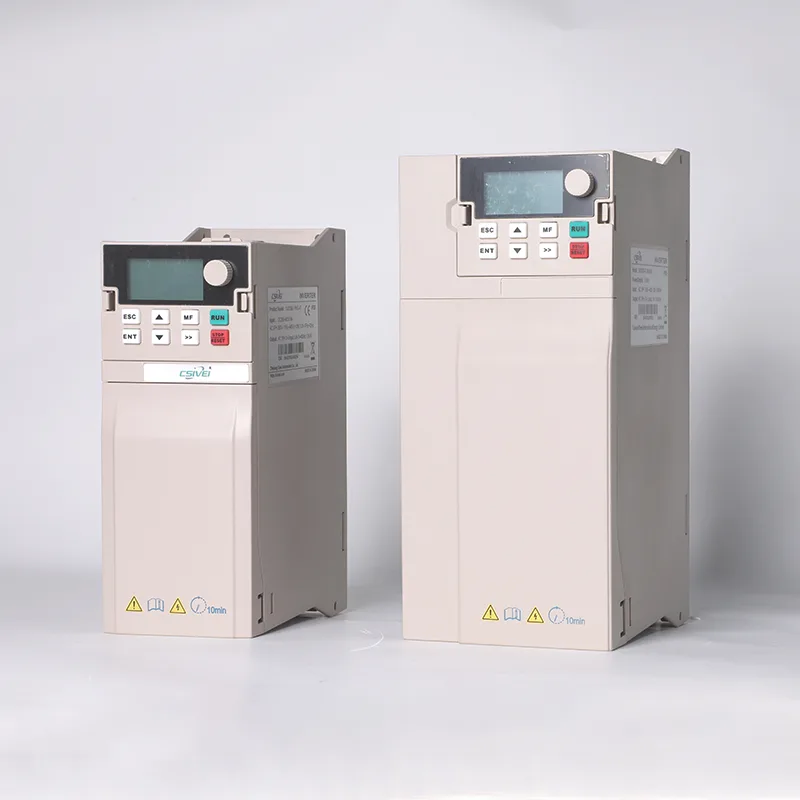

Onduleur de pompe 11kw, 1 phase en 3 phases, sortie

L'onduleur de pompe 11 kW haute performance monophasé en triphasé de l'usine CSIVEI est une solution compacte et à haut rendement pour les systèmes de pompage solaire triphasés. Il intègre des algorithmes MPPT avec une efficacité de suivi allant jusqu'à 99 %, permettant une connexion directe aux panneaux solaires sans batteries. Le variateur prend en charge à la fois le contrôle V/F et vectoriel, garantissant un démarrage en douceur de la pompe même sous un faible rayonnement. Les fonctions de protection intégrées incluent la détection de surtension, de sous-tension, de surintensité, de marche à sec et d'éclatement de canalisation. Le boîtier IP20 permet un montage côte à côte. Idéal pour l'irrigation des petites fermes, les fontaines de jardin et le transfert d'eau dans les zones reculées. CSIVEI offre des performances fiables avec une mise en service facile.

Paramètres et spécifications de base

Applications typiques

Conçu pour l'approvisionnement en eau des communautés rurales, ce VFD alimente des pompes qui élèvent l'eau des forages, des rivières ou des réservoirs vers des réservoirs de stockage surélevés ou des réseaux de distribution directs. Le système fonctionne automatiquement : lorsque l'énergie solaire est suffisante, la pompe remplit le réservoir ; lorsque le réservoir est plein, le variateur passe en mode veille, préservant ainsi la durée de vie mécanique. Idéal pour les kiosques à eau des villages, les systèmes d’approvisionnement en eau des écoles et l’approvisionnement des cliniques de santé. Le PID intégré garantit une pression constante dans les réservoirs surélevés, tandis que l'algorithme MPPT extrait la puissance maximale des panneaux solaires, même par temps nuageux. Cette solution fournit de l’eau propre et peu coûteuse pour la consommation et l’assainissement sans dépendance au diesel ni au réseau.

Protection intelligente des pompes et prévention de la marche à sec

Protéger la pompe contre les dommages est essentiel dans les systèmes d’eau solaires. L'onduleur de pompe CSIVEI 1 phase en 3 phases 11 kW comprend une suite complète de protections spécifiques à la pompe :

● Protection contre la marche à sec : surveille le courant, la puissance ou le capteur de débit en option ; arrête la pompe lorsque la source d'eau est épuisée et réessaye automatiquement après un intervalle réglable.

●  Détection d'éclatement de tuyau/de faible débit : détecte une chute de courant soudaine indiquant une rupture ou une fuite de tuyau, s'arrête pour éviter une inondation.

● Protection contre les surintensités et les surcharges : empêche la pompe de surchauffer en raison du sable, du tartre ou d'une défaillance des roulements.

●  Arrêt en cas de sous-tension ou de surtension : protège le variateur et le moteur d'une entrée solaire instable.

● Irrigation anti-retour : lorsque la pompe s'arrête, un clapet anti-retour peut être contrôlé pour empêcher le reflux d'eau qui fait tourner le moteur vers l'arrière.

Ces protections prolongent la durée de vie de la pompe, réduisent les visites de maintenance et assurent une distribution d'eau fiable dans les installations solaires éloignées.

FAQ

Q1 : Ce disque est-il doté d'une connexion Wi-Fi ou cellulaire intégrée pour la surveillance à distance ?

R : Le variateur dispose d'un port RS485 Modbus RTU. Pour activer la surveillance sans fil, ajoutez une passerelle externe (par exemple, CSIVEI CloudBox) qui se connecte via Wi-Fi, Ethernet ou 4G. La passerelle télécharge des données sur CSIVEI Cloud ou sur des plateformes tierces.

Q2 : Puis-je faire fonctionner la pompe directement à partir de panneaux solaires sans piles ?

R : Oui. L'onduleur de pompe CSIVEI 1 phase en 3 phases 11 kW est conçu pour un fonctionnement direct de l'énergie solaire vers la pompe. Il utilise MPPT pour convertir le courant continu variable des panneaux en courant alternatif stable pour la pompe. Le variateur démarre automatiquement lorsque l’énergie solaire dépasse le seuil de la pompe et s’arrête lorsqu’elle est insuffisante, protégeant ainsi le moteur.

Q3 : Ai-je besoin d’un disjoncteur CC entre les panneaux et le variateur ?

R : Oui, un disjoncteur CC ou un sectionneur à fusible est obligatoire pour des raisons de sécurité et de conformité au code. CSIVEI recommande un disjoncteur CC bipolaire dimensionné à 1,25 fois le courant CC maximum.

Q4 : Comment définir le mode de pression constante ?

R : Connectez un transmetteur de pression 4-20 mA à l'entrée analogique AI1. Régler le paramètre P.00 = 1 (mode PID). Réglez ensuite la pression cible dans P.77 (unités techniques). Le variateur ajustera la vitesse de la pompe pour maintenir cette pression quelle que soit la variation solaire.

Q5 : Quelle est la durée de vie prévue de ce VFD solaire ?

R : Avec une installation appropriée (propre, sèche, dans les limites de température), le variateur dure généralement 10 à 15 ans. Les condensateurs électrolytiques vieillissent plus rapidement dans les environnements chauds – maintenir la température ambiante en dessous de 40 °C prolonge leur durée de vie. Le ventilateur de refroidissement peut devoir être remplacé tous les 5 à 7 ans.

Le système fonctionne sans problème depuis 3 ans, transformant la santé communautaire et l'activité économique.
