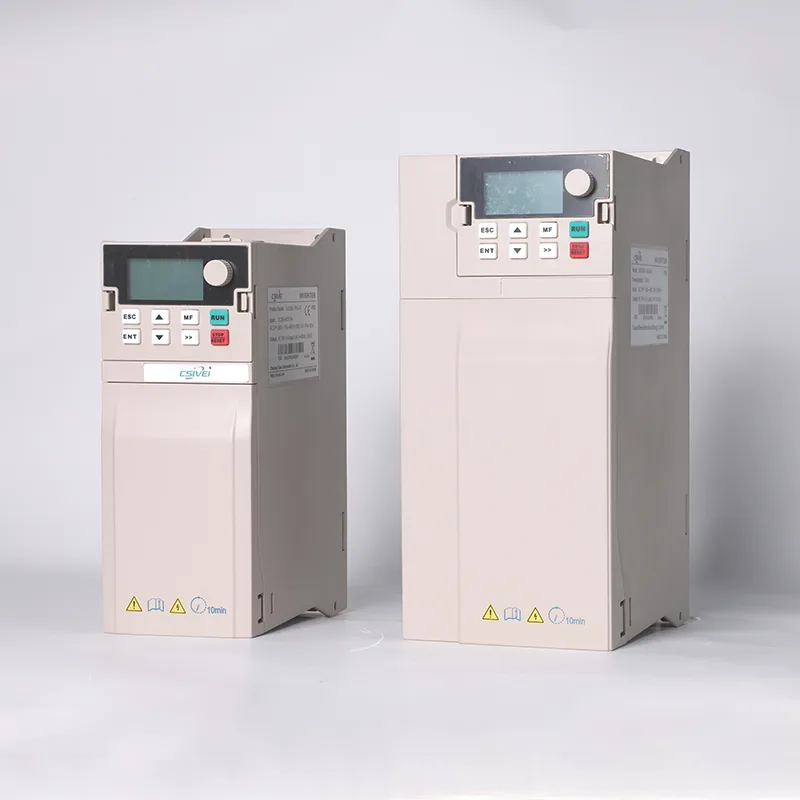

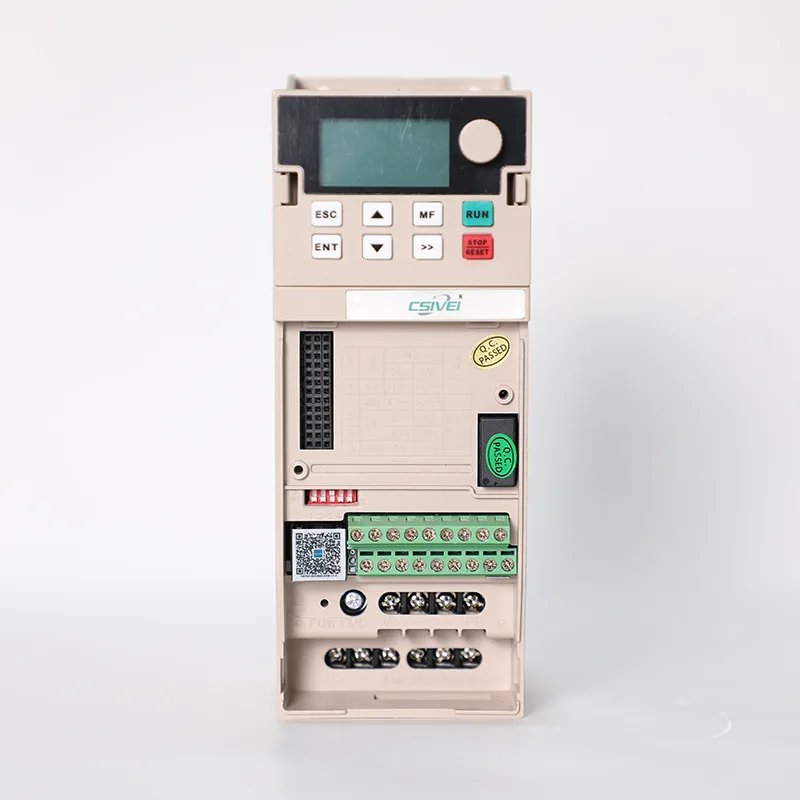

Onduleur de pompe à eau solaire 7,5 kW 380 V

L'onduleur de pompe à eau solaire CSIVEI 7,5 kW 380 V est une solution robuste pour le levage d'eau solaire à grande échelle. Il prend en charge plusieurs modes de contrôle de pompe : vitesse constante, pression constante et débit constant. Le variateur intègre MPPT et un API intégré pour le séquençage automatique des pompes lorsque plusieurs pompes sont utilisées. Le contrôle vectoriel avancé garantit un fonctionnement stable même avec de longues distances de câbles. La protection comprend l'irrigation anti-retour, la détection d'éclatement de canalisation et le redémarrage automatique après une panne de réseau (si hybride). La communication via Modbus, Profibus ou Ethernet/IP permet l'intégration dans des systèmes agricoles intelligents.

Paramètres et spécifications de base

Applications typiques

Idéal pour l'approvisionnement en eau humanitaire d'urgence et hors réseau, cette pompe solaire est rapidement déployable pour les secours en cas de catastrophe, les camps de réfugiés ou les installations temporaires. Il peut faire fonctionner des pompes submersibles ou centrifuges à partir de panneaux solaires portables, fournissant ainsi des réserves d'eau potable, d'assainissement et de lutte contre les incendies. Le variateur est doté d'une programmation automatique de démarrage/arrêt quotidien, d'une coupure de faible niveau d'eau et d'un écran LCD pour un dépannage facile par le personnel non technique. La construction robuste et le boîtier IP54 en option permettent une installation extérieure sans abri. Déploiements courants : villages touchés par le tremblement de terre, camps de personnes déplacées, cliniques médicales isolées et réservoirs d'eau de protection contre les incendies de forêt. Le fonctionnement solaire élimine le besoin de convois de carburant, ce qui permet d'économiser du temps et des vies.

Durabilité en extérieur et conception à large température

Les installations de pompes solaires sont souvent exposées à des environnements difficiles : UV intenses, poussière, humidité élevée et températures extrêmes. L'onduleur de pompe à eau solaire CSIVEI 7,5 kW 380 V est conçu pour une fiabilité en extérieur :

●  Option de boîtier IP54/IP65 : étanche à la poussière et protégé contre les jets d'eau ; convient pour un montage direct sur les patins ou les poteaux de la pompe sans armoire supplémentaire.

● PCB à revêtement conforme : résistent à l'humidité, aux brouillards salins et aux gaz corrosifs (par exemple, l'ammoniac dans les fermes, le sulfure d'hydrogène dans les eaux usées).

●  Température de fonctionnement étendue – -20 °C à +55 °C sans déclassement ; ventilateur de refroidissement en option ou refroidissement liquide pour les climats désertiques (jusqu'à 60°C).

●  Protection intégrée contre les surtensions CC et CA : résiste aux pointes induites par la foudre, courantes dans les champs solaires ouverts.

● Clavier et boîtier résistants aux UV : évitent les fissures et le jaunissement après des années d'exposition au soleil.

Cette construction robuste garantit que le variateur offre plus de 10 ans de fonctionnement sans entretien, même dans les endroits hors réseau les plus difficiles – des déserts de sable aux côtes tropicales.

FAQ

Q1 : De quelle taille de câble ai-je besoin entre les panneaux solaires et le variateur ?

R : La taille du câble dépend du courant continu et de la distance. Pour un variateur de 7,5 kW, un câble en cuivre de 4 à 10 mm² est généralement utilisé pour les courtes distances. Utilisez notre outil de dimensionnement de câbles ou consultez un technicien. Utilisez toujours des câbles à double isolation résistant aux UV pour les parcours extérieurs.

Q2 : La pompe s'arrête par intermittence par temps nuageux. Est-ce normal ?

R : Oui. Lorsque l'irradiation solaire descend en dessous du seuil de démarrage, le variateur arrête la pompe pour éviter une surchauffe à basse vitesse. Une fois que suffisamment d’énergie solaire revient, le variateur redémarre automatiquement. Vous pouvez ajuster les seuils de puissance de démarrage et d'arrêt pour réduire les cycles fréquents.

Q3 : Le variateur se déclenche sur « Surintensité » lors du démarrage de la pompe. Que puis-je faire ?

A : Augmentez le temps d'accélération (paramètre P.10) pour réduire le courant de démarrage. Vérifiez également si l’arbre de la pompe est coincé ou si la roue est bloquée. Si le moteur est vieux, la résistance d'isolement peut être faible – mesurez avec un mégohmmètre.

Q4 : Comment le variateur fonctionne-t-il dans des conditions d'ombrage partiel ?

R : L'algorithme MPPT inclut le mode « balayage global » (paramètre P.91 = 1) qui balaie périodiquement toute la courbe I‑V pour trouver le véritable point de puissance maximale, évitant ainsi les pics locaux causés par l'ombrage. Cela peut récupérer 10 à 30 % de la puissance perdue par rapport au MPPT standard.

Q5 : Comment configurer des alertes SMS en cas de panne de pompe ?

R : Connectez un modem GSM (par exemple CSIVEI GSM‑01) au port RS485 du lecteur. Configurez le groupe de paramètres P.15 pour définir les numéros de téléphone et les types de défauts (fonctionnement à sec, surintensité, etc.). Lorsqu'un défaut survient, le variateur envoie un SMS à 5 numéros maximum.

Cas client : Système de suppression de poussière de mine

Une carrière située dans une région pauvre en eau avait besoin d’un contrôle continu de la poussière, mais le réseau électrique n’était pas fiable. Une pompe solaire VFD CSIVEI avec un réseau d'onduleurs de pompe à eau solaire CSIVEI 7,5 kW 380 V alimentait une pompe haute pression alimentant des canons de brumisation.

Résultats:

Niveaux de poussière réduits en dessous des limites réglementaires.

L'appoint du générateur diesel n'était nécessaire que 2 % du temps.

Coût énergétique réduit de 85 % par rapport au fonctionnement réseau/diesel.

La surveillance à distance via Modbus permet au directeur de l'usine de vérifier le débit d'eau depuis le bureau.

Le système a été amorti en 18 mois et a été adopté sur deux autres sites de l'entreprise.
