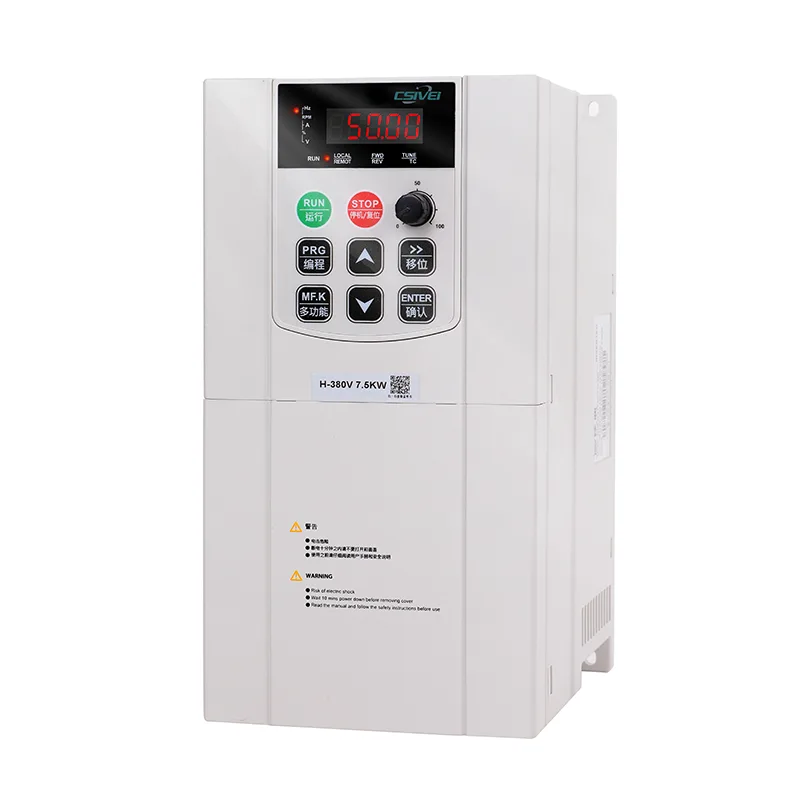

Onduleur de pompe à eau 4kw, VFD solaire

Le VFD solaire à onduleur de pompe à eau CSIVEI 4 kW est une solution haute performance pour les grands projets de pompage d'eau solaire. Conçu pour les pompes submersibles et les stations de surpression de puits profonds, il fournit un couple de démarrage élevé avec un contrôle vectoriel sans capteur. Le variateur ajuste automatiquement la fréquence de sortie en fonction de la tension du panneau solaire, garantissant ainsi un débit d'eau maximal tout au long de la journée. PID intégré pour une pression constante, une protection contre la marche à sec et un stockage du journal des défauts. Le boîtier IP20 avec filtre IP40 en option convient aux salles de contrôle. Prend en charge la surveillance à distance via les modules GPRS/4G. CSIVEI fournit un pompage fiable et hors réseau pour l'approvisionnement en eau communautaire et l'agriculture à grande échelle.

Paramètres et spécifications de base

Applications typiques

Pour les projets de restauration écologique, ce VFD solaire à onduleur de pompe à eau de 4 kW fournit une source d'eau durable pour le boisement, la réhabilitation des prairies et les ceintures vertes du désert. Il soulève les eaux souterraines ou collecte les eaux de surface pour irriguer les semis d’arbres, les arbustes et la végétation indigène dans les régions arides. Le système peut être entièrement automatisé avec une minuterie ou des capteurs d'humidité du sol, fournissant de l'eau uniquement en cas de besoin. Sa large plage de tensions d'entrée accepte des panneaux solaires de différentes configurations, ce qui facilite sa mise à l'échelle. Déployé dans les ceintures de lutte contre la désertification, la plantation d'arbres en bordure de route, la remise en état des mines et la restauration des zones humides, le variateur garantit une disponibilité élevée sans logistique de carburant, même dans les endroits les plus reculés.

Contrôle vectoriel et algorithmes spécifiques aux pompes

L'onduleur solaire VFD de pompe à eau de 4 kW de qualité de l'usine CSIVEI utilise un contrôle vectoriel sans capteur optimisé pour les charges de pompes centrifuges et submersibles. Cela donne :

● Couple de démarrage élevé : jusqu'à 150 % à 0,5 Hz, essentiel pour les pompes de puits profonds à arbres longs.

●  Fonctionnement stable à basse vitesse : évite le calage lorsque l'énergie solaire est marginale.

●  Adaptation automatique de la courbe de la pompe : le variateur apprend les caractéristiques de débit de hauteur de la pompe pour maintenir une efficacité optimale.

● Modes pression constante/débit constant : le PID intégré accepte les retours des capteurs de pression ou de débit, maintenant le point de consigne quelles que soient les fluctuations solaires.

●  Démarrage et arrêt progressifs : élimine les coups de bélier, les contraintes sur les tuyaux et les surintensités du moteur.

Ces algorithmes garantissent le bon fonctionnement de la pompe tout au long de la journée solaire, du petit matin à la fin de l'après-midi, sans déclenchements fréquents ni chocs mécaniques.

FQA

Q1 : Le variateur affiche un défaut « Dry Run » mais il y a de l'eau dans le puits. Qu'est-ce qui ne va pas?

R : Le capteur de marche à sec (interrupteur de débit, électrode ou capteur de pression) est peut-être mal installé ou calibré. Vérifiez le câblage du capteur et réglez le délai de détection plus long (paramètre P.61) pour éviter de faux déclenchements lors du démarrage de la pompe. Vérifiez également que la pompe est réellement immergée – le niveau d’eau peut être tombé en dessous de la prise d’eau.

Q2 : Le variateur dispose-t-il d'un mode d'économie d'énergie au-delà de MPPT ?

R : Oui. La fonction « Auto Energy Optimization » (AEO) réduit la tension du moteur lorsque la charge de la pompe est légère (par exemple, faible demande de débit), réduisant ainsi la consommation d'énergie de 10 à 20 % sans affecter le débit. Activer le paramètre P.52 = 1.

Q3 : Quelles données puis-je enregistrer à partir du lecteur ?

R : Le variateur enregistre le rendement énergétique quotidien (kWh), le volume d'eau (m³), la durée de fonctionnement de la pompe (heures), les événements de panne et les totaux cumulés. Les données sont stockées dans la mémoire interne (30 derniers jours) et peuvent être exportées via Modbus ou carte SD (en option).

Q4 : Ai-je besoin d’un contrôleur de pompe séparé ou d’un démarreur progressif ?

R : Non. Le VFD solaire CSIVEI intègre toutes les fonctions de contrôle : MPPT, variateur de fréquence, protection de la pompe (marche à sec, surcharge, éclatement de canalisation) et PID en option pour une pression constante. Il remplace les contrôleurs de pompe et les démarreurs progressifs.

Q5 : Quelles sont les exigences de mise à la terre de ce variateur ?

R : Une bonne mise à la terre est essentielle. Connectez la borne PE du variateur à une terre dédiée à l’aide d’un conducteur en cuivre. Mettez également à la terre les cadres des panneaux solaires et le moteur de la pompe. Un défaut de mise à la terre peut provoquer un choc électrique ou un dysfonctionnement du variateur.

Précautions d'installation

Montage intérieur requis– Le boîtier standard IP20 est conçu pour les salles de contrôle ou les armoires résistantes aux intempéries. Pour une utilisation en extérieur, commandez le boîtier IP54 en option ou installez-le dans un boîtier de protection.

Ventilation adéquate– Maintenez un dégagement minimum de 100 mm au-dessus et en dessous du variateur pour garantir une bonne dissipation de la chaleur. La température ambiante ne doit pas dépasser 40°C.

Dimensionnement correct des câbles– Utilisez des câbles conçus pour au moins 125 % du courant nominal pour éviter la surchauffe. Gardez les câbles d'entrée CC aussi courts que possible pour réduire les chutes de tension et les pertes de puissance.

Mise à la terre appropriée– Connectez la borne PE à une prise de terre dédiée. Mettez également à la terre les cadres de panneaux solaires et le moteur de la pompe. Une mise à la terre incorrecte peut provoquer un choc électrique, un dysfonctionnement du variateur ou des dommages dus à la foudre.
