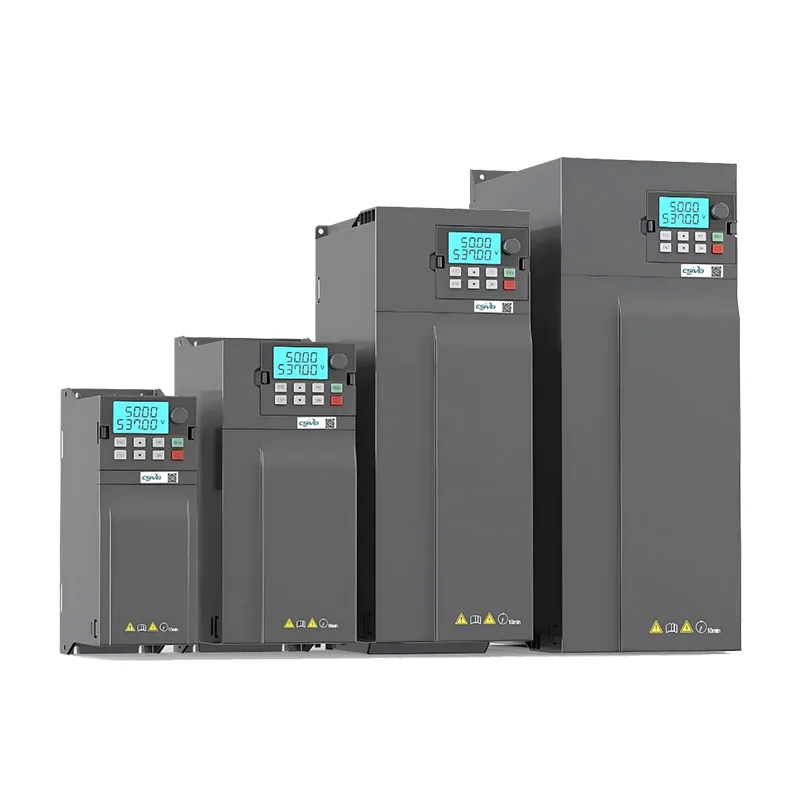

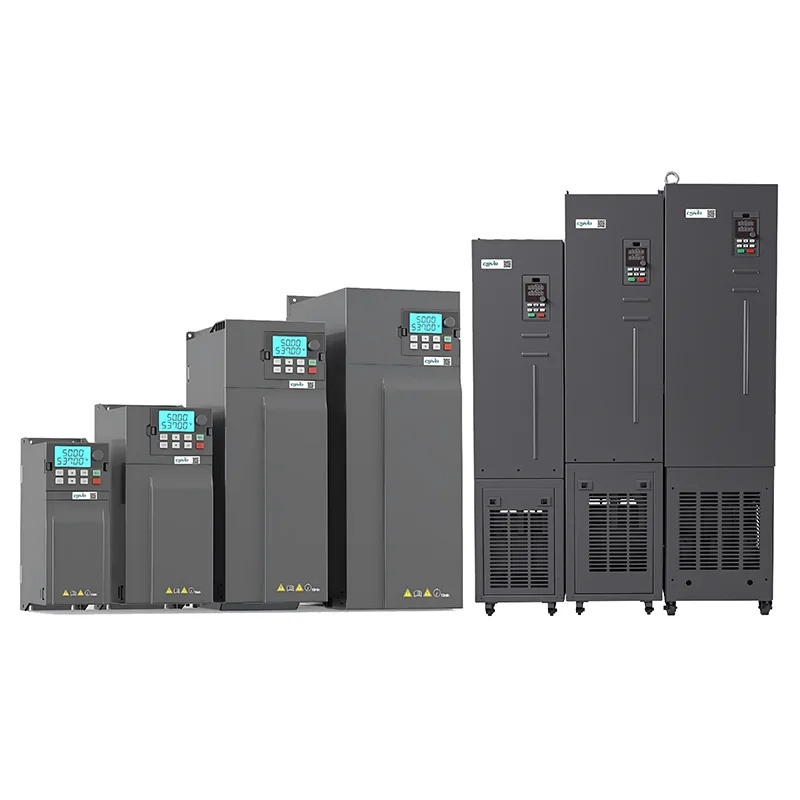

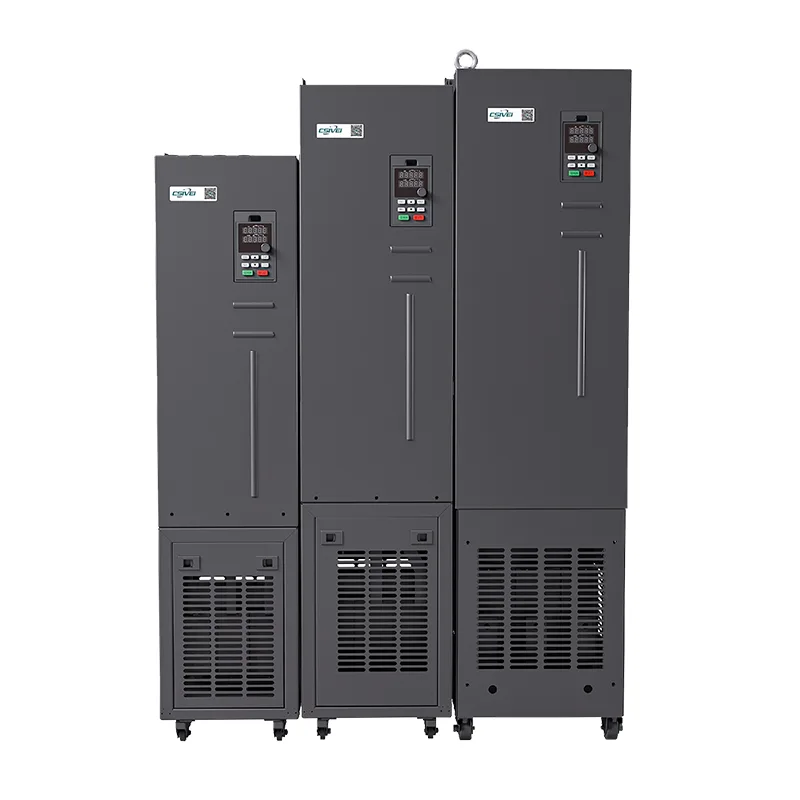

VFD à entraînement CA triphasé haute performance

Achetez un VFD à entraînement CA triphasé haute performance dans l'usine Csivei en Chine. Il est conçu pour les applications industrielles intensives et convient aux grands ventilateurs, pompes centrifuges, compresseurs et convoyeurs de lignes de production. Il offre un couple et une stabilité exceptionnels en fonctionnement continu. Alimenté par un contrôle vectoriel avancé en boucle fermée, ce variateur prend en charge un couple de démarrage élevé, une fonctionnalité PLC intégrée, plusieurs protocoles de communication (Modbus, Profibus en option) et un clavier LCD intuitif pour une surveillance en temps réel. Le boîtier IP20 avec filtre IP40 en option garantit la fiabilité dans les environnements exigeants.

Qu'est-ce que le VFD à variateur CA triphasé haute performance et pourquoi est-ce important ?

À la base, un variateur de fréquence régule la vitesse et le couple du moteur en ajustant la fréquence et la tension de l’alimentation fournie. Mais notre CSIVEI VFD va bien au-delà du contrôle de vitesse de base.

Il permet un démarrage en douceur pour réduire les contraintes mécaniques, une réponse dynamique du couple pour les charges lourdes et une optimisation énergétique en temps réel qui réduit directement la consommation électrique. Pour les opérations qui nécessitent une synchronisation précise, telles que les convoyeurs multi-sections, les systèmes de dosage ou les pompes à pression contrôlée, ce variateur offre la précision et la répétabilité exigées par votre processus.

En bref, il transforme un moteur à vitesse fixe en un actionneur flexible et intelligent qui s'adapte en temps réel à vos besoins de production.

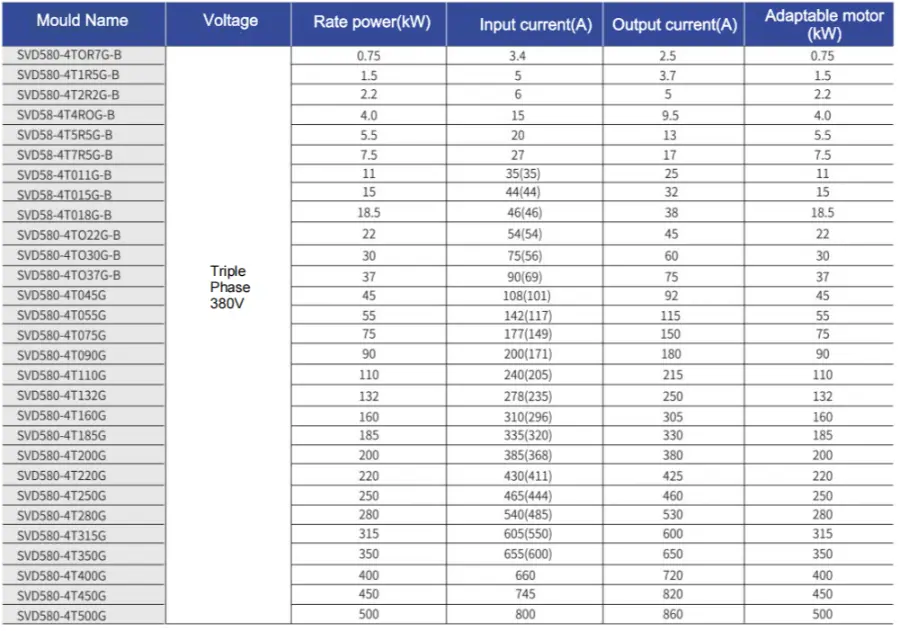

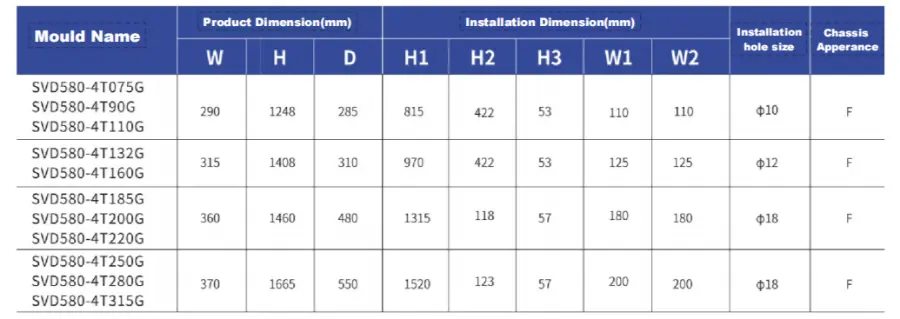

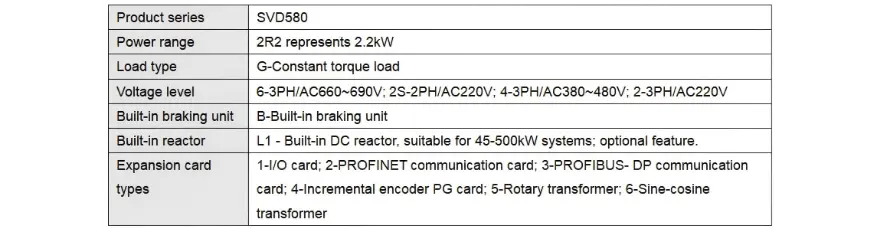

Paramètres et spécifications de base

Avantages clés

1. Couple exceptionnel à basse fréquence

Le VFD triphasé haute performance fournit un couple nominal de 150 % à 0,5 Hz en mode de contrôle vectoriel sans capteur (SVC). Cela signifie un démarrage fiable et un fonctionnement stable, même sous de lourdes charges initiales, telles que des concasseurs, des pompes à lisier ou des ventilateurs à haute inertie, où les entraînements conventionnels se déclenchent ou calent souvent.

2. Limitation de couple intégrée (fonctionnalité « excavatrice »)

Contrairement aux VFD standard qui se déclenchent simplement en cas de surintensité, notre variateur comprend une fonction intelligente de limitation de couple. Il limite automatiquement le couple lors de changements brusques de charge, évitant ainsi les chocs mécaniques et les temps d'arrêt inattendus. Cette fonctionnalité est particulièrement utile pour les applications avec des charges fluctuantes, telles que les mélangeurs, les extrudeuses et les équipements de levage.

3. Régulation automatique de tension (AVR)

Lorsque la tension du réseau fluctue – ce qui est courant dans les zones industrielles – la fonction AVR maintient une tension de sortie stable vers le moteur. Cela protège vos enroulements, garantit un couple constant et évite les déclenchements intempestifs par sous-tension.

4. Modes de contrôle flexibles

Choisissez entre le contrôle vectoriel en boucle ouverte SVC pour une réponse dynamique haute performance ou le contrôle V/F pour des applications plus simples de type ventilateur/pompe. Le variateur prend également en charge la séparation V/F, permettant un réglage indépendant de la tension et de la fréquence pour les configurations de moteur spécialisées.

5. Fonctionnalité PLC et PID intégrée

La capacité logique programmable intégrée gère des tâches d'automatisation simples sans nécessiter un automate externe. Le contrôleur PID intégré permet un contrôle de processus en boucle fermée (par exemple, le maintien d'une pression constante dans un système d'alimentation en eau ou d'une température stable dans un refroidisseur) à l'aide de capteurs de rétroaction standard.

Applications typiques

Le variateur CA triphasé haute performance CSIVEI est conçu pour les applications industrielles intensives nécessitant un couple de démarrage élevé et un service continu :

Grandes pompes – pompes d’irrigation, pompes de drainage, pompes principales d’alimentation en eau

Compresseurs centrifuges – compresseurs d'air industriels, systèmes de réfrigération

Refroidisseurs CVC – refroidisseurs à vis, refroidisseurs centrifuges, grands appareils de traitement d’air

Équipement minier – pompes à lisier, ventilateurs, concasseurs

Machines à travailler les métaux – tours, fraiseuses, presses

Grâce à un contrôle vectoriel avancé et à de multiples options de communication, il s'intègre parfaitement aux lignes de production automatisées.

FAQ

Ai-je besoin d’une résistance de freinage externe ?

Ça dépend. Si vous avez besoin d'une décélération rapide ou si la charge a une inertie élevée (comme les centrifugeuses, les grues, les palans ou les enrouleurs), alors oui, vous en aurez besoin. Sur les variateurs dotés d'une unité de freinage interne, la résistance gère l'énergie régénérative pour éviter les défauts de surtension et raccourcir les temps d'arrêt. Pour les ventilateurs et les pompes avec une décélération plus lente, vous pouvez généralement l'ignorer.

Quels protocoles de communication sont pris en charge ?

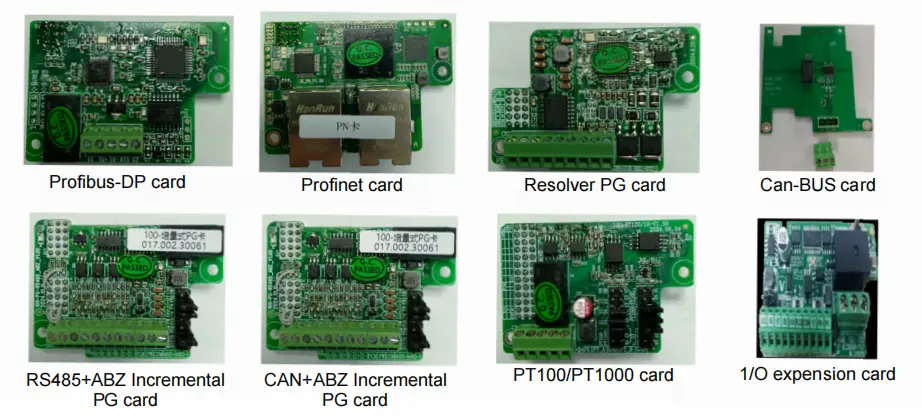

Tous les variateurs CSIVEI sont livrés en standard avec Modbus RTU sur RS485. Des modules optionnels sont disponibles pour Profibus DP, Profinet, Ethernet/IP, CANopen et DeviceNet. Ceux-ci vous permettent de vous intégrer aux principaux systèmes PLC et SCADA pour la surveillance à distance, les modifications de paramètres et le contrôle centralisé.

Quelles protections sont intégrées au variateur ?

Les variateurs CSIVEI incluent un ensemble solide de protections : surtension, sous-tension, surintensité, court-circuit, surchauffe (dissipateur thermique), perte de phase en entrée ou en sortie et surcharge du moteur (surcharge thermique électronique, I²t). Ceux-ci contribuent à assurer un fonctionnement fiable et à prolonger la durée de vie des équipements.

Comment le VFD économise-t-il de l’énergie ?

Pour les charges à couple variable comme les ventilateurs et les pompes, la puissance suit les lois d'affinité : elle est proportionnelle au cube de la vitesse. Réduire la vitesse de 20 % réduit la consommation d’énergie d’environ 50 %. La fonction d'optimisation automatique de l'énergie (AEO) réduit la tension pour correspondre à la charge réelle pour des économies supplémentaires. Le mode veille éteint également le moteur pendant les périodes de faible demande, éliminant ainsi la consommation d'énergie au ralenti.

Quelle est la durée de vie typique d’un VFD et comment l’entretenir ?

Avec une installation et des conditions appropriées, un VFD peut durer 10 à 15 ans. Entretien clé : gardez le boîtier propre : l'accumulation de poussière détruit l'efficacité du refroidissement ; vérifiez les ventilateurs de refroidissement (durent généralement de 3 à 7 ans ; remplacez-les s'ils sont bruyants ou en panne) ; inspectez les condensateurs du bus CC (ils vieillissent avec le temps et la température) ; si le variateur a été stocké pendant plus de deux ans, reformez les capuchons avant la mise sous tension ; surveiller la température ambiante ; sauvegardez occasionnellement les paramètres sur le clavier ou sur un stockage externe. Une inspection rapide tous les 6 à 12 mois permet d’éviter les surprises.

Étude de cas client

Une usine de transformation alimentaire était confrontée à des empilements de produits récurrents et à des écarts sur plusieurs sections de convoyeur. Les ajustements manuels de la vitesse étaient inefficaces et provoquaient de fréquents arrêts de la ligne.

Notre solution– Trois VFD à entraînement CA triphasé haute performance CSIVEI ont été installés sur les sections clés du convoyeur, reliés via Modbus à l'API central pour un contrôle coordonné de la vitesse.

Résultats obtenus :

Vitesses du convoyeur automatiquement synchronisées avec les taux de production en temps réel

Temps d'arrêt réduits de 25 %

Temps de changement de produit réduit de 30 minutes à 10 minutes

La solution a ensuite été étendue à six lignes de production supplémentaires

Ce cas démontre comment notre VFD apporte des améliorations opérationnelles mesurables, et pas seulement des avantages théoriques.

●  La solution a été étendue à six lignes de production supplémentaires.
