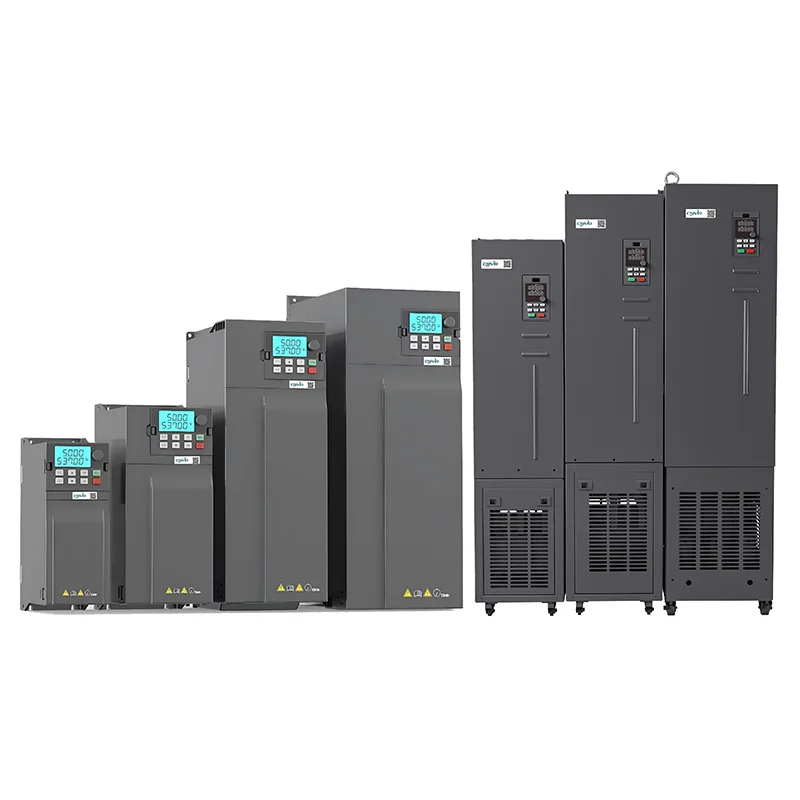

Pompe d'entraînement CA triphasée 7,5 kW

La pompe à entraînement CA triphasée CSIVEI 7,5 kW est un entraînement haute performance conçu pour les applications industrielles lourdes. Adapté aux grands ventilateurs, pompes centrifuges, compresseurs et convoyeurs de lignes de production, il offre un couple et une stabilité exceptionnels en fonctionnement continu. Alimenté par un contrôle vectoriel avancé en boucle fermée, ce variateur prend en charge un couple de démarrage élevé, une fonctionnalité PLC intégrée, plusieurs protocoles de communication (Modbus, Profibus en option) et un clavier LCD intuitif pour une surveillance en temps réel. Le boîtier IP20 avec filtre IP40 en option garantit la fiabilité dans les environnements exigeants. Conçu pour l'efficacité énergétique et la précision opérationnelle, le VFD CSIVEI 11-15 kW est le choix idéal pour le contrôle de moteur critique dans les installations industrielles.

Paramètres et spécifications de base

Applications typiques

La pompe à entraînement CA triphasée CSIVEI 7,5 kW est conçue pour les applications industrielles intensives nécessitant un couple de démarrage élevé et un service continu :

● Grandes pompes – pompes d'irrigation, pompes de drainage, pompes principales d'alimentation en eau

●  Compresseurs centrifuges – compresseurs d'air industriels, systèmes de réfrigération

● Refroidisseurs CVC – refroidisseurs à vis, refroidisseurs centrifuges, grands systèmes de traitement d'air

● Équipements miniers – pompes à lisier, ventilateurs, concasseurs

●  Machines pour le travail des métaux – tours, fraiseuses, presses

Grâce à un contrôle vectoriel avancé et à de multiples options de communication, il s'intègre parfaitement aux lignes de production automatisées.

Communication et intégration transparentes

Conçue pour l'automatisation industrielle moderne, la série CSIVEI VFD offre des options de communication flexibles pour s'intégrer sans effort dans les systèmes de contrôle basés sur PLC.

Modbus RTU intégré – Standard sur tous les modèles, permettant une connexion simple aux IHM, API et systèmes SCADA via RS485. Jusqu'à 247 variateurs peuvent être mis en réseau sur un seul bus pour une surveillance et un contrôle centralisés.

Modules de bus de terrain en option – Étendez les capacités de communication avec des modules en option pour Profibus DP, Profinet, Ethernet/IP, CANopen et DeviceNet, garantissant ainsi la compatibilité avec les principales plates-formes d'automatisation.

E/S analogiques et numériques – Les entrées configurables (0-10 V, 4-20 mA) et les sorties relais permettent une intégration flexible avec des capteurs, des contrôleurs et des alarmes externes sans matériel supplémentaire.

Fonctionnalité API – Certains modèles disposent de capacités logiques programmables intégrées, permettant un contrôle logique simple et un verrouillage directement dans le variateur, réduisant ainsi le besoin de contrôleurs externes.

FAQ

Comment choisir le bon VFD pour mon moteur ?

Quelques points à considérer :

Puissance du moteur : le VFD doit correspondre ou être légèrement supérieur à la puissance nominale du moteur.

Tension d'entrée : monophasée 230 V ou triphasée 400 V, assurez-vous qu'elle correspond à votre alimentation.

Type de charge : les charges à couple constant telles que les convoyeurs ou les extrudeuses nécessitent généralement un VFD dimensionné à 100 à 120 % de la puissance du moteur. Les charges à couple variable telles que les ventilateurs et les pompes peuvent souvent utiliser un VFD adapté à la puissance du moteur, et vous obtenez ainsi des économies d'énergie.

Environnement : pour les endroits poussiéreux, humides ou extérieurs, optez pour un indice de protection IP plus élevé (IP40, IP54, IP66) ou placez le disque dans un boîtier protégé.

Communication : si vous avez besoin de parler à un automate ou à un SCADA, vérifiez que le variateur prend en charge votre protocole (Modbus RTU est standard ; Profibus, Ethernet/IP, etc. sont facultatifs).

CSIVEI dispose également d'un outil de dimensionnement et d'un support technique si vous souhaitez un deuxième avis.

Quels protocoles de communication sont pris en charge ?

Tous les variateurs CSIVEI sont livrés en standard avec Modbus RTU sur RS485. Des modules optionnels sont disponibles pour Profibus DP, Profinet, Ethernet/IP, CANopen et DeviceNet. Ceux-ci vous permettent de vous intégrer aux principaux systèmes PLC et SCADA pour la surveillance à distance, les modifications de paramètres et le contrôle centralisé.

Quelles protections sont intégrées au variateur ?

Les variateurs CSIVEI incluent un ensemble solide de protections : surtension, sous-tension, surintensité, court-circuit, surchauffe (dissipateur thermique), perte de phase en entrée ou en sortie et surcharge du moteur (surcharge thermique électronique, I²t). Ceux-ci contribuent à assurer un fonctionnement fiable et à prolonger la durée de vie des équipements.

Comment puis-je résoudre les défauts courants ?

Le variateur affiche les codes d'erreur sur le clavier pour un diagnostic rapide :

●  OC (surintensité) : recherchez les courts-circuits, les problèmes d'enroulement du moteur ou le temps d'accélération trop court.

●  OV (surtension) : vérifiez la résistance de freinage (le cas échéant) ou le temps de décélération est trop court.

● UV (sous-tension) : vérifiez la puissance d'entrée et le câblage.

●  OH (surchauffe) : vérifiez le ventilateur de refroidissement, la température ambiante et le dégagement de montage.

●  OL (surcharge) : vérifiez la charge du moteur, augmentez le temps d'accélération ou envisagez de faire évoluer le variateur.

● Le manuel contient un tableau complet des codes d'erreur avec des étapes détaillées. Si quelque chose ne va toujours pas, le support technique CSIVEI peut vous aider.

Le VFD est-il accompagné d'une garantie et d'un support technique ?

Oui. Nos disques bénéficient d'une garantie standard de 18 mois à compter de la date de fabrication (ou de 12 mois à compter de l'installation, selon la date la plus tardive). Des options de garantie prolongée sont disponibles pour les applications critiques. Une assistance technique mondiale est disponible par e-mail, par téléphone et via des ressources en ligne : les manuels d'utilisation, les guides d'application et les logiciels de configuration sont tous inclus.

Cas client

Une usine de fabrication de meubles avait besoin d'un contrôle précis du débit d'air pour son système de dépoussiérage. Faire fonctionner les ventilateurs à pleine vitesse en continu était inefficace et créait un bruit excessif.

Solution : Une pompe d'entraînement CA triphasée CSIVEI de 7,5 kW a été installée sur le ventilateur d'extraction principal, avec un capteur de pression surveillant la pression du conduit pour réguler la vitesse du ventilateur.

Résultats:

1. La vitesse du ventilateur s'ajuste automatiquement pour correspondre à la demande de dépoussiérage

2. Économies d'énergie de 45 % pendant le fonctionnement à charge partielle

3. Niveau de bruit réduit de 12 dB, améliorant les conditions de travail

4. Usure mécanique réduite des roulements et des courroies du ventilateur

5.Le système répond désormais aux objectifs de conformité environnementale et d’efficacité opérationnelle.
