Dans l’écosystème de fabrication du caoutchouc, la presse de vulcanisation représente bien plus que l’étape finale de formage : c’est là que la réticulation moléculaire détermine les performances ultimes et la valeur commerciale de chaque pièce finie. La température, la pression et le temps, les trois piliers du processus de vulcanisation, doivent être orchestrés avec une précision chirurgicale pour obtenir des propriétés matérielles constantes. Pourtant, à mesure que les environnements de production deviennent de plus en plus exigeants en termes de qualité, d’agilité et de durabilité, les architectures de contrôle hydraulique et thermique conventionnelles des presses traditionnelles révèlent des lacunes critiques. L'intégration deEntraînements à fréquence variable (VFD)transforme fondamentalement ce paysage, en convertissant ce qui était autrefois une machine de force brute en un système sensible aux capteurs et dynamiquement réactif qui offre non seulement une efficacité énergétique mais également une intelligence de processus sans précédent. Au cœur de cette transformation se trouve le concept de durcissement intelligent : un paradigme dans lequel la presse s'adapte activement aux conditions en temps réel plutôt que de suivre aveuglément une routine prédéfinie.
Pour apprécier pleinement l’impact de la technologie VFD, il est essentiel d’examiner les limites inhérentes aux stratégies conventionnelles de contrôle des presses. Qu'il soit appliqué au durcissement des pneus (à l'aide de vessies ou de moules mécaniques) ou dans des presses à plateau plat pour les feuilles, les joints et les semelles en caoutchouc, le cycle opérationnel de base (fermeture, mise sous pression, chauffage et ouverture) présente trois défis d'ingénierie persistants que les systèmes existants ont du mal à surmonter :
● Synchronisation hydraulique sous charge :Les presses multicylindres, en particulier celles dotées de grandes surfaces de plateau ou de plusieurs ouvertures, nécessitent un mouvement parfaitement coordonné pour éviter une répartition inégale de la pression. Les systèmes hydrauliques traditionnels commandés par vanne, qui s'appuient sur l'étranglement pour réguler le débit, souffrent de non-linéarités inhérentes causées par la dérive de la température de l'huile, les fuites internes et l'hystérésis des vannes. Il en résulte souvent des plateaux mal alignés, des bavures excessives et des contraintes résiduelles dans le produit durci.
● Planification de processus rigide et basée sur le temps :Le profil de vulcanisation optimal est rarement un simple maintien à pression constante. De nombreuses applications exigent une séquence de pression échelonnée : une pression initiale plus élevée pour le flux de matériau, suivie d'une pression de maintien réduite pour minimiser la relaxation des contraintes. Les systèmes conventionnels basés sur une minuterie ou une logique de relais ne peuvent pas s'adapter aux variations d'un lot à l'autre de la viscosité du composé, aux fluctuations de la température ambiante ou aux conditions thermiques du moule, laissant le processus fixe plutôt que réactif. Cette rigidité s'oppose directement aux principes de polymérisation intelligente, qui exigent flexibilité et adaptabilité en temps réel.
● Gaspillage énergétique important tout au long du cycle :L’inconvénient le plus visible est peut-être l’inefficacité énergétique. Les pompes hydrauliques à cylindrée fixe fonctionnent en continu à pleine vitesse du moteur, quelle que soit la demande réelle, convertissant l'électricité excessive en chaleur pendant les phases à basse pression telles que la fermeture du moule et le maintien de la pression. Simultanément, le contrôle marche/arrêt de la température pour les plateaux chauffés électriquement introduit un dépassement thermique supérieur et inférieur, augmentant à la fois la consommation d'énergie et la non-uniformité du durcissement.
Le déploiement de VFD dans les presses de vulcanisation n’est pas simplement un ajustement de la vitesse du moteur : il s’agit d’une réingénierie systémique de l’unité de puissance hydraulique et de l’infrastructure de gestion thermique. Ensemble, ces avancées posent les bases techniques d'un véritable durcissement intelligent, dans lequel la presse fonctionne comme un système auto-ajustable en boucle fermée. Les avantages se répartissent dans trois dimensions interconnectées :
En remplaçant l'agencement conventionnel « moteur fixe + vanne proportionnelle » par une pompe à cylindrée variable ou un système de servo-pompe contrôlés par VFD, la centrale hydraulique devient une extension de la boucle de contrôle du processus :
● Débit et pression adaptés à la demande :Le VFD ajuste la vitesse du moteur en temps réel pour fournir avec précision le débit et la pression requis à chaque étape du cycle, éliminant ainsi entièrement les pertes dues à l'étranglement. Lorsqu'il est associé à des transducteurs de pression haute résolution et à des codeurs de position, le système en boucle fermée maintient la pression réglée à ± 1 bar, un niveau de stabilité qui se traduit directement par des tolérances dimensionnelles plus strictes.
● Coordination multi-actionneurs synchrone :Dans les presses équipées de pompes dédiées pour des groupes de cylindres individuels, plusieurs VFD peuvent fonctionner dans une configuration maître-esclave ou en mode arbre à cames électronique via des réseaux industriels à grande vitesse (par exemple, CANopen ou EtherCAT). Cela garantit que les grands plateaux se ferment avec une précision parallèle au micron près, une exigence essentielle pour des produits tels que de larges bandes transporteuses ou des pneus de grand diamètre.
Les arguments économiques en faveur de l’adoption du VFD sont convaincants et à double face :
● Réduction de la puissance hydraulique :Étant donné que le moteur fonctionne uniquement à la vitesse nécessaire pour répondre aux demandes instantanées de débit/pression, la consommation d'énergie évolue en fonction de la charge de travail réelle. Pendant la phase de maintien, lorsque seule une compensation des fuites est nécessaire, le moteur peut décélérer jusqu'à une vitesse proche de zéro. Les données de terrain issues des projets de rénovation montrent systématiquement des économies d'énergie hydraulique allant de 40 % à 70 % par rapport aux systèmes de pompes à cylindrée fixe conventionnels avec contrôle d'étranglement.
● Gestion thermique optimisée :Pour les plateaux chauffés électriquement, les VFD sont utilisés pour réguler la vitesse du ventilateur de circulation plutôt que pour allumer et éteindre les ventilateurs. La modulation du flux d'air basée sur un retour continu de température amortit l'inertie thermique, réduisant les gradients de température de la surface du plateau de ±5°C à ±1,5°C. Cela améliore non seulement l'uniformité du durcissement sur toute la surface du moule, mais réduit également la demande de puissance maximale, allégeant ainsi la pression sur l'infrastructure électrique de l'installation.
La contribution la plus transformatrice de la technologie VFD réside peut-être dans sa capacité à exécuter des algorithmes de processus sophistiqués qui font passer le durcissement intelligent du concept à la réalité :
● Profilage de pression dynamique :Des séquences pression-temps complexes à plusieurs étapes peuvent être programmées directement dans le VFD ou coordonnées via un API, permettant des transitions en douceur entre les points de consigne qui optimisent le flux de matériaux pendant le remplissage et minimisent les vides internes pendant l'étape de durcissement finale.

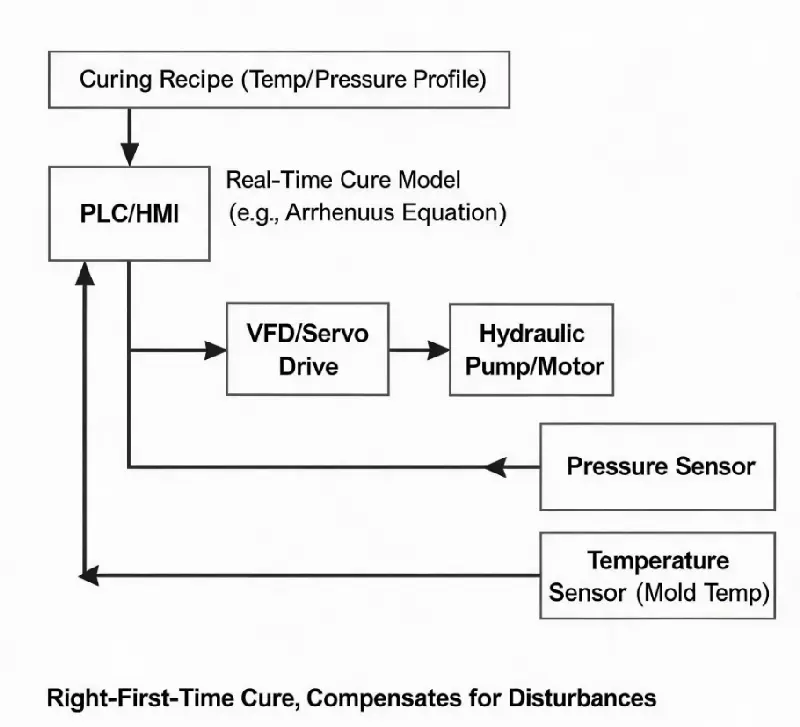

● Intégration avec des modèles de traitement en temps réel :Lorsqu'il est connecté à un système de contrôle de niveau supérieur qui calcule le temps de vulcanisation optimal à l'aide de modèles cinétiques (tels que l'équation d'Arrhenius basée sur la température réelle du moule), le VFD peut ajuster dynamiquement les durées de phase pour compenser les perturbations du processus, garantissant ainsi un durcissement « correct du premier coup », quelles que soient les variations de température du moule ou le comportement du composé. Ce niveau de réactivité est la marque d'une guérison intelligente, transformant la presse d'un exécuteur passif en un décideur actif.
Un important fabricant de pneus a entrepris une mise à niveau complète de son parc de presses hydrauliques de polymérisation, en remplaçant les unités de pompe à vitesse fixe par des systèmes servo entraînés par VFD. Les résultats ont été mesurés à travers plusieurs KPI :
● Énergie : la consommation d'énergie hydraulique a diminué de plus de 65 % par presse, générant des économies annuelles qui ont contribué de manière significative aux objectifs de développement durable de l'usine.
● Qualité : la précision de la régulation de la pression est passée de ±5 bar à ±0,8 bar, tandis que le parallélisme des plateaux a été amélioré grâce à la synchronisation active. Ces gains ont réduit la variation de l'uniformité des pneus (variation de la force radiale et variation de la force latérale) et amélioré le rendement des produits de qualité supérieure.
● Productivité : une fermeture et une ouverture plus rapides du moule, permises par la réponse dynamique élevée du système d'asservissement, ont raccourci la partie non productive de chaque cycle, augmentant ainsi l'efficacité globale de l'équipement (OEE) d'environ 8 %.
