Une panne de convoyeur de 15 minutes dans un grand aéroport international peut entraîner un mauvais acheminement de plus de 2 000 bagages et coûter aux compagnies aériennes plus de 100 000 $ en frais de nouvelle réservation, en indemnisation et en suppléments carburant pour les vols retardés. Pour Dubai International (DXB), qui traite plus de 18 000 sacs par heure en pointe sur 90 kilomètres de bandes, ce risque est amplifié chaque jour.

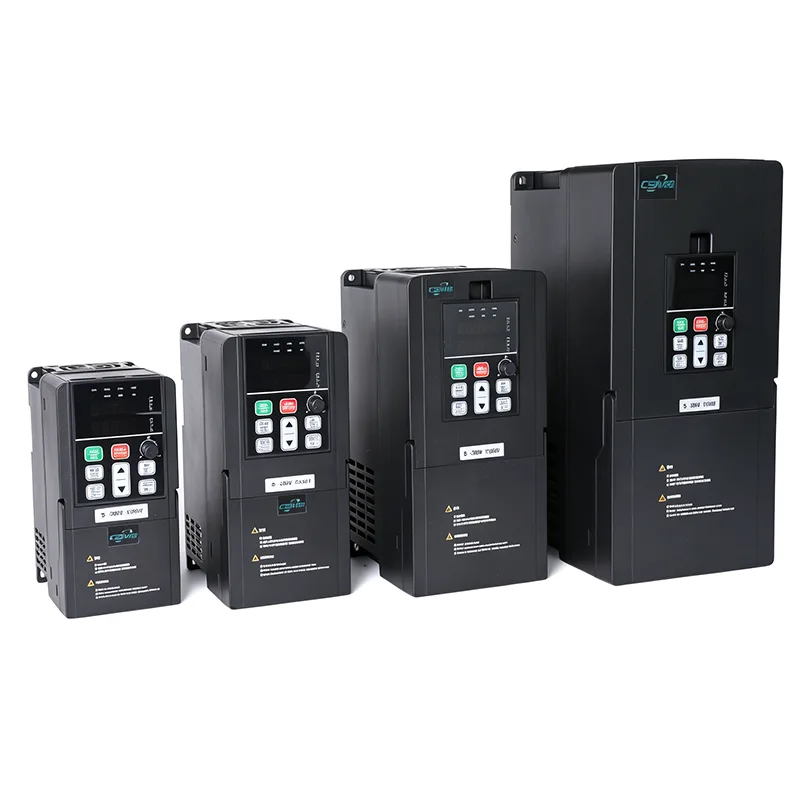

La solution n'était pas de nouveaux moteurs ou des courroies plus larges. Il s'agissait d'une modernisation d'appareils électroniques plus intelligents...Entraînements à fréquence variable (VFD)— qui a donné à DXB la possibilité de ralentir, d'accélérer et de démarrer en douceur son énorme réseau de convoyeurs à la demande, réduisant ainsi ses factures d'énergie de près de 50 % et les pannes mécaniques de plus de 40 %. À la base, la façon dont les VFD économisent de l’énergie dans les aéroports ne consiste pas seulement à réduire les kilowattheures ; il s’agit d’aligner la puissance du moteur sur la demande opérationnelle en temps réel, en transformant un système à énergie fixe en un système adaptatif et intelligent.
Voici une analyse approfondie de la manière dont les VFD alimentent l’avenir de la logistique aéroportuaire, appuyée par des données réelles et des informations techniques.
Le principal défi des systèmes de bagages dans les aéroports
La gestion des bagages à l’aéroport est par nature imprévisible. Un système doit passer en douceur de l’heure de pointe chaotique des départs du matin au calme plat d’une accalmie de minuit.
Historiquement, les bandes transporteuses utilisaient des moteurs à induction AC standard fonctionnant à une vitesse fixe. Ces systèmes existants souffraient d’inconvénients opérationnels importants :
● Déchets à haute énergie : Les moteurs fonctionnaient à 100 % de leur capacité même lors du transport d’un seul sac à dos.
● Usure mécanique importante : Les démarrages et arrêts brusques et constants provoquaient des contraintes mécaniques élevées sur les courroies, les engrenages et les poulies.
● Courant d'appel élevé : Le démarrage d’un moteur à vitesse fixe nécessite jusqu’à 600 % de son courant à pleine charge, ce qui entraîne des hausses massives des factures d’énergie.
C'est là qu'interviennent les VFD, agissant comme le « cerveau » du moteur en ajustant dynamiquement sa vitesse et son couple en fonction de la demande en temps réel. Comprendre comment les VFD permettent d'économiser de l'énergie dans les aéroports commence par ce principe fondamental : adapter l'apport énergétique à la charge de travail, et non l'inverse.
Les aéroports modernes utilisent des lecteurs de codes-barres automatisés et des étiquettes RFID pour suivre les bagages. Lorsqu'un sac s'approche d'un déviateur de tri à grande vitesse, le VFD le positionne précisément dans la fente désignée, garantissant ainsi qu'il se connecte au bon vol.
Une décision de conception sur laquelle nous avons passé des semaines à discuter était de savoir s'il fallait opter pour une architecture centralisée (une grande armoire de variateurs alimentant des dizaines de moteurs) ou une approche distribuée (des variateurs individuels montés à côté de chaque moteur). L’option centralisée était environ 20 % moins chère au départ, mais une seule panne de module dans cette armoire pouvait mettre hors service toute une ligne de tri. Les disques distribués coûtent plus cher par unité mais offrent une isolation des défauts. DXB a finalement choisi le matériel distribué, non pas parce que c'était technologiquement plus sexy, mais parce que l'équipe d'exploitation a effectué un calcul simple : la perte potentielle d'une panne de 15 minutes pendant les heures de pointe (~ 100 000 $) dépassait de loin le coût supplémentaire du matériel distribué. Cette décision s'est ensuite retrouvée dans les normes internes d'approvisionnement en ingénierie de l'aéroport.
Les bandes transporteuses n'ont pas besoin de fonctionner à pleine vitesse s'il n'y a pas de sacs dessus. Les VFD permettent aux systèmes d'entrer en mode « veille » ou à basse vitesse pendant les heures creuses. C'est précisément ainsi que les VFD économisent de l'énergie dans les aéroports dans la pratique : en réduisant automatiquement la vitesse du moteur à 20 % au ralenti lorsque les capteurs détectent aucun bagage pendant plus de 90 secondes. Bien que l'effet d'économie d'énergie soit plus prononcé dans les charges centrifuges telles que les ventilateurs et les pompes, même pour les applications de convoyeurs à couple constant, la réduction de la vitesse offre des gains mesurables.
Au lieu de se mettre en mouvement par à-coups, les VFD augmentent progressivement la vitesse du moteur en quelques secondes. Cette accélération contrôlée élimine les chocs mécaniques qui cassent les courroies et endommagent les boîtes de vitesses, prolongeant ainsi considérablement la durée de vie de l'infrastructure physique de l'aéroport.
Aucune technologie n’est sans compromis. Les VFD peuvent introduire une distorsion harmonique dans le réseau électrique, contraindre l'isolation du moteur via des ondes de tension réfléchies et faire face à un déclassement thermique dans les tunnels de convoyage chauds et confinés. Aucun de ces éléments ne constitue une rupture, mais ils nécessitent une planification préalable.
Les équipes d'ingénierie atténuent ces risques en installant des selfs de ligne ou des filtres actifs (pour les harmoniques), en spécifiant des moteurs à variateur ou des filtres dV/dt (pour la protection de l'isolation) et en sélectionnant des variateurs avec des températures nominales étendues et un contrôle intelligent des ventilateurs (pour la gestion thermique). La prise en compte précoce de ces trois facteurs garantit que les économies d'énergie et les gains de fiabilité promis seront réalisés sans mauvaises surprises après l'installation.
Pour être honnête, nous avons sous-estimé le problème harmonique dans la première phase. Environ deux semaines après la mise en service des premiers vols, l'équipe de contrôle du trafic aérien a signalé des problèmes intermittents sur les écrans radar des portes d'embarquement à proximité. Il nous a fallu encore deux semaines pour en déterminer la cause profonde : des harmoniques d'ordre élevé provenant des VFD rayonnaient à travers les câbles du moteur non blindés et interféraient avec les récepteurs en bande L du radar. Le correctif nécessitait l'ajout de filtres de sortie sinusoïdaux et de noyaux de ferrite sur chaque variateur, une mise à niveau qui nous a coûté de l'argent et du temps. Si je pouvais recommencer, je ferais appel à un spécialiste CEM dès la phase de conception schématique, pas lors de la mise en service.
Pour comprendre l'impact de cette technologie, ne cherchez pas plus loin que l'aéroport international de Dubaï (DXB), l'un des aéroports les plus fréquentés au monde en termes de trafic international de passagers.
Le système de traitement des bagages de DXB traite jusqu'à 18 000 bagages par heure sur un réseau s'étendant sur plus de 90 kilomètres de convoyeurs. Avec des températures extérieures extrêmes et un flux de pointe de 10 000 passagers par heure, l'aéroport a été confronté à une flambée des coûts d'électricité et à de fréquents arrêts pour maintenance dus à l'usure mécanique des joints des convoyeurs.
L'équipe d'ingénierie a modernisé les anciens moteurs à vitesse fixe avec des VFD décentralisés dotés de communications par bus de terrain industriel intégrées (Profinet). Les variateurs étaient directement reliés à des systèmes PLC centralisés équipés de capteurs photo-yeux.
Lorsque les capteurs détectent zéro bagage sur une ligne spécifique pendant plus de 90 secondes, leVFDa automatiquement réduit le moteur à 20 % du régime de ralenti. De plus, les capacités de démarrage progressif ont réduit les pannes mécaniques de plus de 40 %. Bien que l’équipe du projet n’ait pas divulgué de chiffres financiers exacts, une vérification croisée prudente est possible en utilisant des données publiques. Le segment de convoyeur en question consomme environ 2,8 MW de capacité de moteur installée, fonctionne à un facteur de charge moyen d'environ 60 % et fonctionne environ 7 000 heures par an, ce qui donne une consommation annuelle estimée à 4,2 GWh. Au tarif d'électricité industrielle de Dubaï, qui est d'environ 0,08 $/kWh, cela se traduit par un coût énergétique d'environ 336 000 $ par an. Une réduction de 50 % permet d’économiser environ 168 000 $ par année. Ajoutez à cela une main d'œuvre de maintenance réduite, moins de pièces de rechange et moins de pénalités liées aux temps d'arrêt, et le bénéfice annuel total se situe probablement entre 250 000 et 300 000 dollars. Pour un investissement total de rénovation d'environ 4 millions de dollars (variateurs, installation, filtres et ingénierie), la période de récupération de 18 à 24 mois est mathématiquement cohérente et correspond à ce que l'équipe d'ingénierie a partagé de manière informelle lors des présentations de l'industrie.
Pour illustrer le contraste saisissant des performances, le tableau ci-dessous présente les principales mesures entre les systèmes de convoyeurs traditionnels à vitesse fixe et ceux optimisés avec des variateurs de fréquence modernes.
|
Mesure de performances |
Convoyeur traditionnel à vitesse fixe |
Système de convoyeur optimisé VFD |
|
Consommation d'énergie |
Élevé (fonctionne à 100 % de sa capacité en continu) |
Optimisé (réduit de 30 % à 50 % via la mise à l'échelle de la vitesse) |
|
Courant de démarrage du moteur |
600 % du courant nominal (provoque des pointes sur le réseau) |
Contrôlé (100 % à 150 % via une rampe de démarrage progressif) |
|
Usure des composants mécaniques |
Élevé (claquage fréquent des courroies et dommages aux engrenages) |
Très faible (courbes d'accélération linéaires douces) |
|
Précision du positionnement des bagages |
Mauvais (s'appuie sur des freins mécaniques) |
Excellent (précision millimétrique via retour d'encodeur) |
|
Niveaux de bruit du système |
Élevé (>85 dB en raison d'un frottement constant) |
Faible (fonctionnements plus silencieux, en particulier à basse vitesse) |
L'essor des VFD décentralisés dans l'aviation
Une tendance importante dans l’architecture aéroportuaire moderne est le passage des armoires de contrôle centralisées aux VFD décentralisés.
Dans une configuration traditionnelle, des centaines de kilomètres de câbles moteur lourds et blindés doivent être acheminés depuis une salle de contrôle centrale jusqu'aux moteurs de convoyeur individuels disséminés dans le terminal. Cela nécessite des chemins de câbles massifs et introduit un risque d'interférence électromagnétique (EMI).
Les VFD décentralisés sont conçus avec des indices IP élevés (généralement IP65 ou IP66), ce qui leur permet d'être montés directement sur ou juste à côté du moteur du convoyeur.
● Coûts de câblage réduits : Réduit jusqu'à 70 % les câbles en cuivre blindés coûteux.
● Dépannage plus rapide :En cas de panne d'un variateur, les équipes de maintenance peuvent remplacer l'unité modulaire localisée en quelques minutes sans perturber l'ensemble de l'armoire de commande.
● Gestion thermique :Élimine le besoin de salles de contrôle massives et climatisées, ce qui permet d'économiser de l'espace et de l'énergie de refroidissement.
La modernisation du DXB raconte une histoire claire : les VFD ne sont pas une technologie expérimentale. Il s’agit de mises à niveau d’infrastructure éprouvées et rentables qui s’amortissent en moins de deux ans tout en réduisant les pannes mécaniques de plus de 40 %.
Pour les exploitants d'aéroports confrontés à la hausse des coûts énergétiques et aux réglementations de plus en plus strictes en matière d'émissions, la question n'est plus de savoir s'il faut adopter des systèmes de convoyeurs pilotés par VFD, mais à quelle vitesse ils peuvent être déployés. Le manuel d'ingénierie est déjà écrit : depuis la spécification des selfs de ligne pour atténuer les harmoniques, jusqu'à la sélection de moteurs à variateur résistant aux ondes réfléchies, jusqu'au déploiement de variateurs décentralisés qui simplifient la maintenance.
Ce qui a fonctionné à Dubaï International peut fonctionner ailleurs. La technologie est mature. Les aspects économiques sont convaincants. Et sous les terminaux, où des kilomètres de bandes transportent des millions de sacs, le passage d'une vitesse fixe à un mouvement intelligent et adaptatif est déjà bien engagé, même si par où commencer la modernisation et sur quelles lignes reste une question ouverte pour chaque opérateur.
