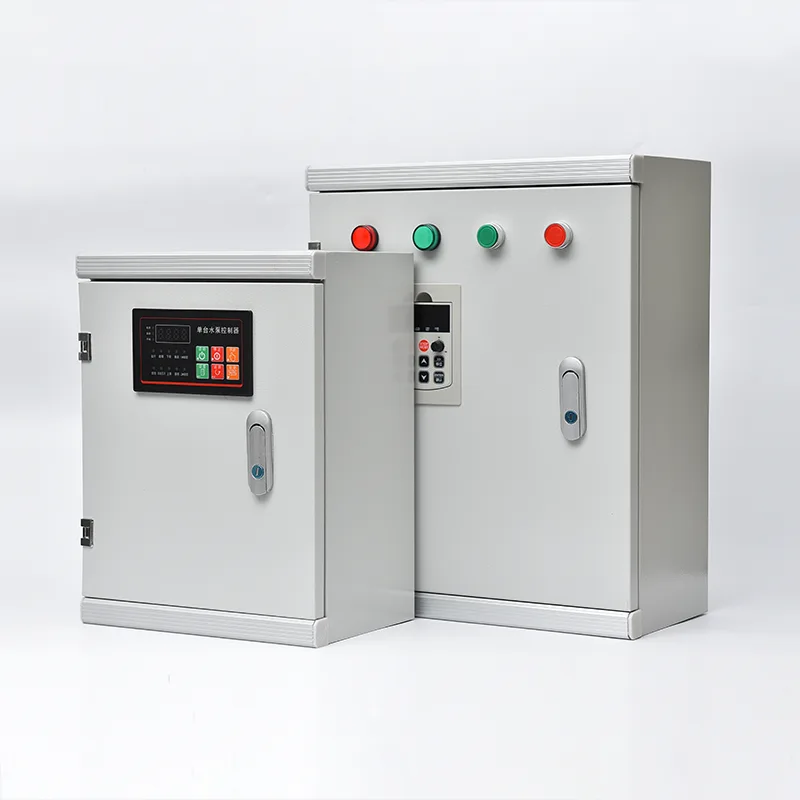

En tant que fabricant professionnel en Chine, Csivei souhaite vous fournir une armoire de centre de commande de moteur de qualité, qui est un assemblage au sol multi-sections à accès frontal avec un système de jeu de barres horizontal évalué de 400 A à 6 300 A et une résistance aux courts-circuits jusqu'à 100 kA. Chaque section verticale accepte des unités fonctionnelles débrochables ou fixes : démarreurs moteur DOL, étoile-triangle, démarreur progressif ou VFD, ainsi que des disjoncteurs d'alimentation et des modules de puissance de contrôle. Les unités débrochables permettent d'isoler, de retirer et de remplacer un démarreur défectueux en quelques minutes sans mettre l'ensemble du MCC hors tension. La ségrégation interne est disponible en forme 2, forme 3 ou forme 4 selon la norme CEI 61439, séparant les jeux de barres des unités fonctionnelles et des bornes. Les circuits moteur sont conçus pour une coordination de type 2 selon la norme CEI 60947-4-1, garantissant ainsi l'absence de dommages aux composants du démarreur suite à un défaut de court-circuit du moteur. La communication via Profibus, Profinet, Modbus RTU/TCP ou Ethernet/IP transmet l'état du moteur, le courant, les heures de fonctionnement, l'énergie et les diagnostics au DCS ou SCADA de l'usine. Le boîtier est classé IP42 à IP55 en acier galvanisé avec finition thermolaquée, adapté aux salles électriques intérieures et aux environnements industriels poussiéreux.
Partout où des dizaines ou des centaines de moteurs doivent être alimentés, protégés et contrôlés de manière fiable à partir d’un emplacement central, le système de contrôle de pompe solaire constitue l’épine dorsale structurée et modulaire pour la distribution électrique industrielle.
Les installations de traitement des eaux municipales et industrielles exploitent un vaste parc de moteurs – pompes de prise d’eau brute, ventilateurs d’aération, entraînements de clarificateur, traitement des boues, pompes de dosage de produits chimiques et pompes de distribution à grande hauteur – comptant souvent plus d’une centaine de moteurs sur un seul site. Un centre de contrôle des moteurs regroupe tous les démarreurs et entraînements de moteurs dans une ou plusieurs salles MCC situées au centre, chaque unité fonctionnelle étant dédiée à un moteur spécifique. Les unités de démarrage standardisées de type tiroir pour pompes et soufflantes permettent de retirer et de remplacer une unité défectueuse en quelques minutes, rétablissant ainsi la continuité du processus de traitement. L'intégration avec le système SCADA de l'usine via des réseaux de communication redondants fournit aux opérateurs l'état du moteur en temps réel, les heures de fonctionnement et la consommation d'énergie sur chaque entraînement.
Les raffineries, les usines de traitement du gaz et les complexes pétrochimiques opèrent dans des zones dangereuses soumises à des exigences de sécurité strictes. Les panneaux MCC destinés à ces environnements sont généralement installés dans des salles électriques sous pression ou purgées, loin des zones de processus. Les circuits moteurs sont conçus pour les équipements rotatifs critiques : pompes à pétrole brut, pompes de transfert de produits, pompes de circulation d'eau de refroidissement, moteurs de refroidisseurs à ailettes et compresseurs de gaz. La ségrégation interne de forme 3 ou de forme 4 sépare chaque démarreur de moteur des jeux de barres principaux et des unités adjacentes, empêchant ainsi un défaut d'arc interne dans un démarreur de se propager aux autres. Des relais de protection moteur antidéflagrants et des fusibles limiteurs de courant certifiés garantissent une isolation sûre des moteurs dans les zones classées.
Les centrales thermiques et hydroélectriques dépendent des MCC pour gérer les systèmes motorisés auxiliaires essentiels à la production : pompes d'alimentation des chaudières, pompes à eau de refroidissement des condenseurs, ventilateurs à tirage forcé et induit, convoyeurs de manutention de charbon et pompes à fioul. La résistance élevée aux courts-circuits du MCC (généralement de 65 kA à 100 kA) est essentielle dans les cartes auxiliaires des centrales électriques où le niveau de défaut du transformateur auxiliaire de la station peut être grave. Les sections d'alimentation entrantes redondantes avec commutation de transfert automatique répondent aux besoins critiques en énergie de l'usine en cas de démarrage au noir et d'arrêt de l'unité.
Les usines de traitement du cuivre, de l'or, du minerai de fer et du charbon s'appuient sur les MCC pour contrôler les concasseurs, les broyeurs, les cellules de flottation, les entraînements des épaississeurs, les systèmes de convoyage et les pompes à lisier – des équipements qui démarrent fréquemment sous de lourdes charges et fonctionnent dans des environnements poussiéreux et humides. Le boîtier MCC est doté d'une protection renforcée contre la poussière et l'humidité (IP54/IP55) et comprend souvent des radiateurs anti-condensation internes pour les installations dans des bâtiments de traitement non chauffés. Les relais de protection moteur dotés d'une modélisation thermique avancée garantissent que les moteurs des grands broyeurs et concasseurs ne sont pas déclenchés inutilement lors de conditions de surcharge du processus.
Les industries de transformation continue telles que les usines de papier et les laminoirs d'acier font fonctionner des centaines de moteurs sur de longues lignes de production, une panne de moteur pouvant entraîner l'arrêt de la chaîne entière. Les panneaux MCC de ces installations intègrent des unités de démarrage débrochables qui permettent l'entretien du circuit moteur sans mettre hors tension toute la section MCC — l'unité est simplement isolée, retirée et remplacée par une pièce de rechange pendant que les jeux de barres principaux restent sous tension. La communication par bus de terrain entre chaque démarreur et le DCS fournit des diagnostics moteur détaillés qui permettent un remplacement programmé avant une panne inattendue.
Les aéroports, les centres de congrès et les grands complexes commerciaux utilisent des MCC pour centraliser le contrôle de toutes les charges des moteurs CVC : refroidisseurs, tours de refroidissement, pompes à eau réfrigérée, unités de traitement d'air et ventilateurs d'extraction de fumée. L'intégration avec le système de gestion du bâtiment permet un cycle de service, un abaissement de nuit et un contrôle optimisé en termes d'énergie sur l'ensemble du parc automobile à partir d'une seule salle de contrôle.
L'armoire du centre de commande de moteur est un ensemble d'appareillage basse tension testé de type, conçu pour une commande de moteur sûre et modulaire en mettant l'accent sur la disponibilité opérationnelle, la protection du personnel et la maintenabilité.
Le MCC est construit comme un cadre à plusieurs sections posé au sol à partir de profilés en acier galvanisé pliés et boulonnés, chaque section mesurant généralement 600 mm, 800 mm ou 1 000 mm de large. Le jeu de barres horizontal principal traverse toute la longueur du MCC dans un compartiment supérieur ou arrière dédié, fabriqué en cuivre étamé ou en aluminium et dimensionné pour le courant continu nominal (400 A à 6 300 A). Les joints des barres omnibus sont boulonnés et serrés avec des rondelles Belleville pour maintenir la force de contact pendant les cycles thermiques. Le jeu de barres vertical dans chaque section distribue l'alimentation aux unités fonctionnelles individuelles via des contacts à ressort enfichables, éliminant ainsi le besoin de connexions filaires entre le jeu de barres et chaque unité de démarrage. La résistance aux courts-circuits — vérifiée par des essais de type — garantit que le système de jeu de barres et ses supports peuvent supporter les forces électromagnétiques d'un défaut sans déformation ni séparation des contacts.
Les démarreurs de moteur sont disponibles en configurations fixes (boulonnées) ou débrochables (type tiroir). Les unités débrochables constituent l'offre standard pour les processus critiques, permettant à un démarreur d'être électriquement isolé, retiré mécaniquement sur des rails de guidage et remplacé par un démarreur de rechange en quelques minutes, sans mettre hors tension l'ensemble de la section MCC. Chaque unité débrochable contient un disjoncteur à boîtier moulé ou un interrupteur-sectionneur à fusible, un contacteur de service, un relais électronique de surcharge, un fusible du circuit de commande et un bornier de commande spécifique à l'unité. Des mécanismes de verrouillage garantissent que l'unité peut être retirée uniquement en position OFF et ne peut pas être réinsérée sous charge. Le codage mécanique empêche qu'une unité d'un calibre soit insérée dans un emplacement destiné à un calibre différent. Pour les unités VFD ou à démarrage progressif, la plus grande profondeur du boîtier et la ventilation améliorée sont intégrées au format du tiroir.
Chaque circuit moteur est conçu pour une coordination de type 2 selon la norme CEI 60947-4-1. En cas de défaut de court-circuit aux bornes du moteur, le disjoncteur ou les fusibles éliminent le courant de défaut sans endommager le contacteur ou le relais de surcharge au-delà d'un léger soudage par contact séparable sans remplacement. Ceci est essentiel pour la disponibilité du processus : un court-circuit du moteur ne nécessite pas le remplacement du démarreur. La protection contre les surcharges utilise des relais électroniques avec des classes de déclenchement sélectionnables (classes 10, 20, 30), une perte de phase, un déséquilibre de courant et une détection de défaut à la terre. Les relais de protection moteur dotés d'interfaces Modbus ou Profibus fournissent au DCS des données détaillées sur l'état thermique, des signaux d'interdiction de démarrage et des alertes de maintenance prédictive.
Le MCC est disponible avec des niveaux croissants de compartimentage interne conformément aux normes de forme CEI 61439-1/2 :
● Forme 2 : unités fonctionnelles séparées du jeu de barres, mais les bornes peuvent partager le même compartiment que l'unité
● Forme 3 : toutes les unités fonctionnelles séparées les unes des autres et des jeux de barres ; bornes séparées des jeux de barres mais pas nécessairement les unes des autres. Il s'agit de la spécification standard pour les installations industrielles.
● Forme 4 : séparation complète des jeux de barres, des unités fonctionnelles et des bornes — chacun dans son propre compartiment. Ceci est spécifié pour les applications à haute criticité dans le secteur pétrolier et gazier ou dans d’autres industries dangereuses.
Le confinement des défauts d'arc interne est conçu pour rediriger l'énergie de l'arc loin de l'opérateur via des évents de décompression sur le dessus du boîtier, testés dans des conditions d'arc interne conformément à la norme CEI 61641 lorsque cela est spécifié. Les volets des connexions des jeux de barres se ferment automatiquement lorsqu'une unité débrochable est retirée, évitant ainsi tout contact accidentel avec les jeux de barres sous tension.
Un compartiment de commande dédié au sein de chaque unité de démarrage ou au-dessus des unités fonctionnelles abrite les E/S distantes de l'API, les passerelles de communication, les relais interposés et les terminaux de regroupement. Les retours de marche, d'arrêt, de défaut et d'état du moteur sont transmis au DCS via un bus de terrain (Profibus DP, Profinet, Modbus RTU/TCP, Ethernet/IP, DeviceNet). Des relais de gestion de moteur intelligents dans chaque unité mesurent en continu le courant, la tension, la puissance, l'énergie et l'équilibre des phases du moteur, transmettant ces données à la plateforme de gestion des actifs ou de maintenance prédictive de l'usine. Cela permet aux opérateurs d'identifier les conditions dégradantes du moteur (augmentation du frottement des roulements, usure de la roue ou détérioration des enroulements) avant qu'elles ne provoquent un déplacement imprévu.
Le boîtier MCC standard est fabriqué à partir de tôle d'acier galvanisé de 2,0 mm avec une finition thermolaquée, offrant une protection IP42 adaptée aux salles électriques intérieures. Pour les environnements industriels poussiéreux (mines, cimenteries, transformation du bois), les boîtiers IP54 ou IP55 avec ventilation filtrée ou échangeurs de chaleur air-air gèrent le refroidissement interne tout en excluant les particules en suspension dans l'air. Pour les installations extérieures, des boîtiers IP65 avec radiateurs anti-condensation à commande thermostatique, auvents anti-pluie et quincaillerie en acier inoxydable sont disponibles. Dans les environnements tropicaux, les PCB à revêtement conforme et les connecteurs scellés empêchent le suivi induit par l'humidité.
Chaque panneau MCC est soumis à un programme de tests d'acceptation en usine défini : mesure de la continuité du jeu de barres et de la résistance d'isolement ; tests d'injection primaire et secondaire des relais de protection ; simulation fonctionnelle de contacteurs, de démarreurs et de verrouillage ; tests d'insertion et de retrait d'unités amovibles ; et vérification du réseau de communication. Un rapport FAT complet est fourni avec chaque MCC, accompagné de diagrammes unifilaires, de dessins d'implantation et de manuels d'utilisation. Le MCC est conçu, fabriqué et testé selon la norme CEI 61439-1/2, avec le marquage CE et en option UL, UKCA ou d'autres certifications régionales.
La solution MCC Panel, conçue en usine, a été sélectionnée pour sa capacité éprouvée à répondre à toutes les exigences :
● Les démarreurs standardisés débrochables (jusqu'à 250 A) ont permis le remplacement rapide de n'importe quel démarreur de moteur sans mettre hors tension toute la section MCC.
● La protection coordonnée du moteur de type 2 garantit que les défauts de court-circuit du moteur seront éliminés sans endommager les composants du démarreur.
● Le système de jeu de barres de 65 kA avec confinement des défauts d'arc et séparation interne de forme 3 a fourni le niveau de sécurité requis.
● Des relais de gestion de moteur intelligents avec communication Profibus DP dans chaque unité de démarrage transmettent les données du moteur en temps réel au SCADA (courant, puissance, heures de fonctionnement, nombre de démarrages, capacité thermique utilisée et consommation d'énergie) permettant une planification de maintenance prédictive.
● La gamme multi-sections d'arrivées de disjoncteurs à air intégrées, de sections VFD pour les ventilateurs d'aération, de sections de démarreur progressif pour les grandes pompes et de sections de démarreur débrochables standard pour les charges de moteur générales, le tout dans un système de jeu de barres commun.
Q1 : Quelle est la différence entre un système de contrôle de pompe solaire et un tableau de distribution standard ?
Un tableau de distribution distribue principalement l'alimentation aux circuits finaux avec des fusibles ou des disjoncteurs, mais n'intègre généralement pas le démarrage ou le contrôle du moteur. Un centre de contrôle moteur combine des démarreurs de moteur (contacteurs, surcharges et variateurs), une protection moteur et une intelligence de contrôle dans un seul ensemble structuré : chaque unité fonctionnelle est conçue spécifiquement pour une charge moteur, et pas seulement pour un circuit générique. Les MCC incluent également une capacité d'unité débrochable, une séparation des jeux de barres et des fonctionnalités complètes de communication pour la gestion des moteurs que l'on ne trouve pas dans les tableaux de distribution.
Q2 : Combien de moteurs un système de contrôle de pompe solaire peut-il accueillir ?
Le nombre dépend du nombre de sections et de la taille de l'unité. Une seule section verticale accueille généralement 4 à 12 démarreurs de moteur en fonction de leur puissance nominale. Une gamme MCC à plusieurs sections peut accueillir 50, 100 moteurs ou plus. Nos ingénieurs d'application optimiseront la disposition en fonction de votre liste de moteurs et des contraintes du site.
Q3 : Quel est l’avantage des unités débrochables par rapport aux unités fixes ?
Les unités amovibles (de type tiroir) permettent d'isoler un démarreur défectueux, de le retirer physiquement du MCC et de le remplacer par un démarreur de rechange, le tout en quelques minutes et sans mettre hors tension l'ensemble de la section MCC. Les jeux de barres principaux restent sous tension et les autres circuits moteurs continuent de fonctionner. Ceci est essentiel pour les industries de processus continus où les temps d'arrêt imprévus sur un moteur ne doivent pas se répercuter. Les unités fixes sont moins coûteuses mais nécessitent que la section MCC soit mise hors tension pour le remplacement du démarreur.
Q4 : Que signifient la ségrégation des formulaires 2, 3 et 4 ?
Ceux-ci font référence au degré de compartimentage interne selon CEI 61439-1/2. La forme 2 sépare les unités fonctionnelles des jeux de barres. Le formulaire 3 ajoute une séparation entre les unités fonctionnelles individuelles. La forme 4 sépare en outre les terminaux les uns des autres et des autres unités fonctionnelles. Les formes plus élevées offrent une plus grande sécurité lors de la maintenance et contiennent plus efficacement les défauts d'arc, mais coûtent plus cher. Nous vous recommanderons le formulaire approprié en fonction de votre philosophie d’exploitation et de maintenance.
Q5 : De quelle résistance aux courts-circuits ai-je besoin pour mon MCC ?
Ceci est déterminé par le courant de défaut présumé au point de connexion du MCC, qui dépend de la valeur nominale en kVA du transformateur en amont, de l'impédance et de l'impédance du câble. Les installations industrielles typiques nécessitent 50 kA ou 65 kA à 400 V. Les cartes auxiliaires des centrales électriques et des grandes usines de traitement peuvent nécessiter 80 kA ou 100 kA. Nous analyserons les données de votre système et spécifierons la note correcte.
Q6 : Comment le MCC communique-t-il avec notre système DCS ou SCADA ?
Chaque démarreur de moteur ou groupe d'unités comprend une interface de communication (généralement Profibus DP, Profinet, Modbus RTU/TCP ou Ethernet/IP) qui se connecte au réseau de contrôle de votre usine. L'état du moteur (en marche, arrêté, déclenché), le courant, l'énergie et les données de diagnostic sont transmis en continu. Le DCS peut démarrer/arrêter les moteurs à distance et recevoir une notification d'alarme.
Q7 : Le MCC peut-il être étendu à l’avenir ?
Oui. Le MCC est conçu pour être extensible à chaque extrémité de la gamme. Nous vous recommandons d'inclure des sections verticales de rechange ou des emplacements pour unités de rechange dans la commande initiale si de futurs ajouts de moteurs sont prévus. L'extension d'un MCC existant nécessite de faire correspondre les caractéristiques nominales et la conception du jeu de barres d'origine. Il est donc important de conserver le fabricant d'origine pour des raisons de compatibilité.
Q8 : Quel entretien un panneau MCC nécessite-t-il ?
L'entretien recommandé comprend : une étude annuelle par imagerie thermique des joints des jeux de barres et des points de terminaison ; tests fonctionnels des verrouillages des unités amovibles et des mécanismes de volets ; vérification des réglages des relais de protection et des fonctions de déclenchement ; nettoyage des filtres de ventilation; et inspection des joints et des joints de porte. Un calendrier de maintenance détaillé est fourni dans le manuel d’utilisation.
