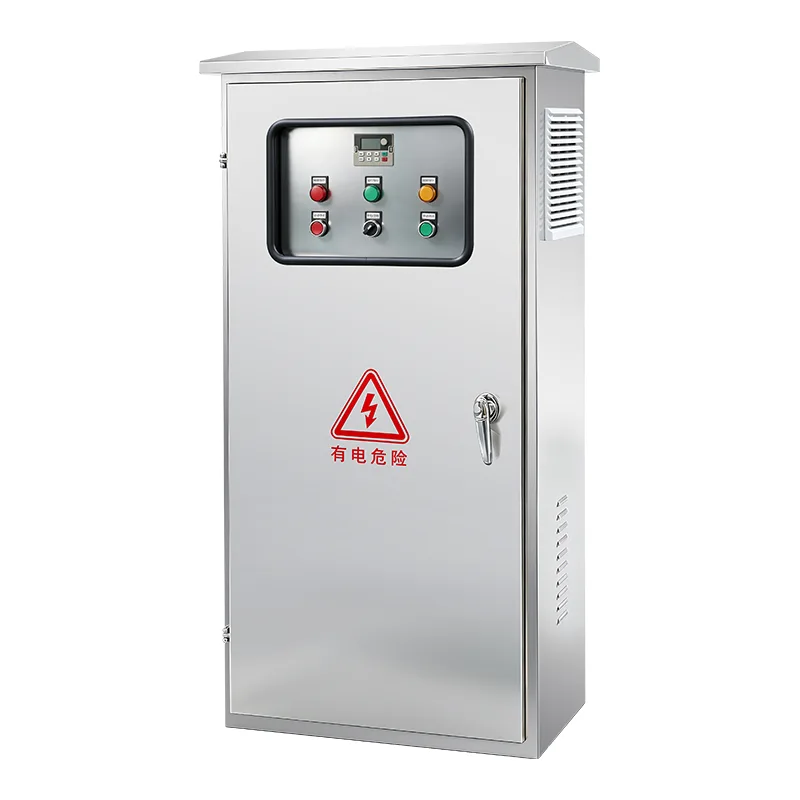

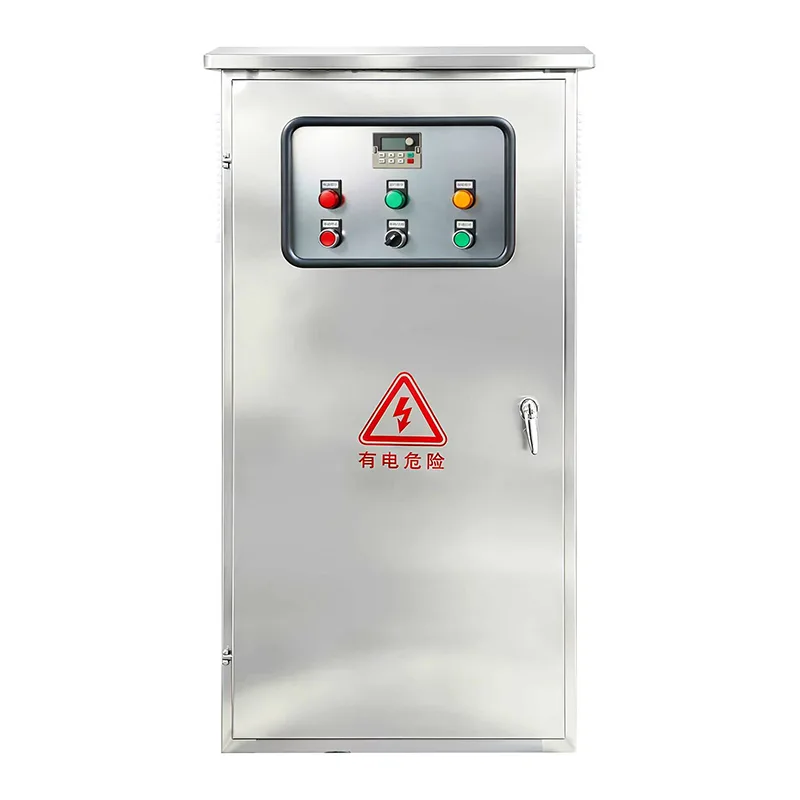

Disponible dans des configurations flexibles pour s'adapter à n'importe quelle disposition de site de recharge, l'armoire de distribution d'énergie pour chargeur EV de qualité de l'usine Csivei accepte une seule alimentation CA entrante - généralement 400 V triphasé avec des courants nominaux de 100 A à 1 600 A et plus - et la distribue à plusieurs circuits de chargeur sortants. Chaque départ est protégé individuellement par un disjoncteur à boîtier moulé ou un sectionneur à fusible, avec une protection contre les courants résiduels dédiée si nécessaire. Un compartiment de comptage d'énergie centralisé accueille des compteurs payants, permettant une facturation par circuit ou par chargeur conformément aux exigences des services publics locaux. Une protection contre les surtensions de type 1+2 sur le bus principal protège l'ensemble du site contre les surtensions transitoires induites par la foudre. Le boîtier de l'armoire, classé IP54 à IP65 selon l'environnement de déploiement, est fabriqué en acier galvanisé avec un revêtement en poudre résistant aux intempéries. Un contrôleur de gestion d'énergie intelligent en option assure l'équilibrage de charge, la rotation des phases, la planification des chargeurs et la surveillance en temps réel via RS485 Modbus ou Ethernet, s'intégrant de manière transparente aux plates-formes de gestion de charge basées sur OCPP. La conformité totale avec les normes CEI 61439-1, CEI 60364-7-722 et les normes régionales applicables est maintenue.
Servant d'épine dorsale électrique de toute installation de recharge de VE moderne, l'armoire de distribution d'énergie pour chargeur de VE consolide la gestion de l'énergie du site dans un seul boîtier conçu en usine, réduisant ainsi les travaux électriques sur site, accélérant la mise en service et améliorant la sécurité opérationnelle.
Les zones de service autoroutières, les places de recharge urbaines et les stations-service qui déploient plusieurs chargeurs rapides CC nécessitent une distribution d'énergie robuste et de grande capacité. L'armoire reçoit l'alimentation électrique principale et distribue des alimentations protégées et mesurées individuellement à chaque chargeur. Le compartiment de mesure centralisé prend en charge la facturation de niveau utilitaire pour chaque baie, tandis que la protection contre les surtensions intégrée protège les composants électroniques de puissance coûteux à chargeur rapide contre les transitoires du réseau.
Les dépôts de bus électriques, les centres de livraison du dernier kilomètre et les parcs de véhicules municipaux utilisent plusieurs chargeurs simultanément pendant les fenêtres de recharge de nuit. L'armoire de distribution centralise l'alimentation entrante et la gestion de la charge, permettant à l'opérateur du dépôt d'équilibrer la demande entre les chargeurs, d'éviter les déclenchements du disjoncteur principal et de planifier la recharge en dehors des périodes tarifaires de pointe. La capacité d'alimentation généreuse de l'armoire permet de répondre à l'expansion future de la flotte sans retouches électriques majeures.
Les tours de bureaux, les centres commerciaux et les parcs d'affaires proposant des recharges de véhicules électriques aux employés ou aux clients déploient généralement des dizaines de chargeurs CA sur plusieurs niveaux de stationnement. Une armoire de distribution centrale par étage ou zone accepte une alimentation secondaire et distribue l'énergie aux chargeurs muraux individuels. Le comptage par circuit permet une répartition précise des coûts énergétiques entre les entreprises locataires ou les budgets des services.
Les développements résidentiels à plusieurs étages qui modernisent la recharge des véhicules électriques sur des dizaines ou des centaines de places de stationnement bénéficient d'une approche d'armoire de distribution. Une ou plusieurs armoires situées dans les salles de colonnes électriques ou dans les salles de commande au niveau du parking reçoivent l'alimentation dédiée aux véhicules électriques du bâtiment et distribuent des alimentations protégées et mesurées aux chargeurs individuels dans les baies résidentes. La gestion de la charge au sein de l'armoire empêche la recharge des véhicules électriques de dépasser la capacité électrique allouée au bâtiment.
Les sites de recharge autonomes éloignés des infrastructures urbaines manquent souvent de tableaux de distribution BT existants adaptés aux charges des chargeurs de véhicules électriques. Une armoire de distribution d'énergie dédiée déployée à côté du transformateur ou du groupe électrogène fournit un point de distribution BT complet et préconfiguré, éliminant ainsi le besoin de fabrication de tableaux personnalisés sur site et réduisant considérablement le temps de mise en service.
Les développements à grande échelle combinant des parkings résidentiels, commerciaux, commerciaux et publics peuvent déployer plusieurs armoires de distribution dans une architecture à plusieurs niveaux. Une armoire d'arrivée principale au niveau de la sous-station alimente les armoires de distribution secondaires dans chaque zone de stationnement, créant ainsi une topologie de distribution d'énergie structurée et évolutive qui correspond à la construction par étapes et à l'adoption croissante des véhicules électriques.
L'armoire de distribution d'énergie pour chargeur EV est conçue comme un tableau de distribution BT entièrement intégré et assemblé en usine, spécialement conçu pour les demandes électriques uniques de l'infrastructure de recharge des véhicules électriques.
La section d'arrivée de l'armoire accepte des câbles d'alimentation secteur simples ou doubles terminés par un disjoncteur principal ou un disjoncteur pneumatique conçu pour répondre à la demande maximale du site. Les ACB avec protection basée sur un microprocesseur offrent des seuils réglables pour la protection contre les surcharges, les courts-circuits et les défauts de terre, avec des fonctionnalités d'atténuation des arcs électriques si nécessaire. La protection contre les surtensions entrantes — SPD de type 1 capables de gérer des courants impulsionnels jusqu'à 25 kA (10/350 μs) — constitue la première ligne de défense contre les coups de foudre directs sur l'infrastructure en amont.
Plusieurs circuits de chargeur sortants sont protégés par des disjoncteurs individuels à boîtier moulé ou des sectionneurs à fusible, chacun étant conçu pour le courant d'entrée maximum du chargeur connecté. Les départs sont disposés pour une distribution de phase équilibrée à travers le système de jeu de barres triphasé, minimisant le courant neutre et améliorant la qualité globale de l'énergie. Pour les alimentations de chargeur rapide CC, les MCCB avec réglages de déclenchement magnétique réglables s'adaptent aux caractéristiques d'appel du chargeur sans déclenchement intempestif. Une protection contre les courants résiduels — Type B ou Type A avec détection 6 mA CC — est fournie sur les circuits concernés conformément à la norme CEI 60364-7-722.
Un compartiment de comptage dédié abrite des compteurs d'énergie payants pour chaque circuit sortant ou groupe de circuits, en fonction des exigences de facturation. Les compteurs communiquent via Modbus RTU ou TCP/IP avec un concentrateur de données centralisé, qui transmet les données consolidées à la plateforme de gestion de facturation ou au système de facturation des services publics. Des compteurs certifiés MID ou équivalents sont disponibles pour les marchés nécessitant un comptage réglementaire des revenus.
Un contrôleur de gestion de charge intégré en option surveille la consommation en temps réel sur l'arrivée principale et chaque départ. Lorsque la demande totale du site approche du maximum configuré, le contrôleur alloue dynamiquement la capacité disponible entre les chargeurs connectés, réduisant ainsi la sortie sur les baies de priorité inférieure, reportant les sessions planifiées ou activant la rotation des phases pour maintenir le service tout en empêchant la surcharge du disjoncteur principal. La communication avec les chargeurs individuels s'effectue via OCPP ou Modbus direct, et le contrôleur peut répondre à des signaux externes tels que les tarifs selon l'heure, la disponibilité de la production solaire ou les commandes du système de gestion de l'énergie du bâtiment.
Le système de jeu de barres principal est fabriqué en cuivre étamé ou en aluminium, dimensionné pour le courant nominal avec un déclassement approprié pour l'augmentation de la température interne de l'enceinte. Les supports de barres omnibus sont en polymère renforcé de fibres de verre, conçus pour résister aux courts-circuits. Le câblage interne utilise un câble ignifuge, à faible fumée et sans halogène, avec tous les circuits de commande et de mesure séparés du chemin d'alimentation. L'entrée des câbles s'effectue via des plaques passe-câbles amovibles dans la base de l'armoire, dimensionnées pour les sections de câbles entrants et sortants spécifiées.
L'armoire au sol est construite en tôle d'acier galvanisé de 1,5 mm à 2,0 mm, avec des coutures entièrement soudées et une finition thermolaquée stabilisée aux UV. L'indice de protection standard est IP54, IP65 étant disponible pour les environnements extérieurs ou très poussiéreux. Le boîtier comprend une porte avant à charnières avec joint d'étanchéité avec poignée verrouillable et fenêtre de visualisation en option sur les instruments de mesure. La ventilation passive est assurée par des persiennes filtrées ou des drains de ventilation, avec une convection naturelle aidée par des trajets d'air calculés. Pour les armoires à haute densité de charge continue, une ventilation à air pulsé contrôlée par thermostat est intégrée, avec des contacts d'alarme en cas de panne de ventilateur. Des radiateurs anti-condensation internes sont disponibles pour les installations froides ou à forte humidité.
L'armoire est conçue et testée selon les normes CEI 61439-1 et CEI 61439-2 pour les ensembles d'appareillages de commutation et de commande basse tension, avec une conformité spécifique à la norme CEI 60364-7-722 pour les équipements d'alimentation EV. Le confinement des défauts d'arc interne, le blindage des composants protège-doigts et un isolateur d'entrée principal utilisable sans ouvrir la porte de l'armoire sont standards. La continuité de la terre sur toutes les sections est assurée via un jeu de barres de terre de protection dédié lié au boîtier. Tous les composants portent le marquage CE, avec des certifications UL et autres certifications régionales disponibles.
Q1 : Combien de chargeurs une armoire de distribution peut-elle prendre en charge ?
Le nombre de départs est entièrement configurable. Une seule armoire peut généralement prendre en charge 4 à 24 circuits de chargeur, en fonction du courant nominal de chaque chargeur et de la capacité totale d'alimentation entrante. Pour les sites plus grands, plusieurs armoires peuvent être mises en cascade dans une topologie de distribution principale et secondaire.
Q2 : Ai-je besoin d’un compteur séparé pour chaque circuit de chargeur ?
Cela dépend de vos besoins de facturation. Pour la recharge publique où chaque baie doit être facturée indépendamment, un comptage par circuit est recommandé. Pour les dépôts de flotte ou la recharge sur le lieu de travail où la consommation totale d'énergie est allouée en interne, un comptage de groupe peut suffire. L'armoire peut être configurée pour l'une ou l'autre approche.
Q3 : Quelles tensions d'alimentation et courants nominaux entrants sont disponibles ?
Les configurations standard acceptent 230/400 V triphasé, 50/60 Hz, avec des courants nominaux entrants de 100 A à 1 600 A. Des notes plus élevées sont disponibles sur demande. Pour les installations plus importantes, un transformateur dédié peut alimenter directement l'armoire.
Q4 : L’armoire peut-elle être installée à l’extérieur à côté des chargeurs ?
Oui. L'armoire est disponible en version IP55 ou IP65 pour une installation en extérieur. Un auvent pare-soleil et un chauffage anti-condensation sont recommandés pour un service extérieur prolongé dans des climats chauds, humides ou froids. L'armoire peut être montée sur un socle ou une dalle en béton, avec une entrée de câble inférieure via des plaques passe-câbles scellées.
Q5 : Qu'est-ce que le contrôleur de gestion de charge et comment fonctionne-t-il ?
Le contrôleur intelligent en option surveille la consommation en temps réel sur tous les circuits. Lorsque la demande totale approche la charge maximale autorisée du site, il réduit dynamiquement la puissance des chargeurs de moindre priorité ou alterne les programmes de charge pour empêcher le disjoncteur principal de se déclencher. Cela permet de connecter davantage de chargeurs à une alimentation donnée, réduisant ainsi la capacité de connexion au réseau requise et les coûts de services publics associés.
Q6 : Comment cette armoire s'intègre-t-elle à un système de gestion de charge (CMS) ?
Le contrôleur de gestion de mesure et de charge de l'armoire prend en charge Modbus RTU/TCP et peut s'interfacer avec les plates-formes de gestion de charge conformes à l'OCPP. Les données des compteurs et l'état des alarmes sont transmis au CMS, permettant aux opérateurs de visualiser la distribution électrique à l'échelle du site dans le même tableau de bord que celui utilisé pour la gestion des chargeurs.
Q7 : L'armoire peut-elle accueillir de futurs ajouts de chargeurs ?
Oui. L'armoire peut être fournie avec des positions de départ de rechange, une capacité de jeu de barres préinstallée et un espace pour des modules de mesure supplémentaires. Cela permet d'ajouter de nouveaux circuits de chargeur en connectant le câble du chargeur et en installant le disjoncteur d'alimentation, sans qu'aucune modification du jeu de barres ne soit nécessaire.
Q8 : À quelles normes réglementaires le cabinet se conforme-t-il ?
L'armoire est construite et testée selon la norme CEI 61439-1/2, avec des exigences d'installation spécifiques pour les véhicules électriques selon la norme CEI 60364-7-722. Des certifications régionales, notamment CE, UKCA et équivalentes, sont disponibles. Nous fournissons une documentation complète comprenant des schémas unifilaires, des certificats de test et des manuels d'installation avec chaque armoire.
Une chaîne nationale de vente au détail de carburant exploitant plus de 200 stations-service a entrepris un programme ambitieux visant à installer des centres de recharge rapide à courant continu sur des sites à fort trafic le long des principales autoroutes. Chaque site devait déployer quatre à huit chargeurs rapides CC à double canon, créant ainsi 8 à 16 baies de chargement. Le déploiement devait être réalisé par étapes, avec la possibilité de doubler la capacité de recharge à des dates ultérieures.
Chaque site présentait un ensemble cohérent de défis en matière d’infrastructure électrique. La distribution BT existante au sein du kiosque de la station-service n'a pas été conçue pour répondre aux demandes des chargeurs rapides DC, qui pourraient nécessiter collectivement 400A à 800A par site. La fabrication de tableaux de distribution personnalisés sur site pour chaque emplacement entraînerait des coûts d'ingénierie importants, une qualité incohérente et des temps d'arrêt prolongés pendant l'installation. Le point de connexion au réseau électrique était souvent situé à l’écart des emplacements idéaux pour les chargeurs, ce qui nécessitait une approche structurée de la distribution par câble.
Le détaillant exigeait également une mesure centralisée de l'énergie pour chaque baie de recharge afin de prendre en charge la facturation client par session, et exigeait une protection robuste pour les composants électroniques coûteux du chargeur rapide. Les stations-service étant classées zones dangereuses, une sécurité électrique stricte et le respect de la réglementation n'étaient pas négociables.
Une armoire de distribution électrique standardisée, conçue en usine, a été sélectionnée comme épine dorsale de chaque site. Chaque armoire a été configurée pour répondre aux besoins électriques du site et au nombre de chargeurs – généralement une alimentation entrante de 630 A ou 800 A avec huit circuits d'alimentation sortants de 125 A à 160 A.
● Un boîtier pré-testé a remplacé ce qui aurait été un tableau de distribution sur mesure, économisant ainsi des semaines d'ingénierie électrique sur site par site.
● La mesure des revenus par circuit dans le compartiment de mesure dédié de l'armoire a fourni des données de facturation conformes aux services publics pour chaque baie de recharge, intégrées directement dans la plate-forme de paiement du détaillant.
● Une protection contre les surtensions de type 1 + 2 sur l'alimentation principale entrante et des SPD de type 2 sur les départs ont fourni une protection en couches pour l'électronique du chargeur.
● L'isolateur principal d'arrivée et les disjoncteurs d'alimentation individuels ont permis une isolation sûre pour la maintenance, avec une fonction de verrouillage pour la sécurité de l'entrepreneur.
● Le boîtier IP65 pour l'extérieur avec chauffage anti-condensation permettait à l'armoire d'être positionnée à côté des chargeurs, minimisant ainsi les câbles sortants.
● Des emplacements d'alimentation de rechange ont été inclus sur chaque site, permettant de connecter des chargeurs supplémentaires dans les phases futures sans remplacement d'armoire ni retouche électrique majeure.
Des armoires de distribution d'énergie standardisées pour chargeurs de véhicules électriques de 800 A avec huit circuits d'alimentation sortants ont été déployées sur les 50 premiers sites. Chaque armoire comprenait des compteurs de qualité commerciale sur tous les circuits, une protection contre les surtensions de type 1+2 et un boîtier IP65 avec chauffage anti-condensation. Les armoires ont été fabriquées, testées et expédiées sous forme d'assemblages complets, ne nécessitant qu'une connexion d'alimentation entrante et un câblage de chargeur sortant sur site. Le délai de mise en service était en moyenne inférieur à deux jours par site, de la livraison à la mise sous tension.
● Le temps de mise en service du site a été réduit d'environ 60 % par rapport aux solutions de standard personnalisé, accélérant ainsi le programme de déploiement national.
● La conception standardisée de l'armoire a éliminé les variations de qualité électrique et de conformité en matière de sécurité sur l'ensemble du portefeuille de sites.
● Après 18 mois de fonctionnement, aucune panne électrique liée à l'armoire n'a été enregistrée, et il a été confirmé que la protection contre les surtensions a fonctionné sur deux sites lors d'événements de foudre, protégeant l'électronique du chargeur en aval.
● Les positions d'alimentation de rechange ont été activées sur 15 sites au cours de la deuxième phase du déploiement, avec de nouveaux circuits de chargeur ajoutés en moins d'une journée, validant ainsi la stratégie de conception évolutive.
● Le détaillant de carburant a depuis adopté les mêmes spécifications d'armoire pour 50 sites supplémentaires, son équipe d'ingénierie électrique citant l'intégration de l'armoire avec sa plate-forme CMS centralisée comme un avantage opérationnel clé.
