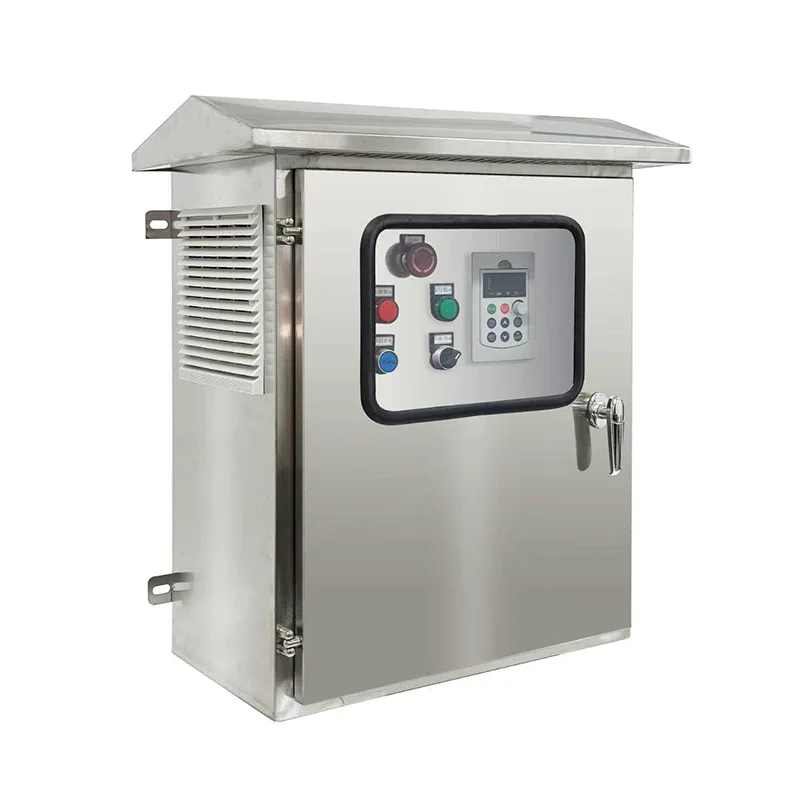

Logé dans une armoire en acier robuste au sol classée IP54 ou supérieure, ce système d'onduleur intègre la chaîne complète de conversion de puissance — protection d'entrée CC, plusieurs canaux d'entrée MPPT, un étage de variateur de fréquence, filtrage de sortie CA et un contrôleur de système complet — le tout pré-câblé et testé en usine pour un déploiement rapide sur le terrain. Les puissances nominales s'étendent de 2,2 kW à plus de 250 kW, prenant en charge les moteurs de pompe CA monophasés et triphasés à des tensions standard. L'algorithme MPPT avancé atteint une efficacité de suivi > 99 %, ajustant dynamiquement la vitesse du moteur en temps réel à mesure que l'irradiation solaire change tout au long de la journée, garantissant ainsi un apport d'eau quotidien maximal. Une option d'entrée hybride accepte une alimentation de secours du réseau CA ou d'un générateur diesel, commutant automatiquement pour maintenir le débit d'eau pendant les périodes couvertes ou pendant le fonctionnement nocturne. Les protections intégrées du système couvrent la marche à sec, la surcharge, la surtension, la sous-tension, la perte de phase et les courts-circuits, tandis qu'une logique de veille et de réveil automatique basée sur un seuil de puissance minimum défini par l'utilisateur protège la pompe et les panneaux. Une IHM graphique à écran tactile affiche les données de puissance, de tension, de débit et d'énergie en temps réel, avec des interfaces RS485 et GPRS/4G/Wi-Fi en option permettant la surveillance à distance et l'intégration dans les plateformes SCADA ou IoT via Modbus. Tous les composants électriques sont logés dans une armoire climatisée avec refroidissement à air pulsé filtré, protection contre les surtensions et entièrement conforme aux normes CEI et aux normes de réseau locales en vigueur.
Conçu pour un approvisionnement en eau fiable toute l'année là où l'alimentation du réseau est peu fiable ou absente, l'armoire d'onduleur de pompage solaire fournit un contrôle de pompe autonome et sans surveillance pour les systèmes d'eau agricoles, communautaires et industriels.
Les projets d'irrigation à grande échelle, les systèmes d'alimentation goutte à goutte et les opérations à pivot central dans les terres agricoles isolées sont des candidats idéaux. L'onduleur entraîne des pompes triphasées haute puissance directement à partir des panneaux solaires, fournissant un débit maximal pendant les heures de pointe d'ensoleillement, précisément lorsque les cultures ont le plus besoin d'eau. La capacité d’entrée hybride permet une sauvegarde transparente du réseau ou du générateur pendant les étapes de croissance critiques. Sans batteries à entretenir et avec une installation extérieure résistante aux intempéries, les agriculteurs bénéficient de coûts énergétiques et opérationnels considérablement réduits par rapport au pompage diesel.
Les villages ruraux, les colonies isolées et les autorités municipales des eaux peuvent déployer des forages de pompage à l'énergie solaire pour fournir de l'eau potable. Le fonctionnement automatique de l'onduleur — commençant au lever du soleil et s'arrêtant au coucher du soleil ou lorsque le réservoir de stockage est plein — élimine la nécessité d'une intervention quotidienne de l'opérateur. La surveillance à distance via GPRS/4G permet aux autorités chargées de l'eau de suivre l'état des pompes, le débit d'eau et l'état du système à partir d'une salle de contrôle centrale, réduisant ainsi les visites coûteuses sur site. La construction robuste de l'armoire protège contre la poussière, les insectes et les conditions météorologiques saisonnières extrêmes.
Les élevages de bovins, les élevages de moutons et les exploitations de pâturage isolées réparties sur de vastes zones ont besoin d'un approvisionnement en eau fiable dans les réservoirs et les auges de stockage. L'onduleur se connecte directement aux pompes de forage, éliminant ainsi la logistique des générateurs diesel et les coûts de livraison de carburant. Le pompage à l’énergie solaire s’aligne naturellement sur la demande estivale, lorsque la consommation d’eau des animaux atteint son maximum. La protection contre la marche à sec interrompt automatiquement le fonctionnement de la pompe si le niveau d'eau baisse, évitant ainsi une épuisement coûteux du moteur de fond.
Les opérations minières, les carrières et les installations industrielles situées dans des zones hors réseau peuvent utiliser le système pour l'approvisionnement en eau de traitement, la déshydratation ou les bassins de transfert des eaux usées. La construction robuste de l'armoire de l'onduleur avec filtration de la poussière et refroidissement actif convient aux environnements industriels difficiles. L'intégration des entrées hybrides avec les générateurs de secours existants garantit un fonctionnement continu quelles que soient les conditions météorologiques.
Les projets de plantation d’arbres à grande échelle, de restauration des prairies et d’irrigation du désert reposent sur un approvisionnement constant en eau dans des environnements éloignés et inhospitaliers. Les onduleurs de pompage solaire offrent un fonctionnement autonome sans logistique de carburant, avec une surveillance à distance permettant une gestion centralisée de plusieurs sites de pompage dispersés sur de vastes territoires.
L'armoire d'onduleur de pompage solaire intègre la suite complète de conversion de puissance, de contrôle et de protection dans un boîtier standardisé et testé en usine, réduisant ainsi l'ingénierie du site, accélérant la mise en service et maximisant la fiabilité à long terme.
Les panneaux solaires sont connectés à l'onduleur via plusieurs canaux d'entrée MPPT indépendants, chacun avec des fusibles CC dédiés, des dispositifs de protection contre les surtensions et un appareillage d'isolement logé dans la section d'entrée de l'armoire. Le contrôleur MPPT analyse en permanence la tension du réseau sur une large plage (généralement 460 V à 850 V CC pour les systèmes plus importants) pour localiser le point de puissance maximale, atteignant une efficacité de suivi statique > 99 %. Les configurations à double ou triple canal MPPT permettent à des chaînes avec différentes orientations, angles d'inclinaison ou profils d'ombrage de fonctionner à leur niveau optimal individuel, augmentant considérablement le rendement énergétique quotidien total par rapport aux conceptions à un seul MPPT.
Le bus CC régulé par MPPT alimente un étage d'entraînement à fréquence variable hautes performances construit autour de modules IGBT de sixième génération et d'un contrôle DSP haute vitesse. L'onduleur synthétise une sortie PWM sinusoïdale avec une tension et une fréquence réglables (0–50/60 Hz ou plus), permettant un contrôle du moteur à démarrage progressif sans courant d'appel — essentiel pour protéger les enroulements de pompe submersible. Le contrôle V/f avancé avec compensation de glissement, augmentation du couple et courbes d'optimisation automatique de l'énergie correspond aux caractéristiques du moteur sur toute la plage de vitesse. Le filtrage de sortie — à l'aide de selfs de liaison CC, d'inductances de sortie et de filtres dV/dt, le cas échéant — garantit de longs parcours de câbles entre l'onduleur et la pompe de forage sans contrainte d'isolation du moteur ni courants de roulement.
Une fonction intégrée de transfert et de synchronisation automatique accepte une entrée CA auxiliaire du réseau ou d'un générateur diesel. Le contrôleur du système compare en permanence la puissance photovoltaïque disponible à la puissance de fonctionnement requise de la pompe. Lorsque l'irradiation solaire tombe en dessous d'un seuil défini par l'utilisateur, l'entrée CA complète ou remplace automatiquement l'alimentation photovoltaïque, maintenant ainsi la production d'eau sans interruption. Les modes de priorité CA uniquement, PV uniquement et hybride sont configurables par l'utilisateur. Le mode priorité PV maximise l'utilisation de l'énergie solaire tout en utilisant le courant alternatif uniquement pour couvrir les déficits, minimisant ainsi les coûts de carburant ou d'électricité.
Le contrôleur intégré implémente une suite de protections dédiées aux pompes que l'on ne trouve pas dans les VFD génériques. La détection de marche à sec surveille le courant du moteur, le facteur de puissance et la fréquence en temps réel, identifiant la signature caractéristique de faible charge d'une pompe non amorcée ou fonctionnant à sec dans la seconde suivant la détection, puis déclenchant une routine de tentative d'arrêt automatique et de redémarrage chronométré. Une protection de puissance minimale empêche un fonctionnement inefficace à basse vitesse qui gaspille de l'eau sans pompage productif. Le mode veille s'active lorsque l'énergie solaire disponible descend en dessous d'un seuil de réveil défini par l'utilisateur, entrant dans un état de surveillance de faible consommation et reprenant automatiquement lorsque l'irradiation revient. La détection du niveau d'eau à partir d'un interrupteur à flotteur au niveau du réservoir ou d'une entrée d'un transducteur de pression arrête la pompe pour éviter tout débordement, indépendamment du cycle solaire quotidien.
L'armoire sur pied est fabriquée à partir de tôle d'acier galvanisée avec une finition thermolaquée résistante aux intempéries, atteignant les indices IP54, IP55 ou IP65 selon les spécifications du modèle. L'armoire est divisée en compartiments fonctionnels (entrée CC, conversion de puissance, contrôle et sortie CA) avec des portes à charnières avec joints offrant un accès direct à tous les composants réparables. Un système de refroidissement à air pulsé filtré avec des ventilateurs à vitesse variable et à température contrôlée maintient une température ambiante interne optimale pour l'électronique de puissance. Les prises d'air utilisent des filtres à haute efficacité adaptés aux environnements agricoles poussiéreux ; les versions tropicalisées ajoutent un revêtement conforme sur tous les PCB pour les régions à forte humidité. Des radiateurs anti-condensation intégrés à commande thermostatique sont disponibles pour les déploiements dans des climats froids.
Une IHM à écran tactile couleur montée sur la porte fournit un aperçu de l'état du système, notamment la puissance d'entrée PV, la vitesse du moteur, la tension de sortie, la fréquence, le rendement énergétique quotidien et le débit d'eau cumulé (calculé à partir des courbes de pompe ou d'une entrée de débitmètre). Les paramètres sont protégés par mot de passe avec plusieurs niveaux d'accès. Les interfaces de communication standard incluent RS485 (Modbus RTU) pour l'intégration SCADA, avec des modules GPRS, 4G, Wi-Fi ou Ethernet en option pour une surveillance à distance basée sur le cloud. La plate-forme permet le démarrage/arrêt à distance, la modification des paramètres, l'accusé de réception des alarmes et l'enregistrement des données, permettant ainsi à un seul opérateur de gérer des dizaines de sites de pompage dispersés.
Q1 : Quels types de pompes et tailles de moteur cet onduleur peut-il piloter ?
Le système prend en charge les moteurs à induction CA triphasés et les moteurs synchrones à aimant permanent dans les configurations de pompes submersibles et de surface. Les puissances nominales vont de 2,2 kW à plus de 250 kW. Les applications courantes incluent les pompes de forage pour puits profonds, les pompes centrifuges horizontales et les pompes à turbine. Nous vous aiderons à faire correspondre la capacité de l’onduleur aux données de la plaque signalétique de votre moteur de pompe.
Q2 : Le système nécessite-t-il des piles ?
Non. L’onduleur entraîne la pompe directement à partir de panneaux solaires, sans qu’un parc de batteries ne soit nécessaire. L'eau est pompée pendant les heures d'ensoleillement et stockée dans un réservoir, un réservoir ou un réservoir collecteur, ce qui est bien plus rentable que le stockage de l'électricité dans des batteries. Si un approvisionnement en eau 24 heures sur 24 est nécessaire, l'entrée CA hybride en option peut activer l'alimentation du réseau ou du générateur pendant l'obscurité.
Q3 : De combien de panneaux solaires ai-je besoin et comment sont-ils connectés ?
La configuration du panneau est déterminée par la puissance de votre pompe, l'objectif de volume d'eau quotidien et l'irradiation solaire locale. La plage de tension MPPT de l'onduleur (généralement 460 à 850 V CC pour les systèmes triphasés) définit la longueur de la chaîne en série. Nos ingénieurs commerciaux calculeront la taille du réseau et la configuration des chaînes sur la base d'un simple questionnaire sur site. L'armoire comprend une section combineur CC avec entrées à fusible, simplifiant ainsi le câblage du réseau.
Q4 : Que se passe-t-il par temps nuageux ou pendant les périodes de faible ensoleillement ?
L'onduleur ralentit le moteur de la pompe à mesure que l'énergie solaire diminue, maintenant ainsi un débit d'eau continu mais réduit. Si la puissance tombe en dessous du seuil minimum défini par l'utilisateur, le système passe en mode veille et vérifie périodiquement l'irradiation récupérée. Si le système est équipé de l’option d’entrée hybride CA, l’alimentation du réseau ou du générateur complète ou remplace automatiquement l’énergie solaire pendant les périodes de faible irradiation.
Q5 : Quelle protection est en place pour la pompe ?
Des algorithmes de protection complets couvrent la marche à sec, la surcharge, la surintensité, la surtension, la sous-tension, la perte de phase, les courts-circuits et la surchauffe. La détection de la marche à sec est particulièrement critique pour les applications de forage ; le contrôleur identifie une condition de faible charge typique d'une pompe sèche en quelques secondes et s'arrête avant que le moteur ne soit endommagé, puis lance un cycle de redémarrage automatique chronométré.
Q6 : L'onduleur peut-il être installé à l'extérieur ?
Oui. L'armoire est classée IP54, IP55 ou IP65 selon les spécifications et est conçue pour une installation permanente en extérieur. Il comprend une ventilation filtrée, des joints de porte scellés et un revêtement résistant aux UV. Pour les environnements extrêmes, des options supplémentaires telles que des auvents pare-soleil, une filtration améliorée de la poussière et des chauffages internes anti-condensation sont disponibles.
Q7 : Comment le système est-il surveillé et contrôlé à distance ?
La norme RS485 Modbus RTU permet une intégration SCADA ou HMI locale. Les modules GPRS/4G, Wi-Fi ou Ethernet en option permettent une surveillance à distance basée sur le cloud via un portail Web ou une application mobile. Vous pouvez afficher l'état en temps réel, recevoir des notifications d'alarme, télécharger des données historiques et ajuster les paramètres à distance. Ceci est particulièrement utile pour les sites situés sur une zone géographique dispersée.
Q8 : Quel entretien l’armoire nécessite-t-elle ?
L'entretien de routine est minime : nettoyage ou remplacement trimestriel du filtre à air, inspection visuelle des connexions des câbles et des joints de porte et test fonctionnel annuel des dispositifs de protection. La conception à accès frontal de l'armoire signifie que tous les composants (fusibles, contacteurs, cartes de commande et modules d'alimentation) sont accessibles sans retirer le boîtier.
Une autorité gouvernementale de développement agricole dans une région semi-aride d'Afrique subsaharienne prévoyait de remplacer les pompes d'irrigation alimentées au diesel par de l'énergie solaire dans plusieurs coopératives agricoles. Le projet ciblait 20 sites de forages répartis sur une vaste zone géographique, chacun fournissant de l'eau pour l'horticulture et les grandes cultures irriguées goutte à goutte. La logistique du carburant diesel représentait plus de 60 % des coûts d'exploitation, et les pannes de générateurs interrompaient fréquemment l'irrigation pendant les périodes de croissance critiques.
Chaque site présentait un profil similaire : une pompe de forage submersible triphasée existante de 15 kW à 45 kW, un emplacement éloigné sans connexion au réseau et une saison sèche qui coïncidait exactement avec le pic d'irradiation solaire. Les exigences de l'autorité étaient exigeantes :
● Zéro dépendance à la batterie pour minimiser les coûts d'investissement et de remplacement
● Capacité de fournir un volume d'eau maximal pendant les heures de midi, lorsque l'évapotranspiration des cultures était la plus élevée.
● Protection des pompes submersibles coûteuses contre la marche à sec dans les forages à débit d'eau variable
● Surveillance centralisée à distance des 20 sites depuis le siège régional
● Construction robuste pour résister à la poussière toute l'année, aux pluies saisonnières et aux températures ambiantes atteignant 45 °C
La solution d'onduleur de type armoire a été sélectionnée pour sa livraison entièrement intégrée et pré-testée. Chaque armoire est arrivée sur site pré-câblée avec une protection d'entrée CC, des modules MPPT, l'étage de commande VFD, un filtrage de sortie et le contrôleur du système — ne nécessitant qu'une connexion au générateur photovoltaïque et au câble de la pompe pour la mise en service.
Le MPPT multicanal a permis de diviser le panneau solaire de chaque site en chaînes légèrement orientées est et ouest, prolongeant ainsi les heures de pompage efficaces au-delà d'une configuration purement orientée au sud. L'option d'entrée CA hybride a été spécifiée pour les deux plus grands sites, permettant à un petit générateur de secours de compléter pendant les périodes nuageuses prolongées ou pour une irrigation nocturne occasionnelle.
Surtout, la protection spécifique contre la marche à sec des pompes a donné aux autorités l'assurance que leurs pompes de forage existantes – un coût irrécupérable important – seraient protégées. La logique de mise en veille et de réveil automatique signifiait qu'aucune présence d'opérateur n'était requise quotidiennement ; le système démarrait automatiquement à l'aube et s'arrêtait lorsque les réservoirs de stockage signalaient qu'ils étaient pleins.
Vingt armoires d'onduleurs de pompage solaire allant de 18,5 kW à 45 kW ont été déployées dans les communautés agricoles coopérantes. Chaque armoire comprenait deux canaux MPPT, l'option d'entrée CA hybride sur les deux plus grandes unités et une surveillance à distance GPRS intégrée connectée à la plate-forme SCADA centrale de l'autorité. L'installation et la mise en service ont été réalisées par un entrepreneur en électricité local sur une période de trois mois en saison sèche. Les pompes de forage existantes ont été conservées et connectées directement aux nouveaux onduleurs.
● Les coûts du carburant diesel sur les 20 sites sont tombés à près de zéro, le générateur de secours représentant moins de 2 % du total des heures de fonctionnement annuelles.
● Les volumes de distribution d'eau correspondaient ou dépassaient la référence de pompage diesel, la fenêtre MPPT étendue ajoutant environ 1,5 heure de pompage efficace supplémentaire par jour.
● Pas une seule panne de moteur de pompe ne s'est produite au cours des 18 premiers mois de fonctionnement, attribuée au contrôle de démarrage progressif et à la protection contre la marche à sec.
● Les ingénieurs de l'autorité ont surveillé les 20 sites à partir d'un seul tableau de bord, recevant des alertes SMS automatisées en cas de problème, réduisant ainsi considérablement les coûts de visite sur site.
● Le succès de ce déploiement initial a conduit les autorités à allouer des fonds pour 35 systèmes d'armoires supplémentaires dans la phase suivante, étendant ainsi l'irrigation solaire à de nouvelles communautés agricoles.
