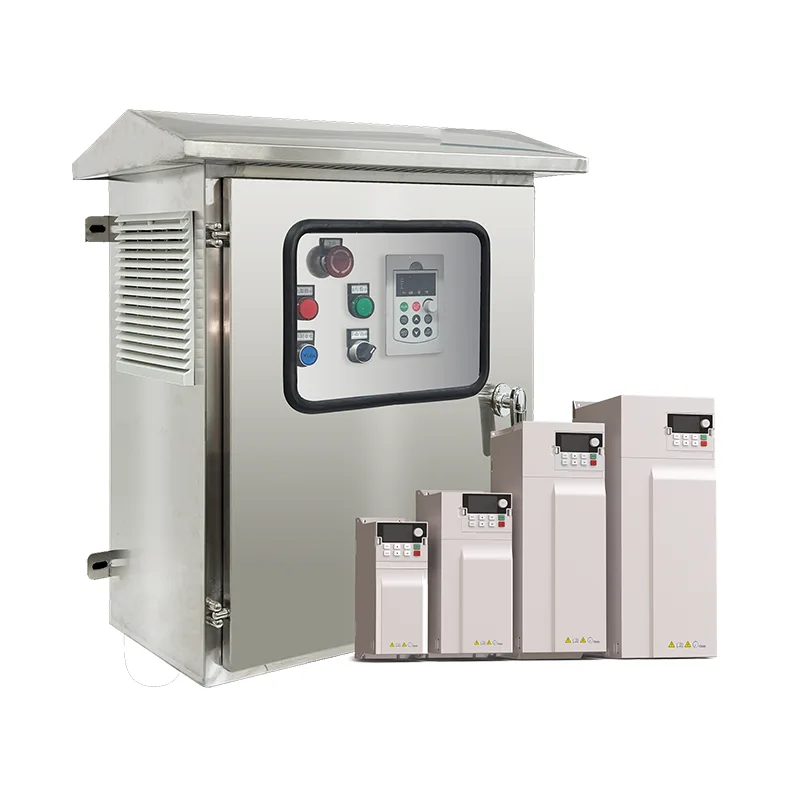

Disponible dans des configurations allant de 2 à 24 chaînes d'entrées, cette armoire de distribution de boîtier de combinaison PV proposée par le principal fabricant chinois Csivei, regroupe les chaînes PV parallèles sur un bus CC commun, chaque canal d'entrée étant protégé par un porte-fusible CC dédié et un fusible conçu pour le courant de court-circuit de la chaîne. Un sectionneur CC principal ou un disjoncteur à boîtier moulé assure une isolation en un seul point de l'ensemble du réseau, tandis que des dispositifs de protection contre les surtensions (type 1+2 ou type 2) sur les jeux de barres positifs et négatifs protègent contre les surtensions transitoires induites par la foudre. Les valeurs nominales des jeux de barres CC s'étendent de 100 A à 800 A et plus, avec des tensions de système jusqu'à 1 000 V CC ou 1 500 V CC selon les spécifications. Le boîtier de l'armoire, construit en acier galvanisé ou en acier inoxydable avec revêtement en poudre résistant aux intempéries, est disponible en indice de protection IP65 ou IP66 pour une exposition directe à l'extérieur. Un module de surveillance intelligent en option mesure le courant par chaîne, la tension du bus et l'état du disjoncteur, transmettant les données via RS485 Modbus RTU aux systèmes SCADA ou à la plate-forme de communication de l'onduleur, permettant une localisation rapide des défauts dans des champs photovoltaïques à grande échelle. La conformité totale avec les normes CEI 61439-1, CEI 61643-11 et les normes régionales pertinentes est maintenue.
Là où plusieurs chaînes photovoltaïques convergent avant l'onduleur, le boîtier de combinaison/armoire de distribution photovoltaïque fournit une agrégation CC organisée et protégée — simplifiant le câblage, améliorant la sécurité et permettant une gestion efficace des défauts.
Dans les installations de pompage solaire agricoles et municipales, les panneaux photovoltaïques s'étendent souvent sur de vastes champs avec des dizaines de chaînes parallèles. Une armoire de combinaison située au centre collecte toutes les entrées de chaîne à proximité du réseau, fournissant une seule alimentation CC gérée à l'onduleur de pompage. Cela minimise les longs et coûteux câbles CC et réduit les pertes par chute de tension. Le dispositif de déconnexion CC intégré offre une isolation sûre pendant la maintenance de la pompe ou de l'onduleur, tandis que le fusible par chaîne garantit qu'un défaut sur une seule chaîne ne se répercute pas en cascade.
Les grandes installations photovoltaïques au sol nécessitent une collecte de courant continu structurée et protégée sur plusieurs zones d'onduleurs. Des armoires de combinaison positionnées à des points stratégiques dans le champ du réseau consolident les groupes de chaînes, alimentant en courant continu une tension plus élevée et un courant plus faible aux onduleurs centraux ou aux postes de transformation. Les versions de surveillance intelligente permettent aux équipes opérationnelles de détecter à distance les chaînes sous-performantes, réduisant ainsi considérablement le temps de dépannage sur des centaines d'hectares.
Les toits d'usines, d'entrepôts et d'immeubles de bureaux présentant plusieurs orientations de chaînes photovoltaïques bénéficient d'armoires de combinaison situées à côté du générateur. Les chaînes sont regroupées par zone de toit, orientation ou profil d'ombrage, puis combinées en une seule sortie CC acheminée via des chemins de câbles jusqu'à la salle de l'onduleur. Le boîtier résistant aux intempéries de l'armoire de distribution du boîtier de combinaison photovoltaïque résiste à l'exposition sur le toit, et l'isolateur principal fournit un point d'arrêt pratique pour les services d'incendie ou les équipes de maintenance.
Les sites éloignés hors réseau, tels que les tours de télécommunications, les camps miniers et les communautés insulaires, combinent souvent le photovoltaïque avec des générateurs diesel. Les armoires de combinaison consolident les chaînes de panneaux solaires avant de les alimenter dans le contrôleur de charge hybride ou l'onduleur. La protection par chaîne est essentielle dans ces applications où l'accès au site est peu fréquent et où l'isolation des pannes doit être automatique et sûre.
Dans les installations de stockage couplées au courant continu, les armoires combineuses regroupent les chaînes photovoltaïques avant de se connecter à un bus CC partagé desservant à la fois l'onduleur et le chargeur de batterie. Les entrées à fusibles et le disjoncteur principal de l'armoire fournissent la protection et l'isolation contre les surintensités requises pour une intégration sûre du système de batterie.
L'armoire de distribution du boîtier de combinaison photovoltaïque est conçue comme un point d'agrégation CC complet et testé en usine — fusionnant la protection des chaînes, la suppression des surtensions et l'intelligence en option dans un seul boîtier.
Chaque canal d'entrée de chaîne PV se termine sur un porte-fusible dédié conçu pour un fonctionnement CC jusqu'à 1 000 V CC ou 1 500 V CC, selon les spécifications du système. Les fusibles sont dimensionnés par courant de court-circuit de chaîne (généralement 1,56 × Isc selon les exigences CEI) et logés dans des supports protégés contre les doigts. Toutes les entrées de chaîne sont isolées individuellement par des sectionneurs à fusibles dédiés, permettant de déconnecter en toute sécurité une seule chaîne à des fins de test ou de maintenance pendant que le reste du réseau continue de fonctionner. Le courant admissible combiné du jeu de barres CC est calculé avec un déclassement approprié pour un fonctionnement continu à pleine charge à des températures ambiantes élevées.
Les parasurtenseurs de type 1+2 ou de type 2 sont installés entre le positif et la terre sur le bus CC principal, testés selon les normes CEI 61643-11 et EN 61643-31. Dans les régions à haut risque de foudre, des SPD de type 1+2 avec un courant de choc nominal de 12,5 kA ou plus sont spécifiés, offrant à la fois une liaison équipotentielle et une protection contre les surtensions transitoires. L'indication de l'état du SPD — généralement un drapeau mécanique vert/rouge — fournit une confirmation visuelle de l'état de préparation opérationnelle, avec des contacts de signalisation à distance en option pour la surveillance de supervision.
Un sectionneur CC principal ou un disjoncteur à boîtier moulé conçu pour le courant complet du jeu de barres et la tension du système sert de dispositif d'isolation du réseau à point unique. Cet interrupteur peut être actionné de l'extérieur via une poignée montée sur la porte, permettant un verrouillage/étiquetage en toute sécurité sans ouvrir l'armoire. Dans les armoires plus grandes, une conception de chambre de coupure et d'éclatement magnétique garantit une interruption sûre des courants de défaut CC, qui sont plus difficiles à éteindre que les arcs CA.
Le boîtier est fabriqué à partir de tôle d'acier galvanisé de 1,5 mm à 2,0 mm ou d'acier inoxydable de qualité 304/316 pour les environnements côtiers et corrosifs. Une finition en poudre résistante aux intempéries et aux UV est appliquée après la fabrication, avec toutes les coutures soudées ou scellées en continu. Les indices de protection IP65 ou IP66 sont standard, IP65 étant adapté à la plupart des applications extérieures et IP66 spécifié pour le lavage à haute pression ou les environnements extrêmement poussiéreux. La porte de l'armoire de distribution du boîtier de combinaison photovoltaïque est équipée d'un joint de compression sur tout le périmètre et de charnières en acier inoxydable. La ventilation passive est assurée par des drains de ventilation filtrés qui égalisent la pression tout en bloquant la pénétration de l'humidité et des insectes. L'augmentation de la température interne est gérée grâce à une section transversale généreuse du jeu de barres et à une conception de densité de courant conservatrice, évitant ainsi les points chauds susceptibles de dégrader les performances des fusibles.
Les câbles d'entrée de chaîne entrent par des presse-étoupes ou des plaques passe-câbles classés IP situés au fond ou sur les côtés de l'armoire, la taille des presse-étoupes étant spécifiée pour correspondre au diamètre du câble du réseau. Les bornes internes sont de type à vis ou à boulon, adaptées aux conducteurs en cuivre ou en aluminium. Les barres omnibus sont en cuivre étamé, dimensionnées pour une distribution uniforme du courant sur tous les canaux d'entrée. Les canaux de gestion des câbles et les points d'arrimage à l'intérieur de l'armoire garantissent une disposition ordonnée et utilisable.
Une carte de surveillance en option mesure le courant de chaque chaîne via des capteurs à effet Hall, la tension du bus, l'état du disjoncteur et l'état du SPD. Les données sont transmises via RS485 Modbus RTU à un enregistreur de données local, à l'onduleur ou à une plate-forme SCADA distante. Les alarmes de déséquilibre de courant de chaîne permettent aux équipes d'exploitation d'identifier les chaînes sous-performantes ou défectueuses depuis la salle de contrôle, éliminant ainsi le besoin d'enquêtes manuelles à l'aide d'une pince multimètre sur de grands réseaux. Le module est auto-alimenté par le bus DC, ne nécessitant aucune alimentation auxiliaire séparée.
L'armoire est conçue et testée selon les normes CEI 61439-1 (ensembles d'appareillages de commutation et de commande basse tension) et CEI 61643-11 (dispositifs de protection contre les surtensions). Des certifications régionales, notamment CE et TUV, sont disponibles en fonction du marché cible.
Q1 : Combien de chaînes photovoltaïques peuvent être combinées dans une armoire de distribution de boîtier de combinaison photovoltaïque ?
Les configurations standard vont de 2 à 24 entrées de chaîne. Des décomptes d’entrées personnalisés sont disponibles sur demande. Le nombre d'entrées, combiné au calibre des fusibles de chaîne, détermine le courant total du jeu de barres. Nos ingénieurs vous aideront à sélectionner la taille d'armoire appropriée en fonction de la conception de votre réseau.
Q2 : Quelle est la différence entre un boîtier de combinaison et une armoire de distribution ?
Les termes sont souvent utilisés de manière interchangeable, mais notre produit remplit les deux fonctions dans un seul boîtier. En tant que combinateur, il regroupe plusieurs entrées de chaîne sur une seule sortie CC. En tant qu'armoire de distribution, elle peut également diviser l'alimentation CC en plusieurs charges ou inclure des fonctionnalités supplémentaires telles qu'un appareillage de commutation CC pour plusieurs entrées d'onduleur. L'armoire peut être configurée pour correspondre à la topologie spécifique de votre système.
Q3 : De quelle tension nominale ai-je besoin : 1 000 V CC ou 1 500 V CC ?
Cela dépend de la tension maximale du système de votre générateur photovoltaïque. La plupart des systèmes résidentiels et commerciaux jusqu'à environ 100 kW utilisent 1 000 V CC. Les systèmes à l'échelle des services publics adoptent de plus en plus le 1 500 V CC pour réduire les pertes de câbles et les quantités de combineurs. Nos armoires sont disponibles dans les deux classes de tension, avec des composants correctement évalués. Ne spécifiez jamais une armoire de 1 000 V pour un générateur de 1 500 V — confirmez d'abord la tension d'entrée maximale de votre onduleur.
Q4 : L'armoire peut-elle être installée à l'extérieur avec une exposition directe à la pluie et au soleil ?
Oui. Le boîtier IP65 standard est conçu pour une installation extérieure permanente, avec des joints de porte scellés, un revêtement résistant aux UV et des drains filtrés. Pour les emplacements extrêmement exposés, IP66 est disponible. Un accessoire de pare-soleil est recommandé dans les climats tropicaux et désertiques pour réduire le chauffage solaire direct et prolonger la durée de vie des composants.
Q5 : Ai-je besoin d’une protection contre les surtensions dans chaque armoire de combinaison ?
Nous le recommandons fortement. Les panneaux photovoltaïques couvrent de grandes surfaces et sont intrinsèquement sensibles aux surtensions induites par les éclairs à proximité. Un seul événement de surtension peut endommager plusieurs chaînes et l'étage d'entrée CC de l'onduleur. Nos armoires incluent des SPD de type 1+2 ou de type 2 en standard, et nous recommandons d'installer des SPD à la fois au niveau du combineur et à l'entrée CC de l'onduleur pour une protection en couches.
Q6 : Qu'est-ce que l'option de surveillance intelligente et en ai-je besoin ?
Le module de surveillance mesure le courant par chaîne et communique les données de performances au niveau de la chaîne à votre SCADA ou plate-forme de surveillance. Pour les petits systèmes avec un accès facile aux baies, des vérifications manuelles peuvent suffire. Pour les sites ou les installations à grande échelle où la localisation rapide des pannes est essentielle, la surveillance intelligente réduit le temps de dépannage de quelques heures à quelques minutes en signalant la chaîne exacte sous-performante.
Q7 : Quel entretien est requis sur l’armoire du combineur ?
Une seule armoire de combinaison a été spécifiée pour chaque site, positionnée à l'extrémité du réseau la plus proche de l'onduleur. Tous les câbles de chaîne ont été acheminés sur une courte distance entre les extrémités du réseau et l'armoire, où ils se sont terminés sur des entrées à fusible individuelles. La sortie CC principale de l'armoire (une seule paire de câbles protégée) reliait le combineur à l'onduleur, réduisant considérablement l'utilisation totale de cuivre et simplifiant le creusement de tranchées.
La fusion par chaîne du coffret était essentielle pour les grands réseaux parallèles. En cas de défaut de chaîne, tel qu'une diode de dérivation en court-circuit ou un module endommagé, le fusible concerné se dégagerait, isolant cette chaîne tandis que le reste du réseau continuait à fonctionner sans être affecté. Sans fusion par chaîne, un seul défaut pourrait potentiellement se réinjecter dans la chaîne défaillante à partir de toutes les autres chaînes parallèles, créant ainsi un risque d'incendie.
La protection contre la foudre était un élément décisif. Les dispositifs de protection contre les surtensions de type 1+2 installés dans chaque armoire constituaient la première ligne de défense contre les surtensions induites, protégeant à la fois le câblage du panneau et l'étage de puissance coûteux de l'onduleur en aval. Le sectionneur CC principal a permis aux techniciens locaux d'isoler en toute sécurité l'ensemble du réseau pendant la maintenance de l'onduleur ou le remplacement de la pompe, avec un dispositif de verrouillage pour empêcher une remise sous tension accidentelle.
Pour les dix plus grands sites, le module de surveillance intelligent en option a été inclus, mesurant le courant par chaîne et transmettant les données au système SCADA central via la liaison GPRS de l'onduleur.
