Chaque panneau de commande CVC est conçu pour répondre aux exigences spécifiques du système mécanique qu'il régit, qu'il s'agisse d'une seule unité de traitement d'air, d'une installation de refroidissement avec plusieurs pompes et tours de refroidissement, ou d'un système de gestion de zone VAV à l'échelle d'un bâtiment. Le boîtier du panneau accueille toute l'infrastructure électrique : isolation de l'alimentation entrante, protection des circuits, démarreurs de moteur (direct en ligne, étoile-triangle, démarreurs progressifs ou variateurs de fréquence), relais de commande, verrouillages de sécurité et contrôleur dédié (généralement un API ou un DDC) avec des bornes de capteur de terrain pour les entrées de température, d'humidité, de pression, de débit et de qualité de l'air. Un écran tactile IHM ou un clavier monté sur la porte offre aux opérateurs une visibilité du système et un contrôle des paramètres en temps réel. La connectivité via BACnet, Modbus ou Ethernet/IP permet une intégration transparente avec les systèmes de gestion de bâtiment (BMS). Les indices de protection IP42 à IP65 conviennent aux salles mécaniques intérieures, aux plates-formes d'usines sur les toits et aux emplacements extérieurs exposés. Des systèmes de protection complets couvrent les courts-circuits, les surcharges, les pertes de phase, les sous/surtensions et les fuites à la terre sur chaque circuit, avec des verrouillages de sécurité obligatoires câblés pour l'arrêt de l'alarme incendie, la protection contre le gel et la protection contre le flux d'air. La conformité totale aux normes CEI 61439-1/2, CEI 60364 et aux normes régionales de sécurité électrique est maintenue.
Qu'il s'agisse d'un seul appareil de traitement de l'air ou d'une installation centrale à l'échelle du campus, les panneaux de commande CVC fournissent l'intelligence électrique centralisée qui permet aux systèmes mécaniques de fonctionner de manière sûre, efficace et en coordination avec le réseau d'automatisation des bâtiments plus large.
Les grandes tours de bureaux, les centres commerciaux et les complexes à usage mixte exploitent plusieurs unités de traitement d'air, refroidisseurs, tours de refroidissement et zones de ventilation. Les panneaux de commande CVC centralisent le contrôle et la protection de chaque ensemble mécanique : un panneau CTA gérant les ventilateurs d'alimentation et de retour, les serpentins de refroidissement, les registres de l'économiseur et l'état du filtre, ou un panneau d'installation de refroidissement séquençant plusieurs compresseurs, pompes primaires et secondaires et ventilateurs de tour de refroidissement. L'intégration avec le BMS du bâtiment via BACnet/IP ou Modbus permet aux gestionnaires des installations de surveiller et d'ajuster tous les systèmes à partir d'un poste de travail central.
Les usines, les usines de transformation et les entrepôts nécessitent souvent une ventilation et un refroidissement des processus dédiés, distincts de la climatisation de confort. Les panneaux de commande de ces environnements gèrent les ventilateurs d'extraction haute puissance, les unités d'air d'appoint, les systèmes de dépoussiérage et les refroidisseurs de processus. Le contrôle basé sur un API avec des protocoles de communication industriels prend en charge une logique de verrouillage complexe, telle que la coordination de la ventilation avec le fonctionnement de la ligne de production ou l'échappement du four de traitement. Les boîtiers robustes dotés d'une protection améliorée contre la poussière et l'humidité résistent aux conditions ambiantes difficiles.
Le refroidissement des centres de données est une fonction critique 24h/24 et 7j/7. Les panneaux de commande CVC gérant les appareils de traitement de l'air des salles informatiques (CRAH), les climatiseurs des salles informatiques (CRAC), les pompes à eau glacée et les ventilateurs de condenseur sont conçus pour la redondance et la fiabilité. L'entrée double alimentation, l'intégration du commutateur de transfert automatique et les sorties d'alarme de sécurité garantissent la poursuite du refroidissement même en cas de perturbations du secteur. Un contrôle de haute précision de la température et de l'humidité, avec la connectivité Modbus/BACnet à la plateforme de gestion de l'infrastructure du centre de données (DCIM), permet une surveillance environnementale en temps réel.
Les salles d'opération, les salles d'isolement, les salles blanches et les services généraux exigent chacun des relations spécifiques en matière de qualité de l'air, de température, d'humidité et de pression. Les panneaux de commande CVC dans les établissements de soins de santé gèrent ces environnements précis. Les fonctions d'alarme critiques (température haute/basse, excursions d'humidité, perte de débit d'air et état du filtre) sont câblées au système d'appel infirmier ou au système de surveillance central du bâtiment. Les panneaux sont conçus pour faciliter la maintenance et intègrent des installations d'isolation permettant un service sans arrêt du système.
Le confort des clients est primordial. Les panneaux de commande CVC gèrent les installations de refroidissement centrales, les systèmes de chaudières, les systèmes de traitement d'air desservant les espaces publics et les contrôleurs de zone des ventilo-convecteurs dans les étages des invités. Des horaires préprogrammés basés sur l'occupation réduisent la consommation d'énergie pendant les périodes de faible occupation tout en garantissant que les chambres atteignent les points de consigne de confort à l'heure d'enregistrement.
Les bâtiments universitaires, les écoles et les installations gouvernementales réparties sur plusieurs structures bénéficient de plates-formes de panneaux de commande CVC standardisées. La salle mécanique de chaque bâtiment est desservie par des panneaux dédiés aux CTA, aux pompes et aux unités terminales, tous reliés en réseau à un BMS à l'échelle du campus. Cette approche simplifie la formation à la maintenance et la gestion des pièces de rechange.

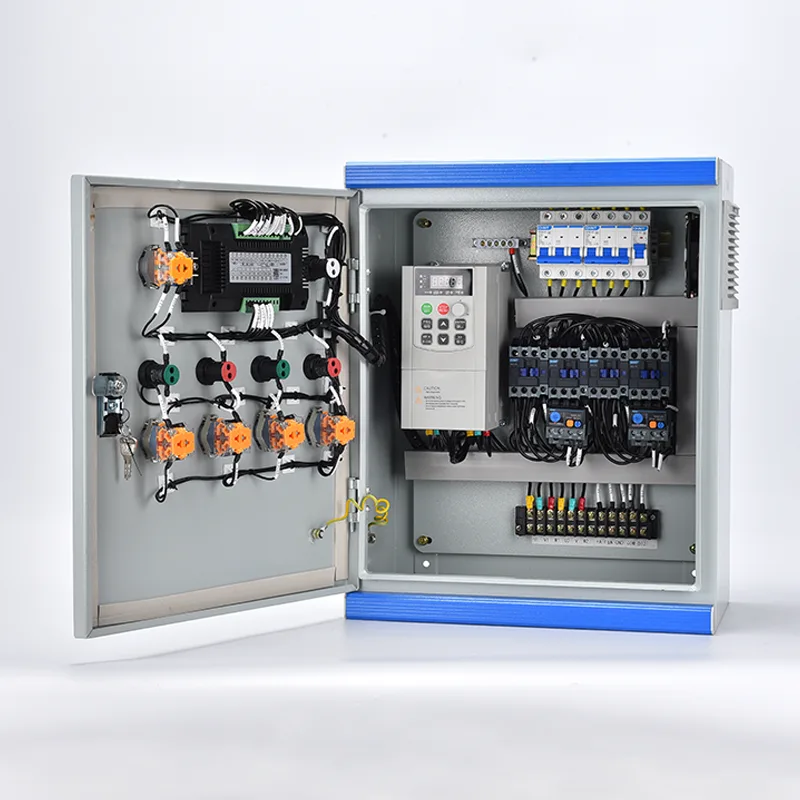

Les panneaux de commande CVC sont conçus comme des ensembles complets de distribution d'énergie, de commande de moteur et d'automatisation, chacun étant conçu sur mesure pour correspondre au calendrier et aux séquences de fonctionnement de l'équipement mécanique.
La section d'arrivée accepte une alimentation triphasée (généralement 400 V/480 V, 50/60 Hz) via un sectionneur principal verrouillable ou un disjoncteur, avec une résistance aux courts-circuits calculée pour le courant de défaut disponible sur le site. La distribution en aval est organisée par fonction des équipements : dérivations séparées pour les ventilateurs, les pompes, les compresseurs et les circuits de contrôle. La protection des circuits moteur est assurée par des disjoncteurs magnéto-thermiques ou des sectionneurs à fusibles adaptés au courant à pleine charge du moteur, avec des relais de surcharge (électroniques ou thermiques) fournissant des courbes de déclenchement de classe CEI 10/20/30. L'alimentation de commande (généralement 24 V CA, 24 V CC ou 230 V CA) est dérivée d'un transformateur de commande dédié avec des circuits secondaires à fusibles indépendants, isolant l'électronique de commande des transitoires côté alimentation.
En fonction de la taille du moteur, des exigences de couple de démarrage et de la tolérance du système mécanique pour le courant d'appel, le panneau intègre la méthode de démarrage appropriée :
● Direct-on-line (DOL) : pour les petits ventilateurs et pompes jusqu'à environ 7,5 kW
● Étoile-triangle : pour les moteurs de moyenne puissance où un courant de démarrage réduit est requis
● Démarreur progressif : pour les pompes et les ventilateurs dont la montée en puissance douce élimine les coups de bélier ou le glissement des courroies
● Variateur de fréquence (VFD) : pour les applications nécessitant une modulation de vitesse en fonction de la demande, telles que les ventilateurs d'alimentation des CTA contrôlés par la pression statique du conduit ou les pompes à eau glacée secondaires répondant à la pression différentielle dans la boucle.
Les VFD sont spécifiés avec une atténuation des harmoniques intégrée (inductances de liaison CC) et des filtres de sortie dV/dt lorsque la longueur des câbles dépasse les limites du fabricant. Tous les variateurs sont configurés pour une communication série avec le contrôleur du panneau pour la référence de vitesse et le retour d'état.
L'architecture de contrôle est sélectionnée en fonction de la complexité de l'application et des exigences d'intégration :
● Les contrôleurs DDC sont typiques des applications CVC commerciales qui s'intègrent dans un BMS via BACnet MS/TP ou BACnet/IP natif. Les bibliothèques d'applications préprogrammées couvrent les séquences standard de CTA, de refroidisseur et de chaudière.
● Le contrôle basé sur PLC est spécifié pour les environnements industriels, le séquençage complexe de plusieurs compresseurs ou lorsque le système doit s'interfacer avec des équipements non CVC tels que des machines de traitement. Les plates-formes API prennent en charge la logique à relais, les blocs fonctionnels ou la programmation de texte structuré, avec la communication Profinet, Ethernet/IP ou Modbus TCP.
● Les deux plates-formes exécutent la séquence de fonctionnement définie : programmes horaires, boucles PID de température/pression, séquence de démarrage/arrêt, génération d'alarmes et journalisation de la durée d'exécution.
Des borniers dédiés acceptent le câblage sur site des capteurs de température (thermistances NTC, RTD, 4-20 mA), des transducteurs et commutateurs de pression, des capteurs d'humidité, des commutateurs de vérification du débit d'air montés sur conduit, des pressostats différentiels pour l'état du filtre et des signaux de retour de vanne/actionneur. Toutes les entrées analogiques sont filtrées et protégées contre les transitoires induits. Les entrées numériques sont isolées individuellement via des optocoupleurs ou des relais interposés. La défaillance du capteur est détectée et déclenchée par une alarme, avec des stratégies de secours configurables, par exemple en passant par défaut à un fonctionnement du ventilateur à vitesse fixe en cas de perte du capteur de pression du conduit.
Un écran tactile IHM couleur monté sur la porte (généralement de 7 pouces ou plus) ou des indicateurs et boutons-poussoirs LED discrets fournissent une interface opérateur locale. L'IHM affiche des graphiques d'état du système en temps réel (température, humidité, pression, durée de fonctionnement de l'équipement, tendances de consommation d'énergie) avec des tableaux de bord configurables par l'utilisateur. Les réglages des paramètres sont protégés par mot de passe avec plusieurs niveaux d'accès (opérateur, superviseur, ingénieur). L'annonce d'alarme comprend un enregistrement des événements horodatés avec suivi des accusés de réception. Pour les panneaux intégrés au BMS, l'IHM peut servir d'outil de commande et de mise en service local plutôt que d'interface quotidienne principale.
Les fonctions de sécurité critiques sont implémentées dans une logique câblée indépendante du contrôleur, garantissant un fonctionnement sans faille même en cas de panne du processeur :
● Interface d'alarme incendie : l'entrée de contact sans potentiel de la centrale incendie force l'arrêt de la CTA et la fermeture du registre.
● Protection contre le gel : le thermostat basse température sur les serpentins à eau déclenche l'unité et ouvre la vanne pour éviter l'éclatement du serpentin.
● Vérification du débit d'air : un pressostat différentiel dans le flux d'air empêche la mise sous tension du chauffage électrique ou à gaz sans contrôle du débit d'air.
● Les commutateurs de réfrigérant haute et basse pression protègent les compresseurs
● Commutateurs sismiques et vibratoires lorsque le code local l'exige
Tous les verrouillages de sécurité sont câblés dans le circuit de déclenchement du relais de commande principal ou de l'API de sécurité, garantissant un arrêt immédiat et inconditionnel.
Le boîtier du panneau est fabriqué à partir de tôle d'acier électrozingué ou inoxydable de 1,5 mm à 2,0 mm avec une finition thermolaquée. Les évaluations courantes incluent :
● IP42/IP43 pour les salles mécaniques intérieures avec des environnements propres et à température contrôlée
● IP54/IP55 pour les locaux techniques, les enceintes d'usine sur les toits ou les emplacements semi-exposés
● IP65 pour les installations extérieures exposées à la pluie, à la poussière et au soleil direct
La gestion thermique active (ventilation à air pulsé filtré avec contrôle thermostatique du ventilateur) est incluse pour les panneaux denses en VFD ou les environnements d'installation à température ambiante élevée. Pour les armoires extérieures, un auvent pare-soleil, un chauffage anti-condensation et une quincaillerie en acier inoxydable résistant à la corrosion sont spécifiés.
Les passerelles de communication traduisent le protocole du contrôleur vers le réseau fédérateur BMS de l'installation. BACnet natif (MS/TP ou IP), Modbus RTU/TCP et des adaptateurs LonWorks ou Ethernet/IP en option sont disponibles. Tous les points surveillés (températures, pressions, débits, état de l'équipement, heures de fonctionnement, données énergétiques et états d'alarme) sont rendus visibles par le BMS. L’ajustement à distance des points de consigne et la gestion des plannings permettent une optimisation énergétique centralisée sur l’ensemble du portefeuille immobilier.
La mesure de puissance intégrée en option mesure la consommation au niveau du panneau ou de la charge individuelle. Le contrôleur peut exécuter des séquences d'optimisation énergétique telles que le refroidissement gratuit de l'économiseur, la ventilation contrôlée par la demande (basée sur le CO₂), le démarrage/arrêt optimal et la réinitialisation de la température de l'eau glacée en fonction des conditions extérieures, réduisant ainsi la consommation annuelle d'énergie CVC de 15 % à 25 % par rapport au contrôle à paramètres fixes.
Q1 : Le panneau de commande CVC est-il un produit standard ou conçu sur mesure pour chaque projet ?
Chaque panneau est conçu sur mesure pour correspondre au calendrier des équipements mécaniques, à la séquence de fonctionnement et à la liste des charges électriques du projet. Nos ingénieurs d'application travaillent à partir de votre P&ID, des fiches techniques de vos équipements et de vos spécifications de contrôle. Les architectures internes standardisées et les bibliothèques de composants garantissent une qualité constante tout en répondant aux exigences spécifiques du site.
Q2 : Quelle plate-forme de contrôleur utilisez-vous : PLC ou DDC ?
Nous proposons les deux et vous recommanderons la plateforme appropriée en fonction de votre projet. Les contrôleurs DDC (natifs BACnet) conviennent aux applications de bâtiments commerciaux avec intégration BMS. Les automates sont spécifiés pour les installations industrielles, les séquences complexes ou lorsque l'intégration avec des équipements non CVC est requise. Un support multifournisseur est disponible : nous travaillons avec des marques leaders et pouvons également proposer des alternatives à plateforme ouverte.
Q3 : Quel équipement CVC le panneau peut-il contrôler ?
Nos panneaux sont configurés pour tous les équipements CVC courants : unités de traitement d'air (à volume constant et VAV), unités de toit monobloc, installations de refroidissement (refroidies par air et refroidies par eau), systèmes de chaudières, tours de refroidissement, systèmes de pompage (primaire, secondaire et tertiaire), ventilo-convecteurs, ventilateurs récupérateurs de chaleur et systèmes d'évacuation/extraction de fumée. Les panneaux multi-équipements gérant l’ensemble d’une salle mécanique sont une offre standard.
Q4 : Le panneau peut-il s'intégrer à notre système de gestion de bâtiment existant ?
Oui. Des protocoles de communication, notamment BACnet/IP, BACnet MS/TP, Modbus RTU, Modbus TCP et LonWorks, sont disponibles. Nous confirmerons le protocole spécifique, le débit en bauds et la liste de points pendant la phase d'ingénierie pour garantir une intégration plug-and-play transparente avec votre BMS.
Q5 : À quelles normes de sécurité et certifications les panneaux répondent-ils ?
Les panneaux sont conçus et testés selon la norme CEI 61439-1/2 pour les ensembles d'appareillages de commutation et de contrôle basse tension. Tous les composants portent le marquage CE. Des certifications régionales supplémentaires (UL, UKCA, etc.) sont disponibles. La documentation complète des tests d'acceptation en usine (FAT) est fournie avec chaque panneau, y compris la vérification des circuits, les tests de résistance d'isolement, les tests de séquence fonctionnelle et la validation du verrouillage de sécurité.
Q6 : Comment le panneau est-il testé avant expédition ?
Chaque panneau est soumis à un test complet d'acceptation en usine comprenant : une vérification du câblage point à point, des tests de résistance d'isolement (circuits d'alimentation et de commande), des tests fonctionnels complets de tous les démarreurs et variateurs de moteur, une vérification de la boucle d'E/S du contrôleur, des tests de séquence de fonctionnement simulés par rapport au récit de contrôle approuvé, des tests d'IHM et d'interface de communication et une vérification de la fonction de verrouillage de sécurité. Un rapport FAT détaillé est fourni avec le panneau.
Q7 : Quel entretien est requis après l’installation ?
L'entretien annuel recommandé comprend : l'imagerie thermique des connexions électriques pour identifier les terminaisons desserrées, la vérification fonctionnelle des verrouillages de sécurité et des arrêts d'urgence, la vérification de l'étalonnage des capteurs, l'inspection des ventilateurs de refroidissement et de l'état des filtres, ainsi que le nettoyage général des composants internes du boîtier. Tous les composants sont accessibles par les portes avant ; les pièces de rechange critiques telles que les fusibles et les bobines de contacteur sont identifiées dans le manuel de maintenance fourni.
Q8 : Pouvez-vous prendre en charge la mise en service sur le terrain ?
L’assistance à la mise en service à distance via appel vidéo est incluse avec chaque panneau. Des services de mise en service sur site et d'intégration BMS peuvent être organisés en fonction de l'emplacement et de la portée du projet.
Un grand aéroport international du Moyen-Orient a construit un nouveau terminal passagers pour répondre à la demande croissante de capacité. Le terminal, qui s'étend sur plus de 700 000 mètres carrés, nécessitait une infrastructure CVC complète pour maintenir le confort des passagers dans les halls de départ, les halls d'arrivée, les zones de vente au détail, les salons et les zones de traitement des bagages, dans des températures extérieures extrêmes atteignant 50°C.
La conception mécanique prévoyait une installation de refroidissement centrale avec 12 refroidisseurs centrifuges refroidis par eau, 48 unités de traitement d'air allant de 15 kW à 160 kW, de nombreux ensembles de pompes à eau réfrigérée (primaire et secondaire), des ventilateurs de tour de refroidissement, des ventilateurs à récupération d'énergie et une ventilation dédiée pour les zones fermées de manutention des bagages et de l'usine. Tout l’équipement était réparti sur plusieurs étages mécaniques et enceintes d’usine sur le toit.
L'entrepreneur en électricité du projet était confronté à un calendrier de construction difficile. La fabrication sur site de panneaux de commande individuels pour chaque élément d'équipement nécessiterait un grand nombre d'électriciens sur place pendant de longues périodes, introduirait des variations de qualité et des erreurs de coordination des risques entre les sous-traitants électriques et de contrôle. L'exploitant de l'aéroport a également exigé l'intégration complète de BACnet avec le BMS d'entreprise de l'installation pour une gestion centralisée de l'énergie et une maintenance prédictive.
L'équipe du projet a choisi d'acheter tous les panneaux de commande CVC sous forme d'assemblages conçus en usine et pré-testés. Les avantages ont été décisifs :
● Chaque panneau a été conçu à partir du calendrier des équipements mécaniques et de la séquence de fonctionnement du consultant en contrôle, garantissant une correspondance individuelle entre chaque panneau et l'équipement qui lui est attribué.
● L'ensemble de la distribution d'énergie interne, de la protection du moteur, des VFD, du câblage de commande, de la logique PLC/DDC et de la configuration IHM ont été entièrement assemblés et testés en usine avant expédition, réduisant ainsi le temps sur site nécessaire au montage du panneau, à la connexion de l'alimentation entrante et à la terminaison des câbles des capteurs de terrain.
● La passerelle de communication BACnet a été préconfigurée et une liste complète des points a été fournie à l'intégrateur BMS avant l'arrivée des panneaux, éliminant ainsi le long débogage du protocole de terrain.
● Les verrouillages de sécurité (arrêt de l'alarme incendie, protection contre le gel pour les serpentins à eau glacée, verrouillage de contrôle du débit d'air pour les radiateurs électriques) ont été câblés en usine avec une vérification documentée, satisfaisant aux exigences strictes de sécurité des autorités aéroportuaires.
● La conception cohérente des panneaux dans les 48 CTA a simplifié la formation des opérateurs et le stockage des pièces de rechange pour l'équipe de maintenance de l'aéroport.
Quatre-vingt-six panneaux de commande CVC ont été fabriqués et livrés, couvrant les refroidisseurs, les pompes, les CTA et les systèmes de récupération d'énergie. Les tailles de panneaux allaient des enceintes murales compactes pour les petites unités de ventilation aux armoires au sol à plusieurs sections pour les AHU de 160 kW avec VFD intégrés. Tous les panneaux incorporaient des passerelles de communication BACnet/IP et des écrans tactiles IHM montés sur la porte pour l'accès de l'opérateur local. Les panneaux ont été expédiés préprogrammés et testés FAT, avec le pack de documentation de chaque panneau comprenant des schémas de câblage tels que construits, des impressions logiques du contrôleur et des certificats FAT.
● Le temps de mise en service sur site a été réduit d'environ 50 % par rapport aux estimations budgétaires basées sur des panneaux traditionnels fabriqués sur site, aidant ainsi le terminal à respecter son délai d'ouverture.
● Le programme FAT d'usine a identifié et corrigé 12 conflits de logique de séquence lors des tests préliminaires ; des problèmes qui autrement auraient surgi lors d'un dépannage coûteux sur site.
● L'intégration complète de BACnet avec le BMS de l'aéroport a été réalisée dans les trois semaines suivant la mise sous tension du panneau, les 86 panneaux transmettant des données opérationnelles et acceptant les commandes de supervision.
● Au cours de la première année d'exploitation, les données enregistrées par le BMS ont permis à l'équipe des installations d'optimiser les programmes de réinitialisation de la température de l'eau glacée, obtenant ainsi une réduction de 12 % de la consommation d'énergie de l'usine de refroidissement par rapport à la référence de conception initiale.
● L'entrepreneur de maintenance de l'aéroport a signalé des travaux correctifs minimes, attribuant la conception standardisée des panneaux et la documentation complète pour une familiarisation efficace de l'équipe.
