L'armoire de démarrage progressif proposée par le principal fabricant chinois Csivei comprend un démarreur progressif triphasé (de 7,5 à 800 kW, 380 à 690 V), un disjoncteur d'arrivée ou un sectionneur à fusible, un contacteur de dérivation intégré, un relais de surcharge moteur et un transformateur de commande. Les caractéristiques de démarrage (limite de courant programmable, temps de rampe de tension et couple initial) sont définies via un clavier numérique ou une IHM. Les fonctions optionnelles incluent une rampe d'arrêt en douceur pour les systèmes de pompe afin d'éviter les coups de bélier. La protection couvre les courts-circuits, les surcharges, les pertes de phase, les sous/surtensions et la surchauffe des thyristors. La communication standard via Modbus RTU permet la connexion au DCS ou SCADA de l'usine ; Profibus, Profinet ou Ethernet/IP en option sont disponibles. Le boîtier au sol est fabriqué en acier galvanisé avec une finition thermolaquée, classé IP42 à IP55, adapté aux salles électriques intérieures et aux environnements industriels poussiéreux.
Pour les moteurs qui fonctionnent à vitesse fixe mais nécessitent un démarrage en douceur pour protéger les équipements entraînés et les réseaux électriques, l'armoire de démarrage progressif constitue une alternative compacte et nécessitant peu d'entretien aux démarreurs directs ou étoile-triangle.
Les pompes de prise d'eau brute, de surpression et de transfert bénéficient d'un démarrage en douceur, qui élimine les coups de bélier dans les canalisations et réduit l'usure mécanique des roues et des accouplements des pompes. La fonction d'arrêt progressif intégrée amortit davantage le claquement du clapet anti-retour et les coups de bélier. Le fonctionnement en dérivation pendant le fonctionnement en régime permanent garantit une génération minimale de chaleur dans l'armoire, même dans les stations de pompage avec une ventilation limitée.
Les refroidisseurs, les ventilateurs des tours de refroidissement et les grands moteurs des unités de traitement d'air dans les bâtiments commerciaux peuvent consommer des courants de démarrage élevés qui provoquent le scintillement des lumières et mettent à rude épreuve les commandes du générateur. Les armoires de démarrage progressif limitent le courant d'appel à 3 à 4 fois la pleine charge, évitant ainsi les chutes de tension. Les contacteurs de dérivation éliminent les pertes continues de thyristors, maintenant ainsi l’efficacité énergétique du système pendant les longues heures de fonctionnement du bâtiment.
Les convoyeurs à bande et les concasseurs de roches nécessitent une application douce du couple lors du démarrage pour protéger les boîtes de vitesses, les épissures de courroie et les accouplements des chocs. La fonction de démarrage réglable du démarreur progressif délivre une brève impulsion de couple élevé avant la montée en puissance, surmontant ainsi la friction de rupture d'une courroie entièrement chargée. Une fois le moteur en marche, le contacteur de dérivation assure un fonctionnement frais et économe en énergie dans des environnements poussiéreux et à haute température.
Les compresseurs à vis et à pistons dans les usines de fabrication, ainsi que les mélangeurs et agitateurs dans le traitement chimique, démarrent sous charge et nécessitent une accélération douce. Les démarreurs progressifs éliminent les transitoires brusques de couple qui accélèrent l'usure des roulements et des aubes, tandis que le fonctionnement en dérivation garantit l'absence de pertes de thyristors lors de longs fonctionnements continus.
Les pompes submersibles pour puits profonds et les grands systèmes de gicleurs dans les zones reculées s'appuient sur des démarreurs progressifs pour protéger les arbres de pompe et les tubages de puits du couple de démarrage. Les armoires sont compatibles avec les alimentations des générateurs, car le courant d'appel réduit permet à un générateur plus petit de démarrer une pompe plus grande. Le fonctionnement du bypass réduit la consommation de carburant pendant la saison d’irrigation.

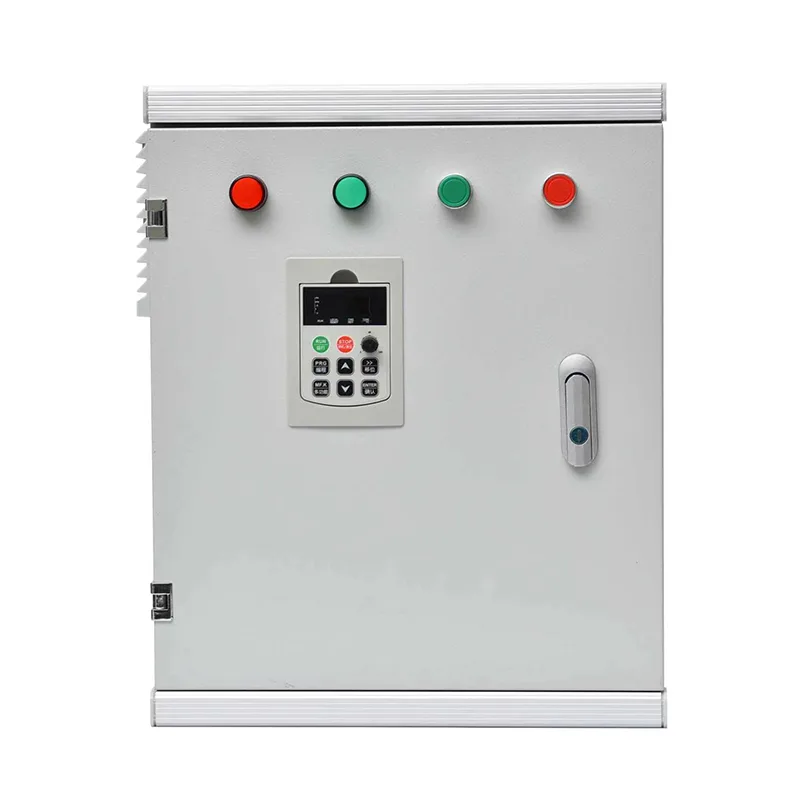

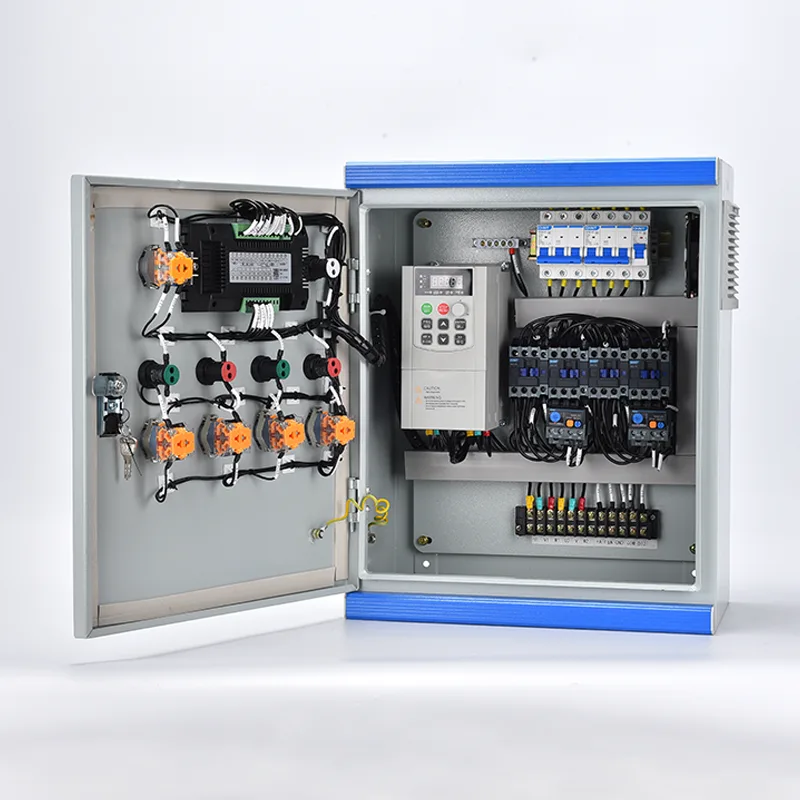

L'armoire de démarrage progressif intègre un démarreur progressif à thyristors avec protection complète du moteur et du circuit dans un seul boîtier pré-câblé, optimisé pour le contrôle de moteur industriel à vitesse fixe.
Le démarreur progressif contrôle six redresseurs anti-parallèles contrôlés par silicium (SCR), une paire par phase, pour augmenter en douceur la tension du moteur depuis un niveau de couple initial réglable (généralement 30 à 60 % du nominal) jusqu'à la pleine tension sur un temps de rampe défini par l'utilisateur (0,5 à 60 secondes). Pendant la montée en puissance, le courant est limité à un multiple défini du courant à pleine charge, généralement 3 à 5x, empêchant ainsi la surcharge du transformateur ou du générateur. Une fois que le moteur approche de la vitesse synchrone, un algorithme interne détecte la chute de courant et signale à un contacteur de dérivation de se fermer, connectant directement le moteur au secteur. Cela détourne le courant des SCR, éliminant ainsi leurs pertes de conduction et leur génération de chaleur.
Après le démarrage, tout le courant du moteur passe par le contacteur de dérivation mécanique, conçu pour un service continu. Les SCR restent désactivés, le démarreur progressif ne contribue donc en rien à l'élévation thermique. Il s'agit d'un avantage clé par rapport aux VFD dans les applications à vitesse fixe : l'armoire fonctionne à basse température et nécessite une ventilation minimale. Si un arrêt progressif est sélectionné, le bypass s'ouvre à l'arrêt et les SCR se réengagent pour réduire progressivement la tension, évitant ainsi les coups de bélier.
L'armoire offre une protection complète du moteur grâce à un disjoncteur magnéto-thermique et un relais électronique de surcharge avec détection de perte de phase et de déséquilibre de courant. La protection contre les courts-circuits est coordonnée pour préserver l'intégrité du SCR. Les protections supplémentaires incluent :
● Protection contre les sous/surtensions, arrêt avant que le moteur ne soit endommagé par des anomalies de tension
● Détection de surchauffe des thyristors, avec alarme et étage de déclenchement
● Détection d'inversion de phase et de perte de phase
● Protection contre le décrochage et le rotor bloqué via le relais
Les verrouillages de sécurité externes (par exemple, arrêt d'urgence, interrupteur de vibration) sont câblés au circuit de commande via des bornes dédiées.
Un clavier numérique avec un écran LCD sur l'unité de démarrage permet le réglage des paramètres locaux, le contrôle de démarrage/arrêt et l'indication de l'état, y compris le courant, la tension et les codes d'erreur du moteur. Une IHM montée sur porte peut être intégrée pour les armoires plus grandes. La norme RS485 Modbus RTU permet le démarrage/arrêt à distance, le téléchargement de paramètres et le rapport d'alarme à un DCS ou SCADA. Pour les réseaux d'usine exigeants, des passerelles Profibus DP, Profinet ou Ethernet/IP sont disponibles.
L'armoire au sol est construite à partir de tôle d'acier galvanisée de gros calibre avec une finition en poudre résistante aux intempéries. Étant donné que la chaleur des thyristors n'est générée que pendant les rampes de démarrage et d'arrêt de quelques secondes, le refroidissement par convection naturelle est souvent suffisant pour les armoires intérieures. Pour les unités de forte puissance ou les environnements à température ambiante élevée, des ventilateurs à air pulsé filtré avec commande thermostatique sont fournis. L'indice de protection standard est IP42 à IP54 ; des notes plus élevées sont disponibles pour les endroits poussiéreux ou extérieurs.
Chaque armoire est soumise à un test d'acceptation en usine comprenant : la mesure de la résistance d'isolement du circuit de puissance, la vérification du circuit d'allumage SCR, le fonctionnement du contacteur de dérivation et les tests fonctionnels de tous les profils de démarrage/arrêt programmés et des fonctions de protection. L'ensemble est conçu et testé selon la norme CEI 61439-1/2, et tous les circuits de commande sont testés selon les normes d'immunité au bruit applicables.
Q1 : Quand dois-je choisir une armoire de démarrage progressif plutôt qu'un démarreur VFD ou DOL ?
Choisissez un démarreur progressif lorsque vous avez besoin d'une accélération douce du moteur et d'un courant d'appel réduit, mais que vous n'avez pas besoin d'une variation continue de la vitesse. Les démarreurs progressifs sont plus simples, génèrent moins de chaleur, coûtent moins cher et sont plus compacts que les VFD. Par rapport au DOL, ils éliminent les surtensions et les chocs mécaniques. Par rapport aux systèmes étoile-triangle, ils fournissent des paramètres de démarrage entièrement réglables et peuvent arrêter en douceur les systèmes de pompe.
Q2 : Quelles tailles de moteurs l’armoire peut-elle accueillir ?
Les armoires standard sont configurées pour des moteurs de 7,5 kW à 800 kW à 400 V (triphasé), avec des valeurs nominales de 690 V disponibles pour les moteurs plus gros. Nous adapterons le démarreur progressif, le contacteur de dérivation et le disjoncteur au courant indiqué sur la plaque signalétique de votre moteur. Des configurations personnalisées pour des puissances plus élevées sont possibles.
Q3 : L'armoire de démarreur progressif prend-elle en charge le démarrage de plusieurs moteurs ?
Oui, en configuration séquentielle : un seul démarreur progressif peut démarrer plusieurs moteurs les uns après les autres, chacun avec son propre contacteur de sortie. Une fois que le premier moteur atteint sa pleine vitesse et contourne, le démarreur progressif s'en déconnecte et se connecte au deuxième moteur, et ainsi de suite. Cela réduit les coûts lorsque plusieurs pompes ou ventilateurs de taille similaire partagent une station. Cependant, tous les moteurs doivent avoir des paramètres de démarrage identiques ou similaires.
Q4 : Que se passe-t-il si le démarreur progressif tombe en panne pendant que le moteur tourne ?
Une fois que le moteur tourne à plein régime et que le contacteur de dérivation est fermé, le moteur fonctionne directement à partir du secteur. Si le tableau de commande du démarreur progressif tombe en panne ou si les SCR sont endommagés, le moteur continue de fonctionner sans être affecté. Le défaut n'affectera que la prochaine tentative de démarrage. Cette sécurité intégrée constitue un avantage opérationnel majeur.
Q5 : Quelle est la longueur de la rampe de démarrage progressif et peut-elle être ajustée ?
Le temps de rampe de tension est entièrement réglable, généralement de 0,5 à 60 secondes, et peut être prolongé davantage si nécessaire. La tension de démarrage initiale (kick start) est également réglable. La rampe optimale est déterminée par le moteur et la charge : suffisamment longue pour éliminer les chocs mécaniques, suffisamment courte pour limiter l'échauffement des thyristors pendant le démarrage.
Q6 : Le démarreur progressif peut-il gérer des démarrages fréquents ?
Un démarreur progressif est conçu pour un nombre spécifique de démarrages par heure (généralement jusqu'à 10 démarrages intensifs). Cette valeur nominale dépend du réglage du courant de démarrage, du temps de rampe et de la taille du moteur. Pour les applications impliquant des démarrages très fréquents (par exemple, convoyeurs à indexation), un VFD peut être plus approprié. Consultez-nous avec votre cycle de service pour un dimensionnement approprié.
Q7 : Quel entretien l’armoire nécessite-t-elle ?
L'entretien régulier est minime : contrôle visuel annuel des terminaisons de puissance, nettoyage des filtres de ventilation (le cas échéant) et contrôle fonctionnel du contacteur de by-pass. Les SCR n'ont pas de pièces mobiles et ne s'usent pas. Le contacteur de dérivation est le principal composant réparable, avec une durée de vie mécanique dépassant généralement un million d'opérations, ce qui se traduit par des années de service.
Q8 : Le démarreur progressif crée-t-il des harmoniques sur le réseau ?
Les démarreurs progressifs à thyristors génèrent des courants harmoniques uniquement pendant les brèves rampes de démarrage et d'arrêt progressif. Pendant le fonctionnement de dérivation en régime permanent, le moteur consomme un courant sinusoïdal, de sorte qu'aucune harmonique n'est produite. Cela les rend plus respectueux du réseau que les variateurs AC, qui peuvent générer des harmoniques continues s'ils ne sont pas filtrés.
Une autorité régionale de l'eau d'Europe de l'Est gérait un réseau de 20 stations de pompage de surpression à distance, chacune équipée de 2 à 4 pompes conventionnelles à démarrage direct (DOL) allant de 37 à 132 kW. Les stations étaient essentielles à la distribution de l'eau dans plusieurs villes, mais des problèmes récurrents entraînaient des coûts d'exploitation inacceptables et des interruptions de service.
Le principal problème était électrique. Le courant de démarrage soudain du DOL – jusqu'à 7 fois supérieur à pleine charge – a provoqué de graves chutes de tension sur les faibles lignes de distribution rurales. Cela a déclenché les relais de protection des sous-stations voisines, interrompant occasionnellement l'alimentation de la station de pompage elle-même. L'autorité a également été confrontée à des coûts de maintenance mécanique élevés : des coups de bélier lors du démarrage et de l'arrêt de la pompe ont fréquemment provoqué des ruptures de joints de tuyauterie et des clapets anti-retour endommagés, tandis que l'application brusque de couple a raccourci la durée de vie des roulements et des accouplements de la pompe. Les stations étaient sans personnel et situées dans des zones reculées, de sorte que tout équipement devait être robuste, simple et capable de signaler des pannes à distance.
L'autorité a évalué à la fois les VFD et les démarreurs progressifs. Les VFD offraient un contrôle de vitesse mais étaient jugés excessifs : les pompes étaient conçues pour fonctionner à vitesse fixe par rapport à une courbe de système statique, où les vannes d'étranglement permettaient déjà de régler le débit. Les armoires de démarrage progressif offraient la solution idéale : elles élimineraient les surtensions de courant de démarrage et les coups de bélier sans introduire de pertes continues d'entraînement ni de refroidissement complexe.
● Le contacteur de dérivation interne du démarreur progressif signifiait qu'une fois en marche, le moteur consommait de l'énergie sans perte de thyristors, ce qui permettait de minimiser la génération de chaleur dans l'armoire dans les salles de pompes non ventilées.
● La fonction d'arrêt progressif ralentirait progressivement la pompe pendant l'arrêt, supprimant ainsi le choc de pression qui provoquait les coups de bélier.
● L'interface numérique simple des armoires et la connexion RS485 Modbus intégrées directement au réseau SCADA émergent de l'autorité, permettant le signalement des défauts sans visites sur site.
● Le courant d'appel réduit a permis aux groupes électrogènes existants (utilisés lors des pannes de réseau) de démarrer les mêmes pompes sans chute de tension problématique, augmentant ainsi la capacité de secours efficace.
Vingt armoires de démarrage progressif standardisées (capacité de 45 à 160 A) ont été fabriquées, testées en usine et installées dans les salles de pompes existantes pendant six mois. Chaque armoire comprenait un disjoncteur principal, un démarreur progressif avec contacteur de dérivation, un relais électronique de surcharge, une communication Modbus et un boîtier IP54 résistant à la pluie. La mise en service impliquait une simple saisie des paramètres pour le temps de rampe et la limite de courant, ainsi que la connexion d'un seul câble Modbus au terminal distant de la station.
● Les perturbations de tension du réseau liées au démarrage de la pompe ont été éliminées. Aucun autre déclenchement de sous-station n'a été enregistré depuis la modernisation.
● Les réparations de canalisations ont été réduites de plus de 80 % au cours de la première année, car les coups de bélier lors du démarrage et de l'arrêt ont été éliminés grâce au profilage du démarrage et de l'arrêt en douceur.
● Le remplacement des roulements et des joints de pompe a montré une baisse mesurable, attribuée au démarrage en douceur et à faible couple.
● La conception du bypass garantissait que les salles électriques restaient froides, même pendant les fonctionnements prolongés des pompes à forte demande ; aucune panne de refroidissement de l'armoire ne s'est produite.
● L'autorité reçoit désormais l'état de démarrage/arrêt en temps réel, le courant de démarrage et les journaux de défauts de chaque station sur son SCADA, permettant une réponse prédictive au lieu d'appels d'urgence.
● Après un an, l'autorité a étendu le programme à dix stations supplémentaires, adoptant l'armoire de démarrage progressif comme norme pour tous les projets de rénovation DOL vers soft.
