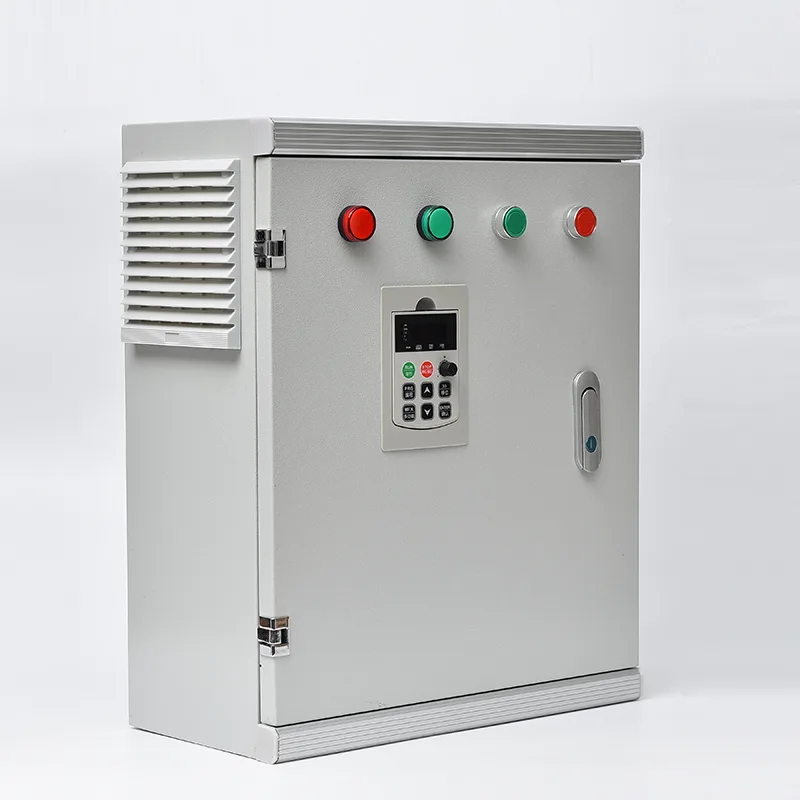

Le boîtier de commande intègre un API ou un contrôleur d'irrigation dédié, des disjoncteurs, des contacteurs de pompe ou VFD, des bornes de sortie de vanne, un transformateur de commande et une protection contre les surtensions dans un seul boîtier mural ou au sol. Il accepte les entrées des capteurs d'humidité du sol, des pluviomètres, des capteurs de température et d'humidité, des débitmètres et des transmetteurs de pression, puis exécute des programmes d'irrigation programmés sur des zones configurables (généralement 4 à 120 électrovannes selon le modèle) soit séquentiellement, soit en groupes qui se chevauchent. La logique de démarrage de la pompe garantit que la pompe principale ou la pompe de surpression s'enclenche avant l'ouverture d'une vanne et s'arrête après la fermeture de toutes les vannes, empêchant ainsi la marche à sec et les coups de bélier. Un module de communication 4G/LoRa/Wi-Fi intégré transmet les données de terrain et l'état opérationnel en temps réel à une plate-forme cloud, où les producteurs peuvent consulter l'historique d'irrigation, ajuster les programmes et recevoir des alarmes de panne via une application pour smartphone ou un tableau de bord Web. Un contrôle de fertirrigation multicanal est disponible en option, permettant un dosage précis d'engrais liquide ou d'acide via des pompes d'injection configurables en fonction des valeurs cibles de CE et de pH. Le boîtier est fabriqué en acier galvanisé ou inoxydable avec un revêtement en poudre résistant aux intempéries, classé IP55 ou supérieur pour une installation en extérieur. La compatibilité de l'énergie solaire avec batterie de secours est disponible pour les sites hors réseau, tandis que les modèles CA standard couvrent les alimentations monophasées ou triphasées de 110 V à 415 V.
Des petits tunnels horticoles aux vastes exploitations de vergers, le boîtier de contrôle d'irrigation intelligent remplace l'irrigation manuelle et les conjectures par une gestion automatisée de l'eau pilotée par des capteurs qui répond aux besoins réels de la culture.
Les grandes cultures, les vergers et les vignobles bénéficient d'une irrigation automatisée multizone qui gère des dizaines d'électrovannes dans toute la propriété. Le contrôleur séquence les zones une par une pour maintenir une pression stable du système tout en fournissant de l'eau en fonction des seuils d'humidité du sol, du stade de croissance des cultures et des données locales d'évapotranspiration. L'intégration du débitmètre fournit une confirmation en temps réel que chaque cycle d'irrigation a fourni le volume prévu, signalant immédiatement les blocages ou les ruptures de canalisations.
Les environnements de serre exigent un contrôle précis de l’eau et des nutriments dans un espace de culture confiné. Le boîtier de commande s'intègre à des capteurs environnementaux (température, humidité, intensité lumineuse et humidité du substrat) pour déclencher l'irrigation en fonction de la demande des plantes plutôt que de minuteries fixes. Les injecteurs de fertirrigation multicanaux dosent l'engrais liquide et les ajusteurs de pH sous contrôle EC/pH en boucle fermée, garantissant que chaque culture reçoit la recette exacte de nutriments à la bonne concentration. L'accès à distance permet aux producteurs de surveiller plusieurs baies de serre à partir d'un seul smartphone.
Les parcs, les terrains de sport, les terrains de golf et les aménagements paysagers en bordure de route gérés par les autorités municipales nécessitent une irrigation fiable et programmable sur des sites dispersés. Le boîtier de commande gère plusieurs stations d'électrovannes selon un programme basé sur le temps ou déclenché par un capteur, avec une entrée de capteur de pluie suspendant automatiquement l'irrigation par temps humide pour éviter le gaspillage d'eau. La connectivité 4G permet une gestion centralisée à partir d'un centre d'opérations de la ville, réduisant ainsi la nécessité pour les équipes de maintenance de visiter chaque site.
De nombreux sites agricoles ne disposent pas d’un réseau électrique fiable. Le boîtier de commande peut être configuré avec un ensemble de panneaux solaires, un groupe de batteries et des sorties d'électrovanne à verrouillage CC de faible puissance pour un fonctionnement hors réseau entièrement autonome. Le contrôleur gère le démarrage de la pompe (à partir d'un forage ou d'un réservoir alimenté par l'énergie solaire), le séquençage des vannes zonées et la transmission des données, le tout alimenté par le système photovoltaïque sur site.
Les pépinières en conteneurs, les fermes de petits fruits et les exploitations de fleurs coupées irriguent fréquemment de petites zones avec différents types de cultures, chacune nécessitant des régimes d'arrosage distincts. Le boîtier de commande prend en charge des programmes programmés par zone avec des heures de démarrage, des durées de fonctionnement et des recettes de fertirrigation indépendantes. La neutralisation basée sur l'humidité du sol empêche un arrosage excessif des cultures sensibles, tandis que les séquences d'arrosage antigel peuvent être déclenchées par les seuils des capteurs de température.
Dans les régions où l'eau est allouée en volume ou en temps à des producteurs individuels, le boîtier de commande prend en charge l'authentification des utilisateurs par carte IC ou RFID pour le comptage de l'eau agricole. La consommation de chaque utilisateur est enregistrée et téléchargée sur la plateforme de gestion, ce qui permet une allocation d'eau payante, des limites de prélèvement annuelles et un arrêt automatique des pompes lorsque les quotas sont dépassés.
Le boîtier de contrôle d'irrigation intelligent combine le séquençage basé sur PLC, le traitement des entrées multi-capteurs et la gestion de l'alimentation de qualité industrielle dans un seul boîtier testé en usine, offrant une automatisation de l'irrigation fiable et sans surveillance dans diverses conditions de terrain.
Le boîtier de commande est construit autour d'un automate industriel ou d'un contrôleur d'irrigation dédié avec E/S configurables. Le contrôleur exécute des programmes d'irrigation qui définissent quelles zones s'activent, dans quel ordre, pendant combien de temps et dans quelles conditions de démarrage. Les options de planification incluent des options basées sur le temps (jours et heures spécifiques), basées sur des capteurs (seuil d'humidité du sol, détection de pluie) et basées sur des intervalles (toutes les N heures ou jours). Le contrôleur gère également la logique de démarrage de la pompe : le relais de la pompe principale se ferme avant que le premier solénoïde de la vanne ne soit alimenté et reste fermé jusqu'à la fermeture de la dernière vanne, plus une période de fonctionnement configurable pour rincer la conduite principale. Ce séquencement empêche l'ouverture de la vanne contre une pompe sèche, élimine les coups de bélier dus aux démarrages et arrêts brusques et protège la pompe du fonctionnement à tête morte. Pour un fonctionnement multizone, un délai interzone réglable permet à la pression du système de se stabiliser entre les transitions de vanne.
Le boîtier de commande accepte une gamme d'entrées de capteurs de terrain : signaux analogiques 4 à 20 mA ou 0 à 10 V provenant de sondes d'humidité du sol, de transmetteurs de pression et de débitmètres ; entrées d'impulsions numériques provenant de débitmètres et de pluviomètres ; entrées numériques marche/arrêt des interrupteurs à flotteur et des pressostats ; et les données RS485 Modbus RTU provenant de capteurs de sol multiparamètres mesurant l'humidité, la température et la conductivité électrique. Le contrôleur analyse en permanence toutes les entrées, comparant les lectures aux seuils définis par l'utilisateur. Si l’humidité du sol tombe en dessous de l’objectif, l’irrigation est déclenchée. Si des précipitations sont détectées, l’irrigation programmée est suspendue. Si le débit s'écarte de la plage attendue, une alarme de rupture de tuyau ou d'émetteur bloqué est générée. Toutes les données des capteurs sont horodatées et enregistrées pour l'analyse des tendances.
Les sorties des vannes sont généralement de 24 VCA ou 12 VCC, compatibles avec les électrovannes d'irrigation standard. La configuration de sortie prend en charge à la fois les solénoïdes de verrouillage CA (impulsion momentanée pour ouvrir/fermer) et les solénoïdes de verrouillage CC pour les applications hors réseau à faible consommation. Les sorties de la pompe sont des contacts de relais conçus pour la bobine du contacteur du moteur de la pompe ou la commande de démarrage du VFD. Pour les sites utilisant des pompes à vitesse variable, une sortie analogique 4-20 mA ou 0-10 V fournit une référence de vitesse à un VFD en fonction de la pression du système ou de la demande de débit. Chaque sortie est fusionnée individuellement et optiquement isolée du contrôleur pour éviter que des défauts de câblage sur site n'endommagent le processeur.
Le boîtier de commande comprend un modem cellulaire 4G, un module LoRa, une interface Wi-Fi ou un port Ethernet selon l'infrastructure du site. Les données sont transmises à une plateforme cloud à l'aide du protocole MQTT ou HTTP. La plate-forme fournit un tableau de bord Web et une application pour smartphone (iOS et Android) pour la surveillance en temps réel de tous les capteurs et sorties connectés, le réglage du calendrier à distance, le remplacement manuel des vannes ou des pompes individuelles, la notification d'alarme par message push ou SMS et la représentation graphique des données historiques sur l'humidité du sol, le débit, la pression et les événements d'irrigation. Pour les sites dotés d'un système SCADA existant, le contrôleur prend en charge Modbus RTU sur RS485 ou Modbus TCP, exposant tous les points d'E/S et paramètres de configuration pour une intégration directe sans couche cloud.
Lorsque le module de fertirrigation en option est inclus, le boîtier de commande gère un à quatre canaux d'injection, chacun avec une pompe doseuse ou un injecteur venturi dédié. Le contrôleur surveille le débitmètre de la conduite principale d'irrigation pour calculer le débit d'injection requis en fonction du taux d'engrais cible, puis module la pompe doseuse pour maintenir le point de consigne. Dans les configurations contrôlées EC/pH, les capteurs de la conduite principale d'irrigation ou de la conduite de retour fournissent un retour d'information, et le contrôleur ajuste les taux d'injection via la boucle PID pour maintenir la concentration en nutriments et le pH dans des bandes définies. Les sorties de contrôle de l’agitateur maintiennent les réservoirs de stockage d’engrais mélangés.
Le boîtier de commande standard fonctionne à partir d’une alimentation secteur monophasée de 110 à 240 VCA ou triphasée de 380 à 415 VCA. Un transformateur de commande fournit 24 VCA/VCC pour les sorties du contrôleur et de la vanne. Les configurations hors réseau intègrent un contrôleur de charge solaire MPPT, un générateur photovoltaïque (généralement de 300 W à 1 000 W) et un parc de batteries à décharge profonde (12 V ou 24 V). Le contrôleur surveille l'état de charge de la batterie et peut réduire les charges non critiques ou différer l'irrigation programmée si la tension de la batterie tombe à un seuil de faible puissance défini par l'utilisateur. Les électrovannes à verrouillage CC, qui consomment de l'énergie uniquement pendant l'impulsion momentanée d'ouverture/fermeture, sont spécifiées pour les sites solaires afin de minimiser les besoins en capacité de la batterie.
Le boîtier est fabriqué à partir de tôle d'acier galvanisé de 1,5 à 2,0 mm ou d'acier inoxydable de qualité 304 avec revêtement en poudre résistant aux UV. L'indice IP55 standard convient au montage mural extérieur ou au montage sur poteau en bordure de la zone irriguée. Pour les environnements sujets aux inondations ou à forte humidité, IP65 est disponible. Un auvent pare-soleil est recommandé pour les installations exposées directement au soleil dans les climats tropicaux. L’entrée des câbles s’effectue via des presse-étoupes classés IP sur la base du boîtier. La ventilation interne est passive, avec des drains d'aération égalisant la pression tout en excluant l'humidité et les insectes. Tous les circuits imprimés internes sont recouverts d'un revêtement conforme pour empêcher la corrosion due à l'humidité et aux vapeurs de produits chimiques agricoles. Les dispositifs de protection contre les surtensions sur les lignes électriques et de communication entrantes protègent contre les transitoires induits par la foudre. Un isolateur principal verrouillé par porte permet un accès sécurisé pour la maintenance. Le contrôleur stocke tous les programmes, horaires et données enregistrées dans une mémoire non volatile, garantissant ainsi aucune perte de données lors des coupures de courant.
Q1 : À quels types de capteurs le boîtier de commande peut-il se connecter ?
Le boîtier de commande accepte : des capteurs d'humidité du sol (type tensiométrique, capacitif ou TDR avec sortie 4–20 mA, 0–10 V ou Modbus RS485), des pluviomètres (entrée impulsionnelle), des débitmètres (impulsions ou 4–20 mA), des transmetteurs de pression (4–20 mA), des capteurs de température et d'humidité (4–20 mA ou Modbus), des interrupteurs à flotteur et des transmetteurs de niveau pour réservoirs et réservoirs, ainsi que des données de stations météorologiques (via Modbus de une station météo externe ou une API cloud). Nos ingénieurs confirmeront la compatibilité des capteurs lors de la spécification du projet.
Q2 : Combien de zones d’irrigation un boîtier de commande peut-il gérer ?
Les configurations standard prennent en charge 4 à 24 zones câblées. Les modules d'extension permettent une mise à l'échelle jusqu'à 48, 72 zones ou plus. Pour les déploiements de très grande envergure, les terminaux distants sans fil communiquant via LoRa peuvent contrôler des groupes de vannes supplémentaires jusqu'à plusieurs kilomètres du boîtier de commande principal, permettant une gestion centralisée de centaines de zones dans une propriété.
Q3 : Le boîtier de commande peut-il fonctionner sans alimentation électrique ?
Oui. Une configuration hors réseau est disponible avec un contrôleur de charge solaire MPPT intégré, des panneaux photovoltaïques et un stockage par batterie à décharge profonde. Des électrovannes à verrouillage CC sont utilisées pour minimiser la consommation d'énergie. Le contrôleur surveille l'état de la batterie et différera les opérations non critiques si la tension chute à un seuil de faible puissance. Cette configuration est largement utilisée dans les fermes et les pâturages éloignés où l’alimentation électrique du réseau n’est pas rentable.
Q4 : Puis-je contrôler le système d’irrigation depuis mon smartphone ?
Oui. Le boîtier de commande transmet les données à une plateforme cloud via 4G, Wi-Fi ou Ethernet. Vous pouvez afficher l'humidité du sol en temps réel, les données de débit et l'état des vannes ; démarrer ou arrêter l'irrigation à distance ; ajuster les horaires et les seuils ; et recevez des notifications d'alarme par message push ou SMS, le tout à partir de l'application smartphone ou du tableau de bord Web associé.
Q5 : Comment le contrôleur gère-t-il la protection de la pompe ?
Le contrôleur séquence le démarrage de la pompe avant l'ouverture d'une vanne et l'arrêt de la pompe après la fermeture de toutes les vannes, empêchant ainsi le fonctionnement à tête morte. Si le débitmètre ne détecte aucun débit malgré le fonctionnement de la pompe, une alarme de marche à sec est générée et la pompe est arrêtée. L’entrée du capteur de pression permet une protection contre les déclenchements haute et basse pression. La sortie de la pompe peut s'interfacer avec un démarreur progressif ou un VFD pour les moteurs plus gros.
Q6 : Qu'arrive-t-il à l'irrigation si la communication est perdue ?
Le contrôleur stocke tous les programmes et horaires dans une mémoire locale non volatile. Si la communication avec la plateforme cloud est perdue, le contrôleur continue d'exécuter son programme programmé de manière autonome à l'aide de son horloge interne en temps réel. Les conditions de démarrage basées sur des capteurs (humidité du sol, pluviomètre) continuent également de fonctionner. Lorsque la communication est rétablie, les données mises en mémoire tampon se synchronisent avec le cloud.
Q7 : Un seul boîtier de commande peut-il gérer à la fois l’irrigation et la fertirrigation ?
Oui. Le module de fertirrigation en option gère un à quatre canaux d'injection avec contrôle de pompe ou venturi dédié. Le dosage peut être basé sur le temps, une injection proportionnelle au débit ou un contrôle EC/pH en boucle fermée à l'aide du retour d'information des capteurs de la conduite principale d'irrigation. Les sorties de l’agitateur maintiennent les réservoirs de stockage d’engrais en suspension.
Q8 : Quel entretien le boîtier de commande nécessite-t-il ?
L'entretien de routine est minime : inspection visuelle mensuelle du boîtier et du joint de la porte, vérification trimestrielle de l'étanchéité des terminaisons d'alimentation et test fonctionnel annuel de toutes les sorties de vannes et entrées de capteurs. Si un système d'énergie solaire est installé, les bornes de la batterie et les niveaux d'électrolyte (pour les batteries inondées) doivent être inspectés tous les trimestres. Le contrôleur lui-même ne comporte aucune pièce mobile et ne nécessite aucun remplacement programmé.
Une entreprise fruitière du sud de l’Europe gérait 180 hectares de vergers de fruits à noyau et d’agrumes sur un terrain vallonné. L'irrigation provenait de plusieurs forages et d'un réservoir partagé, distribués via un réseau de conduites principales jusqu'à environ 90 groupes d'électrovannes desservant des blocs de vergers individuels. L'opération consistait à irriguer selon des horaires fixes, gérés manuellement par des agents de terrain, qui se déplaçaient entre les blocs pour ouvrir et fermer les vannes tout au long de la journée et de la nuit.
Le fonctionnement manuel des vannes était laborieux et imprécis. Les irrigants ont appliqué la même durée de fonctionnement, quelle que soit la variation de l'humidité du sol entre les blocs, conduisant à une irrigation excessive dans les zones à dominante argileuse et à une sous-irrigation sur les crêtes sableuses. Pendant le pic de l'été, l'équipe a eu du mal à terminer tous les sets prévus dans les 24 heures. Les démarrages des pompes n'étaient souvent pas coordonnés avec la position des vannes : les vannes étaient ouvertes avant que la pompe ne fonctionne, provoquant des poches d'air et des coups de bélier qui endommageaient les raccords de la conduite principale. Les pompes de forage de la ferme fonctionnaient également contre des vannes fermées à la fin des périodes de travail, déclenchant des surcharges. L'injection d'engrais était gérée par un système venturi manuel séparé sans enregistrement des taux d'application par bloc.
Le producteur souhaitait un système de contrôle intégré unique capable de gérer toutes les vannes, pompes et fertirrigation, d'être surveillé à distance et de réduire le travail d'irrigation à un rôle de supervision.
La disposition en blocs de la ferme suggérait une architecture centralisée : un boîtier de commande principal au niveau du hangar de pompage gérant tous les démarrages des pompes et la pression de la conduite principale, avec des unités terminales à distance sans fil LoRa sur chaque groupe de vannes satellite communiquant avec le contrôleur principal. Cela a évité de creuser des tranchées avec des câbles de commande à travers le verger.
Le boîtier de commande a été configuré avec six canaux de sortie de pompe (quatre forages, deux pompes de surpression), une entrée de transmetteur de pression sur la conduite principale, des entrées de débitmètre sur chaque refoulement de pompe pour la protection contre la marche à sec et le suivi du débit totalisé, et 90 sorties de vannes sans fil sur les RTU satellites. Un réseau de surveillance de l'humidité du sol a été déployé – six sondes capacitives multi-profondeurs dans des zones de sol représentatives – connectées au contrôleur via Modbus RS485.
La fertirrigation a été intégrée via trois canaux de dosage, chacun doté d'une pompe d'injection à vitesse variable contrôlée par une logique proportionnelle au débit. Le contrôleur surveillait le débitmètre de la conduite principale et ajustait le taux d'injection pour maintenir une concentration d'engrais cible, quels que soient les blocs irrigués.
La programmation était structurée par bloc de vergers, avec des seuils d'humidité du sol déterminant si un cycle d'irrigation programmé se déroulerait pour chaque bloc. L'entrée du pluviomètre suspend automatiquement toute irrigation programmée pendant 24 heures après 5 mm de pluie. Toutes les données ont été transmises à la plateforme cloud via 4G, offrant ainsi au gestionnaire de l'exploitation agricole un tableau de bord unique pour l'ensemble de l'opération.
Deux principaux boîtiers de contrôle d'irrigation intelligents ont été installés dans les deux hangars de pompage principaux, avec 16 RTU sans fil LoRa réparties dans tout le verger. Le système contrôlait six pompes, 90 vannes d’irrigation et trois canaux de fertirrigation. L'électricité était fournie par le réseau au niveau des hangars de pompage ; Les RTU étaient alimentés par l’énergie solaire avec des batteries internes. L'installation et la mise en service ont été réalisées sur quatre semaines en dehors de la période de récolte, les électrovannes et contacteurs de pompe existants de la ferme étant conservés.
● Le travail d'irrigation a été réduit d'une équipe de terrain de quatre personnes à un seul superviseur surveillant le tableau de bord cloud et effectuant des inspections occasionnelles sur le terrain.
● La consommation d'eau a diminué d'environ 28 % au cours de la première saison complète, grâce à une programmation par blocs basée sur l'humidité du sol qui a éliminé l'irrigation inutile sur les sols plus lourds.
● Les appels de maintenance liés aux pompes ont considérablement diminué : les déclenchements de marche à sec ont été éliminés grâce à une protection basée sur le débit, et les dommages causés par les coups de bélier aux raccords de la conduite principale ont cessé grâce à un séquençage coordonné pompe-vanne.
● L'utilisation d'engrais a été réduite de 15 % grâce à l'injection proportionnelle au débit, les enregistrements d'application par bloc étant désormais automatiquement enregistrés pour la conformité et l'examen agronomique.
● Le directeur de l'exploitation agricole a indiqué que la possibilité de visualiser l'état complet du système d'irrigation sur un smartphone, en particulier en dehors des heures d'ouverture et le week-end, constituait un avantage opérationnel significatif.
