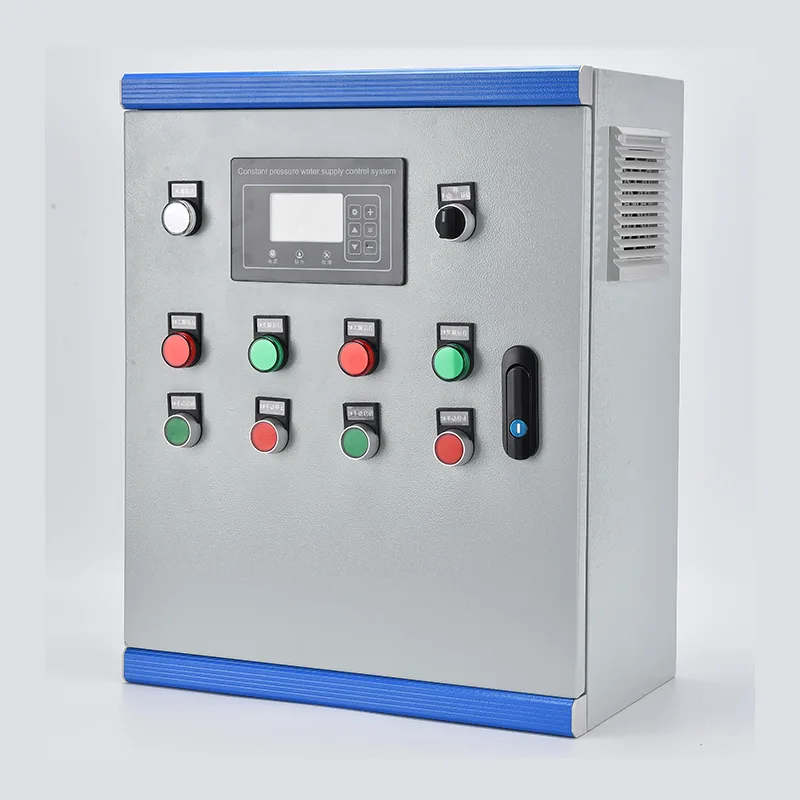

L'armoire de commande d'alimentation en eau à pression constante intègre un VFD, un PLC ou un contrôleur de pompe dédié, des disjoncteurs d'arrivée, des contacteurs de sortie par pompe, un transformateur de commande et une interface de transmetteur de pression dans un seul boîtier au sol. Les puissances nominales vont de 0,75 kW à 400 kW à 380-480 V triphasé. Un capteur de pression sur le collecteur principal envoie un signal de 4 à 20 mA au contrôleur, qui compare en permanence la pression réelle au point de consigne défini par l'utilisateur et ajuste la fréquence de sortie du VFD via une boucle PID pour maintenir la régulation à ±0,02 MPa. Dans les systèmes multi-pompes, la pompe principale fonctionne sous contrôle VFD tandis que les pompes secondaires sont démarrées ou relâchées séquentiellement en fonction des fluctuations de la demande. La rotation des tâches équilibre les heures de fonctionnement sur toutes les pompes. La protection couvre la marche à sec, la surcharge, la perte de phase, les courts-circuits et la surpression. Un écran tactile IHM monté sur la porte affiche la pression du système, l'état de la pompe, la fréquence, les journaux de défauts et les données énergétiques. La communication via Modbus RTU/TCP ou une passerelle cloud 4G en option permet la surveillance à distance et l'intégration SCADA. Le boîtier est fabriqué en acier galvanisé avec revêtement en poudre, conforme à la norme IP54 ou jusqu'à IP65 pour une utilisation en extérieur.
Là où la pression de l'eau doit rester constante malgré l'évolution de la demande, l'armoire de commande d'alimentation en eau à pression constante remplace le stockage par gravité et le pompage à vitesse fixe par un contrôle automatisé et réactif à la demande.
Les réseaux d’eau urbains connaissent d’importantes variations de pression entre les heures de pointe et les périodes d’étiage nocturnes. L'armoire maintient une pression constante aux points du réseau désignés en modulant la vitesse et l'étagement de la pompe, éliminant ainsi les creux et les surtensions qui stressent les joints des tuyaux et génèrent des réclamations de service. Pour les stations de surpression situées le long de longues conduites de transport, la boucle PID s'adapte aux changements de pression en amont et aux prélèvements variables en aval.
Les tours d’habitation, les hôtels et les immeubles de bureaux ont besoin d’une pression fiable aux étages supérieurs. Une armoire à pression constante dotée de plusieurs pompes verticales à plusieurs étages ajuste automatiquement le débit en fonction de la demande en fonction de l'occupation : plus faible à midi, plus élevée pendant les pointes du matin et du soir. Le système élimine le besoin de réservoirs de toit encombrants ainsi que leur charge structurelle, leur risque de légionelle et leurs exigences d'accès pour la maintenance.
Les usines de fabrication, les installations de transformation des aliments et les centrales électriques nécessitent de l’eau de traitement à une pression étroitement contrôlée. L'armoire fournit des circuits d'appoint de tour de refroidissement, de lavage, d'alimentation de chaudière et d'eau de production avec une précision de régulation adaptée aux besoins du procédé. Le contrôle basé sur le VFD élimine le gaspillage d'énergie et l'usure des vannes associés à l'étranglement.

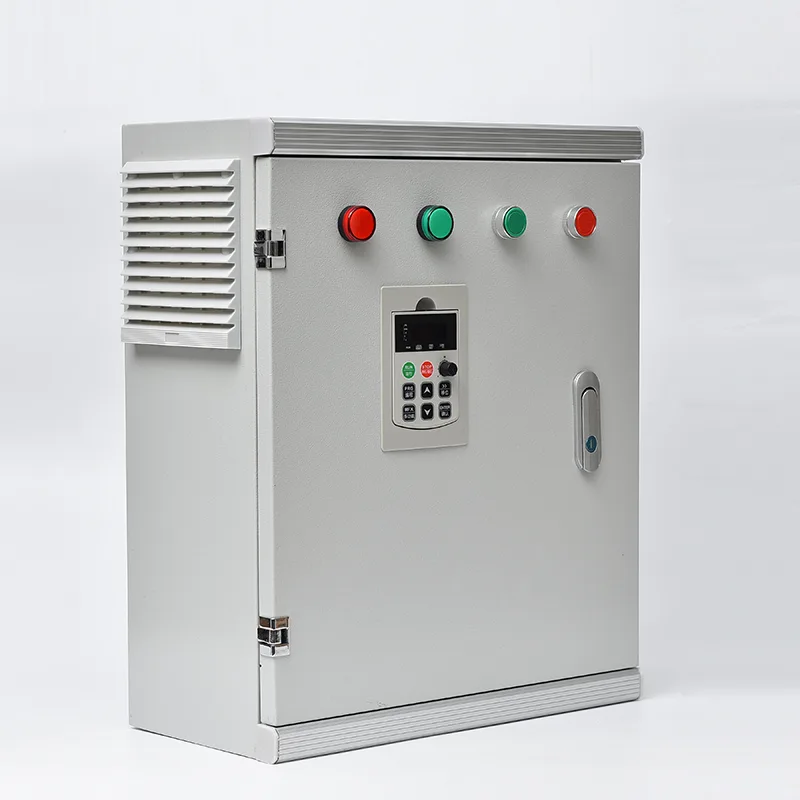

Les systèmes de goutte-à-goutte, d'arrosage et à pivot central à grande échelle nécessitent un débit variable à une pression stable sur des zones de champ présentant des caractéristiques d'émetteur différentes. L'armoire gère plusieurs configurations de pompes, y compris des pompes de forage submersibles et des pompes de surpression horizontales, adaptant automatiquement le débit au nombre de zones d'irrigation ouvertes. La protection intégrée contre la marche à sec protège les pompes lors des changements de niveau d'eau à la source.
Les systèmes villageois et les colonies isolées bénéficient d’une gestion automatisée de la pression qui remplace le fonctionnement manuel des pompes. Intégrée à un capteur de niveau de réservoir de stockage, l'armoire démarre et s'arrête automatiquement pour maintenir le remplissage du réservoir tout en fournissant une pression constante aux consommateurs. La surveillance à distance via 4G permet à un seul opérateur de gérer plusieurs stations dispersées à partir d'un téléphone mobile ou d'un SCADA central.
Les centres de villégiature et les installations de loisirs dont les bâtiments sont répartis sur un site nécessitent une pression uniforme pour les chambres d'hôtes, les cuisines, la buanderie et l'aménagement paysager. L'armoire gère plusieurs pompes pour répondre à la demande de pointe du matin et du soir tout en réduisant la consommation d'énergie pendant les heures creuses, le système étant largement en mode veille pendant la nuit.
L'armoire de commande d'alimentation en eau à pression constante combine un contrôle de vitesse VFD, un séquençage de pompe basé sur PLC et une protection complète dans un seul boîtier assemblé en usine, offrant une gestion autonome de la pression pour les installations à pompe unique ou multi-pompes.
Un transmetteur de pression sur le tuyau collecteur principal convertit la pression de l'eau en un signal analogique de 4 à 20 mA. Le contrôleur exécute un algorithme PID numérique : le gain proportionnel détermine l'agressivité avec laquelle le système répond à l'écart de pression, le temps intégral élimine le décalage en régime permanent et l'amortissement dérivé supprime le dépassement lors de changements brusques de débit. La sortie PID définit directement la référence de fréquence VFD, ajustant la vitesse de la pompe pour répondre à la demande en temps réel. La précision typique de la régulation se maintient à ±0,02 MPa une fois adaptée aux caractéristiques spécifiques du système : longueur du tuyau, courbe de la pompe et volume du récipient sous pression.
Lorsque la demande dépasse la capacité d'une seule pompe entraînée par VFD, le contrôleur met en service des pompes supplémentaires. La pompe principale fonctionne sous contrôle VFD. Si elle atteint la fréquence maximale et que la pression reste inférieure au point de consigne, le contrôleur transfère cette pompe en fonctionnement à vitesse fixe via son contacteur de dérivation et démarre une pompe secondaire sous contrôle VFD. À mesure que la demande diminue et que le VFD atteint la fréquence minimale avec une pression supérieure au point de consigne, les pompes secondaires sont relâchées une par une et la pompe principale revient au contrôle à vitesse variable. Cela garantit qu'une seule pompe fonctionne à vitesse variable à tout moment tandis que les autres fonctionnent à vitesse fixe proche de leur meilleur point d'efficacité.
Pour répartir l'usure uniformément, le contrôleur fait pivoter la désignation de la pompe principale en fonction des heures de fonctionnement cumulées ou du nombre de démarrages. La pompe avec le nombre d'heures le plus bas devient le prochain responsable lorsque la rotation se déclenche, ce qui se produit dans des conditions de faible débit pour éviter toute rupture de pression. Une pompe mise hors ligne pour maintenance est verrouillée hors rotation via une entrée numérique et le contrôleur réaffecte la tâche aux pompes restantes.
Pendant les périodes sans demande – pendant la nuit dans des bâtiments commerciaux, par exemple – le VFD atteint finalement sa fréquence minimale tandis que la pression reste au point de consigne. Après un délai configurable, le contrôleur passe en mode veille et arrête toutes les pompes. Un petit réservoir à membrane maintient la pression du système pendant le sommeil. Lorsque la pression chute jusqu'au seuil de sillage, le contrôleur redémarre la pompe principale et accélère pour rétablir la pression. Ce cycle empêche les pompes de fonctionner contre une vanne fermée pendant des périodes prolongées, économisant ainsi de l'énergie et protégeant la pompe de la surchauffe.
Le contrôleur fournit des protections spécifiques à la pompe au-delà des surcharges moteur standard. La détection de marche à sec utilise soit une entrée numérique provenant d'une sonde de niveau de puits, soit une détection de sous-intensité du moteur. Le déclenchement par surpression avec réinitialisation automatique évite d'endommager les tuyaux si une vanne se ferme soudainement. Un verrouillage à cycle rapide limite le nombre de démarrages par heure pour protéger les enroulements du moteur. La perte de phase et la surveillance de l'ordre des phases évitent les dommages mécaniques dus à une rotation inverse. Tous les événements de déclenchement sont horodatés et stockés dans le journal des défauts, avec un nombre configurable de tentatives de réinitialisation automatique avant que le verrouillage ne nécessite l'intervention de l'opérateur.
Le VFD est sélectionné pour un service de pompe à couple variable avec une surcharge nominale de 110 % pendant 60 secondes. La capacité de démarrage au vol permet un redémarrage transparent dans une pompe en roue libre sans déclenchement en cas de surintensité. La programmation par saut de fréquence évite les bandes de résonance mécanique. L'optimisation automatique de l'énergie réduit le courant magnétisant du moteur à faible charge, économisant ainsi de l'énergie supplémentaire lorsque la pompe fonctionne en dessous de sa pleine vitesse. Une self de liaison CC intégrée et un filtre RFI minimisent l'injection de courant harmonique sur l'alimentation.
Un écran tactile couleur monté sur la porte fournit en temps réel la pression et le point de consigne du système, l'état de chaque pompe, les heures de fonctionnement cumulées et le nombre de démarrages par pompe, les alarmes actives avec historique des défauts et l'accès aux paramètres protégé par mot de passe. Le contrôle manuel prend en charge les activités de mise en service et de maintenance.
La norme RS485 Modbus RTU se connecte au SCADA du site ou à l'équipement de télémétrie. Une passerelle cloud 4G ou Ethernet en option permet un accès à distance via un navigateur Web ou une application pour smartphone, fournissant en temps réel la pression, l'état de la pompe, la consommation d'énergie et les notifications push d'alarme. Les opérateurs peuvent ajuster les points de consigne de pression à distance pour répondre aux exigences spécifiques du système.
L'armoire au sol utilise une tôle d'acier galvanisée de 1,5 à 2,0 mm avec un revêtement en poudre résistant aux UV. IP54 est la norme pour les salles de pompes intérieures. IP55 ou IP65 est disponible pour les environnements extérieurs et de traitement de l'eau. La ventilation à air pulsé filtré avec contrôle thermostatique du ventilateur maintient la température interne dans la plage de fonctionnement du VFD. Pour les installations extérieures tropicales ou désertiques, un auvent pare-soleil et un chauffage anti-condensation peuvent être spécifiés. L’entrée des câbles s’effectue via des plaques passe-câbles situées dans la base de l’armoire. L'armoire est conçue et construite selon la norme CEI 61439-1/2, avec tous les composants marqués CE et certifications régionales disponibles.
Q1 : Comment l’armoire maintient-elle une pression constante ?
Un capteur de pression sur le collecteur d'eau principal mesure en permanence la pression du système et envoie un signal de 4 à 20 mA au contrôleur. L'algorithme PID du contrôleur compare la pression réelle à la cible définie par l'utilisateur. Si la pression chute, la fréquence de sortie du VFD augmente pour accélérer la pompe. Si la pression augmente, cela ralentit la pompe. Cette régulation en boucle fermée fonctionne en continu, maintenant généralement la pression à ±0,02 MPa du point de consigne.
Q2 : Combien de pompes une armoire de commande d’alimentation en eau à pression constante peut-elle contrôler ?
Les configurations standard prennent en charge 1 à 6 pompes, 2 ou 3 pompes étant le déploiement le plus courant. Dans les systèmes multi-pompes, un seul VFD entraîne la pompe à vitesse variable tandis que des pompes supplémentaires démarrent à vitesse fixe à mesure que la demande augmente. Toute la logique de séquençage, d’alternance et de changement de défaut des pompes est intégrée au contrôleur.
Q3 : Quelle est la différence entre cette armoire et l'installation de VFD séparés sur chaque pompe ?
L'armoire offre un système de contrôle complet (logique de séquençage de pompe, boucle PID de pression, alternance automatique, changement de défaut, fonction veille/réveil et une interface utilisateur unique), le tout pré-câblé et testé en usine. Les VFD individuels ne peuvent pas coordonner le fonctionnement de plusieurs pompes sans une ingénierie externe importante.
Q4 : Le système peut-il fonctionner avec ou sans réservoir de stockage ?
Les deux. Dans une application de remplissage de réservoir, le contrôleur maintient la pression du système tandis qu'un capteur de niveau dans le réservoir fournit l'autorité de démarrage/arrêt. Dans une configuration principale directe, le contrôleur maintient la pression de ligne directement sur la tuyauterie de distribution, modulant la vitesse de la pompe pour répondre à la demande du consommateur sans aucun réservoir de stockage.
Q5 : Quels types de pompes sont compatibles ?
L'armoire contrôle les moteurs à induction triphasés standard utilisés dans les pompes de forage submersibles, les pompes verticales à plusieurs étages, les pompes centrifuges à aspiration terminale horizontale et les pompes de surpression en ligne, sur 380-480 V, 50/60 Hz. Les moteurs à aimants permanents peuvent également être pilotés avec des VFD compatibles.
Q6 : Quelle plage de puissance est disponible ?
Les configurations standard couvrent 0,75 kW à 400 kW. Le dimensionnement de l'armoire est basé sur le nombre de pompes, le courant à pleine charge du moteur de chaque pompe et le niveau de défaut du site. Nos ingénieurs sélectionneront le VFD, les contacteurs, les disjoncteurs et le système de jeu de barres à partir des données de votre pompe.
Q7 : Quelles options de surveillance à distance sont disponibles ?
La norme RS485 Modbus RTU se connecte au site SCADA. Des passerelles 4G ou Ethernet en option sont reliées à une plate-forme cloud, permettant d'accéder via un navigateur Web ou une application pour smartphone à la pression en temps réel, à l'état de la pompe, à la consommation d'énergie, aux alarmes de panne et aux données historiques. Les notifications push par SMS ou application alertent les opérateurs des défauts.
Q8: What maintenance does the cabinet require?
Inspection mensuelle des joints de porte et des filtres de ventilation. Contrôle trimestriel des terminaisons de courant. Test fonctionnel annuel des dispositifs de sécurité et de la logique d'alternance. Les ventilateurs de refroidissement VFD et les condensateurs du circuit intermédiaire ont une durée de vie de 5 à 10 ans et sont remplaçables. Le transmetteur de pression doit être calibré chaque année.
Q9 : Comment ce système permet-il d'économiser de l'énergie par rapport au pompage traditionnel ?
Une pompe à vitesse constante avec une vanne d'étranglement gaspille de l'énergie en pompant contre une restriction artificielle. Le VFD adapte directement la vitesse de la pompe à la demande. Étant donné que la puissance de la pompe évolue avec le cube de la vitesse, une pompe à une vitesse de 80 % consomme environ 50 % de l'énergie à pleine vitesse. Avec le mode veille pendant les périodes de demande nulle, les installations atteignent généralement une réduction d'énergie de 20 à 40 %.
Une autorité municipale des eaux d’une grande ville asiatique gérait plus de 80 stations de surpression d’approvisionnement en eau secondaire desservant des communautés résidentielles de grande hauteur. Chaque station alimentait de 200 à 800 appartements répartis dans des tours de 18 à 35 étages. L'équipement existant était vieillissant : certaines stations utilisaient des réservoirs sur le toit avec remplissage par robinet à flotteur, d'autres utilisaient des groupes motopompes à vitesse fixe avec réducteurs de pression. Le gouvernement de la ville a ordonné une mise à niveau pour améliorer la qualité de la pression, supprimer les réservoirs sur le toit pour des raisons de santé publique et réduire la consommation d'énergie du pompage.
Chaque station de surpression desservait une tour avec un profil de demande distinct : pointes brusques du matin et du soir, demande diurne modérée et débit proche de zéro la nuit. Les pompes à vitesse fixe existantes fonctionnaient à pleine capacité quelle que soit la demande, évacuant l'excès de pression via des réducteurs de pression. Cela gaspillait une énergie considérable tout en générant de la chaleur et du bruit dans les salles des pompes. Les réservoirs sur le toit ont dû être retirés pour respecter les nouvelles réglementations sanitaires, et les autorités ont exigé que toutes les nouvelles stations transmettent leurs données à une plate-forme centrale SCADA. L'espace physique était également restreint : la plupart des salles des pompes ont été aménagées dans des sous-sols avec une hauteur de plafond limitée et un accès restreint.
Après un projet pilote réussi dans trois stations, les autorités ont sélectionné des armoires à pression constante conçues en usine. Un seul boîtier abritait le VFD, le contrôleur, les contacteurs de sortie pour trois pompes multi-étages verticales, l'interface de pression et l'écran tactile HMI, correspondant à l'encombrement de l'ancien panneau. Le contrôle de pression PID a permis de supprimer entièrement les réducteurs de pression. La pompe principale variait la vitesse en fonction de la demande, avec des pompes supplémentaires en fonction des besoins. Pendant la nuit, le système a dormi, la pression étant maintenue par un petit récipient à membrane.
La pression de l’eau dans les appartements des derniers étages s’est stabilisée au minimum réglementaire quelle que soit la demande, sans la surpression aux étages inférieurs provoquée par l’ancien système. La consommation d'énergie a été mesurée par station et transmise au SCADA de l'autorité via Modbus, offrant aux opérateurs une visibilité en temps réel et la possibilité d'ajuster les points de consigne de pression à distance pour la hauteur spécifique de chaque tour.
Trente-deux armoires à pression constante ont été installées au cours de la première phase sur 18 mois. Chaque armoire était préchargée avec les données de la pompe et les points de consigne de pression adaptés à la tour spécifique. Mise en service sur site de l'alimentation secteur connectée, des câbles du moteur de la pompe et du transmetteur de pression - généralement réalisée en une journée par station.
● Les plaintes pour pressions émanant des résidents des étages supérieurs des 32 communautés sont tombées à zéro dans les trois mois suivant la mise en service.
● La consommation d'énergie des pompes a diminué en moyenne de 35 % par rapport à la référence précédente à vitesse fixe, dépassant ainsi l'objectif de 25 % fixé par l'autorité.
● Les réservoirs de toit ont été mis hors service et retirés, éliminant ainsi les coûts de maintenance et de conformité à la qualité de l'eau associés.
● Une équipe d'exploitation composée de deux personnes gère désormais les 32 stations à distance depuis le SCADA central.
● L'autorité a standardisé l'enceinte à pression constante pour les 50 stations restantes, la deuxième phase étant actuellement en cours.
