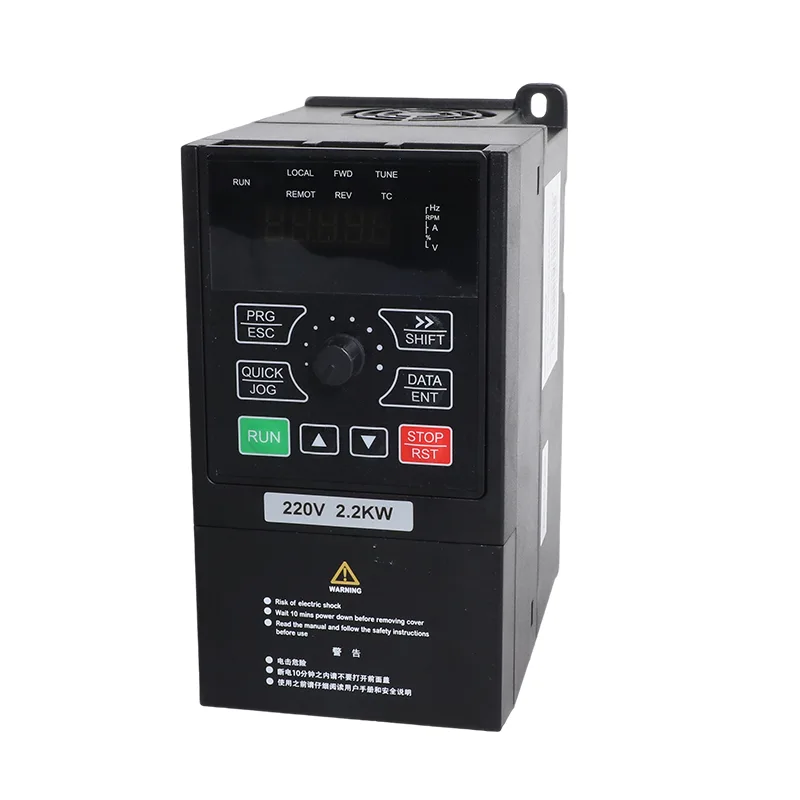

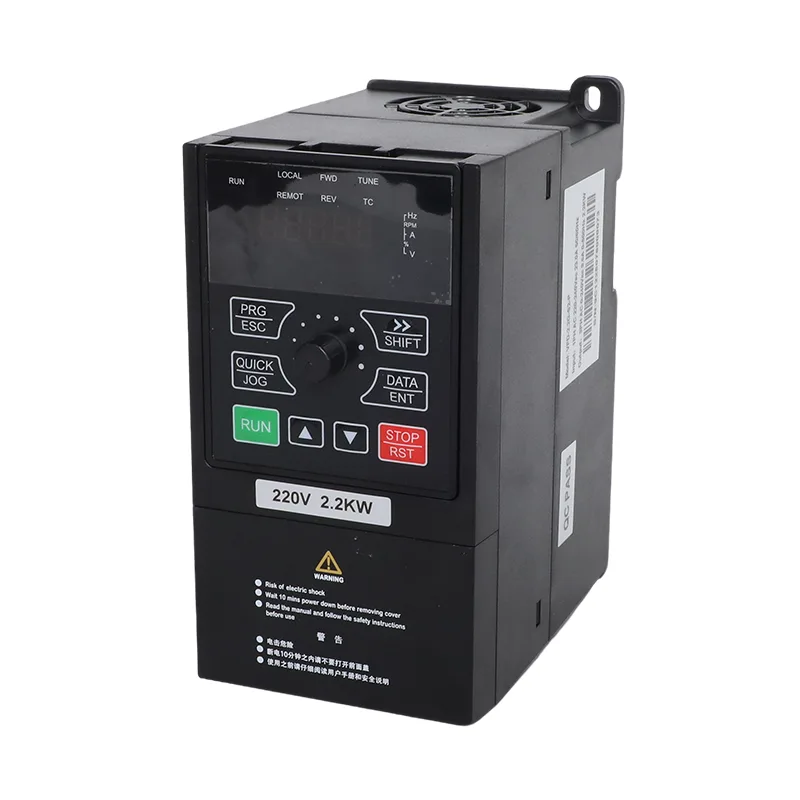

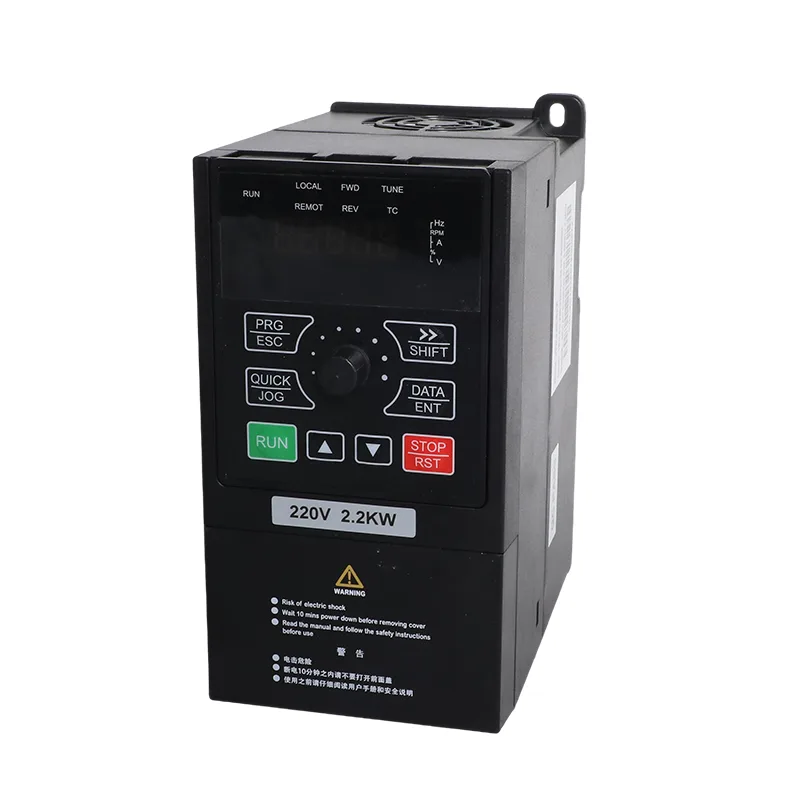

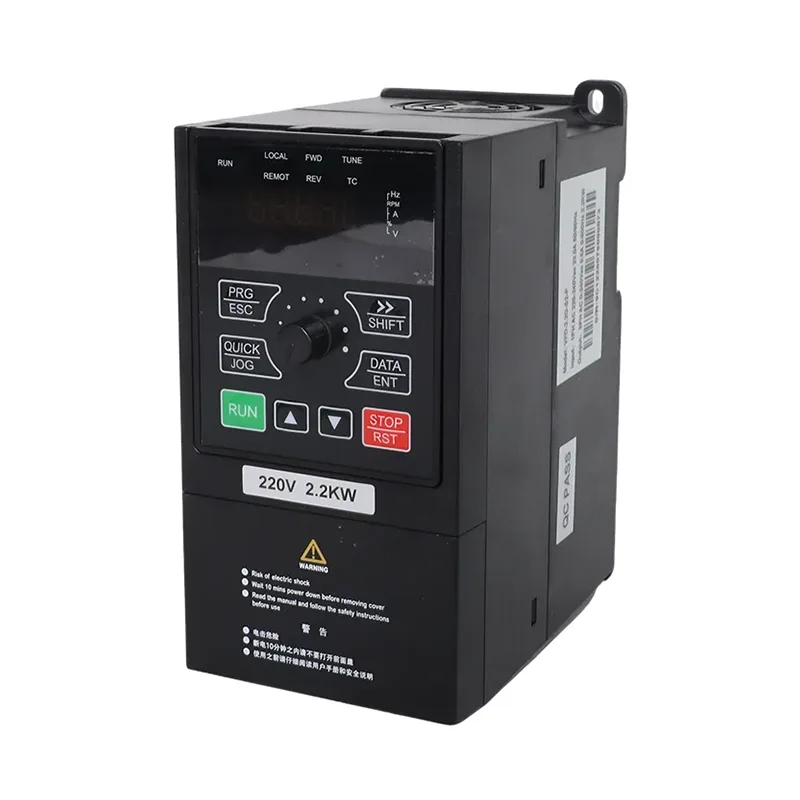

Pompe solaire triphasée 7,5 kW/11 kW 380 V et onduleur à usage général VFD

La série CSIVEI iMaster VFD-PC10 comprend les modèles VFD-PC10-7.5G-T4 et VFD-PC10-11G-T4-MK pour les applications triphasées 380 V. Les courants de sortie répertoriés sont de 17 A pour le modèle 7,5 kW et de 25 A pour le modèle 11 kW. Les deux valeurs nominales sont utilisées dans les systèmes de pompage à énergie solaire et les applications de moteurs industriels compatibles, sous réserve des spécifications électriques du variateur sélectionné.

En mode pompe solaire, la pompe solaire triphasée 380 V de 7,5 kW/11 kW et l'onduleur à usage général VFD utilisent l'alimentation CC d'un panneau photovoltaïque et applique le suivi du point de puissance maximale (MPPT) pour contrôler le moteur en fonction de l'entrée solaire disponible. En mode usage général, il permet de contrôler le moteur à fréquence variable pour les pompes et autres équipements compatibles. Le mode de fonctionnement est sélectionné via le paramètre P8-00 en fonction de l'application requise et de la configuration fournie.

Par rapport à un contrôleur de vitesse de moteur de base, les fonctions PC10 répertoriées incluent également la surveillance du niveau d'eau, la détection de sous-charge et le rapport de défaut de sonde. Ces fonctions sont pertinentes pour les systèmes de pompage où la source d'eau, le réservoir de stockage et le fonctionnement de la pompe doivent être surveillés via le variateur.

Spécifications du modèle

Choisissez le modèle en comparant le courant nominal du moteur avec le courant de sortie nominal de l'onduleur, plutôt que de vous fier uniquement à la puissance du moteur. Confirmez le suffixe exact du modèle, les exigences de tension d'entrée et les données de la plaque signalétique applicables avant l'installation.

Configuration recommandée du panneau solaire

Les configurations de référence ci-dessous indiquent les quantités de modules répertoriées pour les deux calibres du variateur. Ils constituent un point de départ pour la conception de systèmes photovoltaïques ; l'agencement final doit être vérifié par rapport aux données électriques du module sélectionné, à la température minimale du site et aux exigences de pompage.

Tableau C. Spécifications générales (identiques sur toute la gamme iMaster)

Fonctionnement de la pompe solaire et sauvegarde du réseau

Les informations de la série PC10 décrivent une séquence de fonctionnement automatique pour les installations configurées pour l'énergie solaire et le réseau. Dans la configuration documentée, le paramètre P8-15 sélectionne le comportement du mode d'alimentation. Avec P8-15 réglé sur 0, le variateur fonctionne à l'énergie solaire lorsqu'elle est disponible et utilise le réseau selon la logique de faible luminosité et de commutation configurée.

Les informations sur les paramètres fournies répertorient P8-16 comme intervalle de fonctionnement du réseau, avec une valeur par défaut de 60 minutes, et P8-17 comme délai associé au retour au fonctionnement solaire, avec une valeur par défaut de 4 secondes. Confirmez la séquence prise en charge et les paramètres par défaut par rapport au manuel pour connaître le modèle exact et la version du micrologiciel avant la mise en service.

Pour un système utilisant une source de secours CA, la disposition du câblage et du changement doit suivre le schéma de circuit applicable. Confirmer si un équipement de commutation externe est requis ; ne présumez pas que l’onduleur remplit seul toutes les fonctions de commutation de source.

Contrôle du niveau d'eau et surveillance des sondes

Pour les systèmes partagés d’approvisionnement en eau, d’irrigation et d’aquaculture, le fonctionnement de la pompe peut dépendre à la fois du niveau d’eau dans le réservoir de stockage et de la disponibilité de l’eau à la source. Les paramètres PC10 répertoriés fournissent des fonctions liées à la détection du niveau d'eau, à la surveillance des sous-charges et aux diagnostics de défauts de sonde.

Détection du niveau du réservoir

Les informations sur les paramètres fournies identifient P8-18 pour la détection du niveau d'eau AI, P8-19 pour le seuil de niveau complet et P8-20 pour le délai de veille. Le signal de niveau et le seuil configurés déterminent la manière dont le variateur réagit à l'état du réservoir surveillé. Le type de capteur, le câblage et la séquence de contrôle réelle doivent suivre le schéma de câblage et les instructions de paramètres applicables.

Surveillance des sources d’eau et des sous-charges

Les informations sur la protection de la source d'eau utilisent P8-24 pour le niveau de détection de sous-charge, P8-25 pour le temps de détection et P8-26 pour le paramètre de réinitialisation. Ces paramètres sont pertinents lorsqu'une réduction de la charge du moteur est utilisée pour identifier un éventuel manque d'eau ou un état de pompe associé.

Rapport de défaut de sonde

La source fournie identifie P8-22 comme seuil de surveillance des dommages à la sonde et E43 comme indication de défaut de sonde correspondante. Confirmez la définition de l'alarme et les conditions de détection dans le manuel du modèle concerné lors de la configuration ou du dépannage du système.

Les fonctions de niveau d'eau et de sous-charge dépendent de la sélection correcte du capteur, de l'installation et du réglage des paramètres. Ils doivent être mis en service et testés dans les conditions spécifiées dans la documentation du produit.

Continuité de contrôle et surveillance à distance

Les informations fournies sur la série PC10 indiquent que les commandes du panneau et les commandes de communication peuvent être conservées tout au long d'un cycle d'alimentation. Le comportement réel du redémarrage doit être vérifié par rapport à la source de commande configurée, aux paramètres de redémarrage et aux exigences de sécurité de l'application.

RS485 Modbus RTU est répertorié comme interface de communication. La source identifie le paramètre de surveillance U0-49 comme l'état du mode d'alimentation, 0 indiquant le fonctionnement du réseau et 1 indiquant le fonctionnement solaire. Ces informations peuvent être utilisées par un système de surveillance compatible après avoir confirmé la définition du registre et les valeurs d'état disponibles dans la documentation de communication applicable.

La surveillance à distance est utile lorsque le variateur fonctionne sur un réservoir d'eau, une station d'irrigation ou tout autre site où le contrôleur n'est pas surveillé en permanence. La configuration de la communication doit être testée pour confirmer que l'état affiché correspond à l'état de fonctionnement réel.

Fonctionnement de l'onduleur à usage général

En mode usage général, l'onduleur fournit une commande de moteur à fréquence variable pour les équipements compatibles. Les méthodes de contrôle répertoriées sont le contrôle vectoriel sans capteur (SVC) et le contrôle V/F, avec des fonctions supplémentaires, notamment le PID intégré, l'accélération et la décélération réglables, le contrôle JOG et la communication Modbus RTU.

La configuration à usage général peut être envisagée pour des applications compatibles telles que l'assèchement des mines, la suppression des poussières de carrière, la circulation industrielle et les pompes de traitement. Le modèle doit être adapté au courant nominal du moteur, aux caractéristiques de charge, aux exigences d'accélération et au service de fonctionnement.

Le paramètre P8-00 est identifié dans les informations fournies comme paramètre de sélection du mode de fonctionnement. Le mode doit être configuré en fonction de l'application réelle et des instructions du modèle fourni. Tout changement entre la pompe solaire et le fonctionnement général doit suivre la procédure de paramétrage et de mise en service prescrite.

Applications typiques

1. Approvisionnement en eau communautaire et villageois

Pour le pompage de l'eau d'un forage ou d'une rivière vers un réservoir de distribution, le fonctionnement solaire du variateur et les fonctions de surveillance de niveau répertoriées peuvent être pris en compte dans le cadre de la conception du système. La puissance du moteur, la hauteur de pompage, le volume d'eau requis et le contrôle du niveau du réservoir doivent être définis avant la sélection du variateur.

2. Coopératives d’irrigation et stations de pompage partagées

Les systèmes d'irrigation partagés peuvent utiliser une pompe centrale pour alimenter plusieurs champs ou zones d'irrigation. La sélection doit refléter le débit requis, la hauteur dynamique totale, le programme de fonctionnement quotidien et la disponibilité de l'énergie solaire ou du réseau.

3. Fermes de poissons et de crevettes

Les pompes d'échange d'eau et de circulation sur les sites d'aquaculture peuvent utiliser une commande à fréquence variable lorsque la disposition du moteur et de la pompe est compatible. Le calendrier de pompage requis et les contrôles de gestion de l'eau doivent être pris en compte ainsi que l'alimentation électrique du site.

4. Gestion des eaux des mines et carrières

En mode usage général, le variateur peut être évalué pour les équipements compatibles de déshydratation des mines, de gestion des eaux de mine et de pompage de suppression des poussières. Vérifiez la puissance nominale du moteur, les conditions de charge, les exigences environnementales et la méthode de contrôle requise pour l'installation spécifique.

5. Circulation et refroidissement industriels

La configuration à usage général peut être envisagée pour la circulation compatible de l’eau de procédé, l’appoint de tour de refroidissement et d’autres tâches de pompage industriel. Le débit requis, la pression de fonctionnement et les caractéristiques du moteur doivent être évalués dans le cadre de la conception du système.

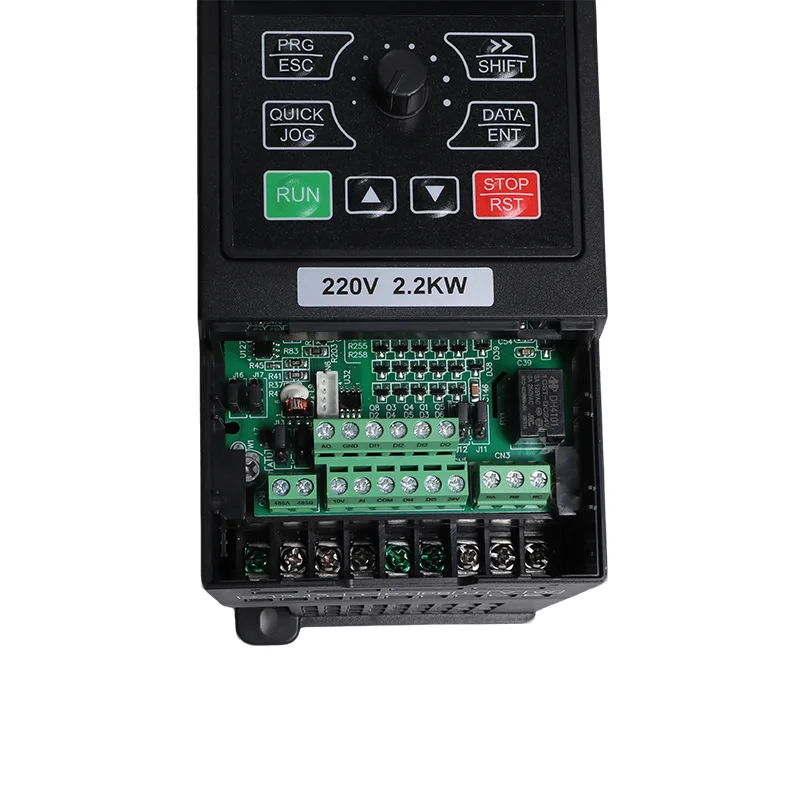

Spécifications techniques

Le boîtier est classé IP20 et n'offre pas de protection contre la pénétration d'eau. Le variateur doit être installé dans un environnement intérieur ou dans un boîtier de protection approprié avec une ventilation adéquate et conformément à ses exigences de température, d'humidité et d'installation.

Foire aux questions

1. Quelle quantité de générateurs photovoltaïques est répertoriée pour le modèle 11 kW ?

Les configurations de référence fournies spécifient trois chaînes de 18 modules évalués à 250 Wc ou trois chaînes de 15 modules évalués à 300 Wc. Ces dispositions correspondent respectivement à 54 modules ou 45 modules et à une puissance nominale calculée du réseau de 13,5 kWc dans les deux cas. La conception finale de la chaîne doit être vérifiée par rapport à la fiche technique du module, à la température minimale du site et aux limites de tension CC de l'onduleur.

2. L'indice de 65 dBA signifie-t-il qu'une enceinte acoustique est requise ?

La spécification fournie indique un niveau de bruit maximum de 65 dBA. La nécessité d'un traitement acoustique supplémentaire dépend du lieu d'installation, de l'acoustique de la pièce, de l'équipement d'exploitation et des exigences en matière de bruit applicables. Tenez compte de l'environnement d'installation lorsque vous positionnez le variateur dans un bâtiment occupé ou un local technique fermé.

3. Un variateur peut-il faire fonctionner plusieurs pompes ?

La configuration à usage général doit être adaptée à la charge totale et à la méthode de contrôle prise en charge. Pour les applications de contrôle vectoriel, confirmez la disposition du moteur applicable dans le manuel. Pour faire fonctionner plusieurs moteurs à partir d'un seul variateur, le courant combiné doit rester dans les limites nominales du variateur et chaque moteur doit disposer d'une protection appropriée contre les surcharges. Suivez les instructions du fabricant pour le mode de contrôle sélectionné.

4. Comment surveiller la source d’alimentation actuelle ?

Les informations fournies identifient le paramètre de surveillance U0-49 comme indicateur du mode d'alimentation, 0 représentant le fonctionnement du réseau et 1 représentant le fonctionnement solaire. Le paramètre peut être lu via Modbus RTU lorsqu'il est pris en charge. Confirmez la définition du registre et les paramètres de communication par rapport au manuel applicable avant de l'intégrer dans un système de surveillance à distance.

5. Quel entretien de routine est requis ?

Gardez le dissipateur thermique et le ventilateur de refroidissement exempts de poussière, inspectez les bornes et les connexions de câblage conformément au programme de maintenance et surveillez la température ambiante et la ventilation. La plage de températures de fonctionnement indiquée est de -10°C à 50°C, avec un déclassement supérieur à 40°C. Le guidage d'altitude fourni spécifie également un déclassement au-dessus de 1 000 m. Suivez les instructions exactes du modèle pour les intervalles d’inspection et les procédures de maintenance.

6. Cet onduleur est-il limité au pompage solaire ?

Non. Les informations fournies sur la série PC10 répertorient le mode pompe solaire et le mode onduleur à usage général. Le fonctionnement de la pompe solaire inclut MPPT et les fonctions de protection documentées liées au pompage, tandis que le fonctionnement à usage général prend en charge le contrôle de moteur SVC ou V/F, PID et Modbus RTU. Le paramètre P8-00 est identifié comme paramètre de sélection de mode. Confirmez le réglage autorisé et la procédure de changement de mode dans le manuel spécifique au modèle.
