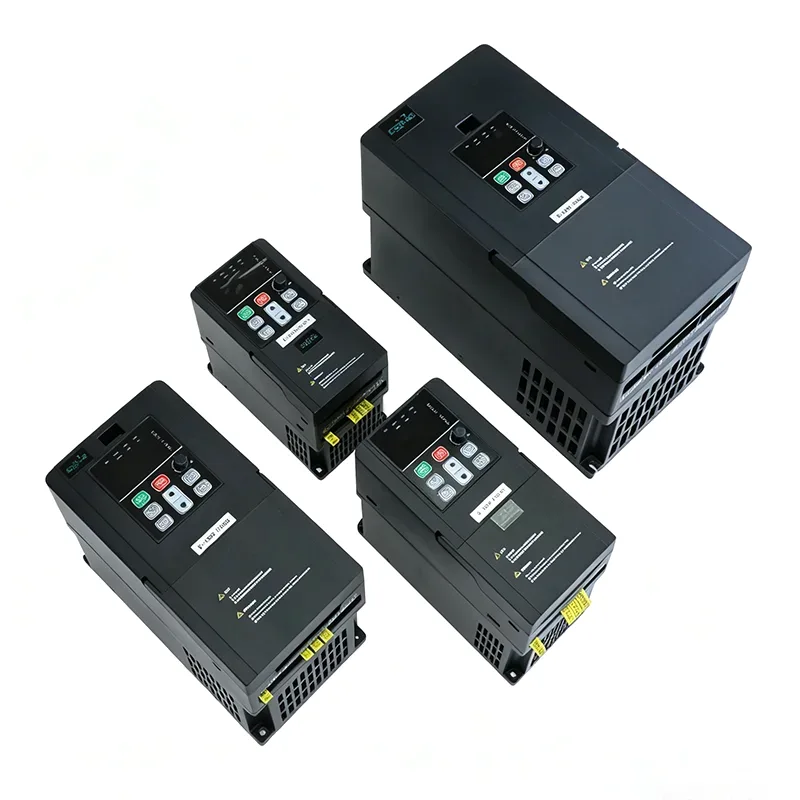

Entraînement CA VFD triphasé 40HP 30kw 380V

Doté d'un contrôle vectoriel avancé avec un couple de démarrage élevé, d'un filtre EMI intégré, d'un système de refroidissement redondant et d'options de communication étendues, notamment Ethernet/IP et Profinet. Le boîtier robuste IP20/IP21 avec barres omnibus renforcées garantit un fonctionnement stable dans les environnements industriels les plus exigeants.

Avec une gestion intelligente de l'énergie et des capacités de diagnostic complètes, le variateur CA VFD triphasé 380 V CSIVEI 40HP 30kw fournit la puissance et la précision requises pour les processus industriels critiques.

Paramètres et spécifications de base

Applications typiques

Le variateur CA VFD triphasé 380 V CSIVEI 40 HP 30 kW est conçu pour les applications industrielles et d'infrastructure de haute puissance :

●  Pompes haute pression – usines de dessalement, pompes pour pipelines, systèmes hydrauliques

● Grands compresseurs – stations d'air industrielles, compresseurs de gaz

●  Convoyeurs miniers – convoyeurs à bande longue distance, systèmes de manutention de minerai

●  Refroidisseurs centrifuges – grands systèmes CVC, refroidissement urbain

●  Enrouleurs et dérouleurs – usines de papier, bobinage textile, tréfilage

Ses algorithmes d'économie d'énergie et ses fonctionnalités de maintenance prédictive réduisent le coût total de possession.

Efficacité énergétique et économies de coûts

La série CSIVEI VFD aide les installations industrielles à réduire la consommation d'énergie et les coûts opérationnels grâce à des fonctionnalités intelligentes de contrôle moteur et d'optimisation énergétique.

Optimisation automatique de l'énergie (AEO)– Le variateur surveille en permanence la charge du moteur et ajuste automatiquement la tension et le courant en fonction de la demande réelle. Cette fonctionnalité peut réduire la consommation d'énergie de 20 à 50 % dans les applications à couple variable telles que les ventilateurs et les pompes.

Mode veille– Lorsque la demande du système tombe en dessous d'un seuil prédéfini, le variateur arrête automatiquement le moteur pour éliminer la consommation d'énergie au ralenti. Une fois la demande revenue, le lecteur redémarre de manière transparente.

Contrôleur PID– Le contrôle PID intégré permet une régulation précise de la pression, du débit ou de la température sans contrôleurs externes, garantissant ainsi que le système fonctionne à des points d'efficacité optimaux.

Surveillance de l'énergie– L'affichage en temps réel du courant, de la tension, de la puissance et de la consommation d'énergie du moteur permet aux opérateurs de suivre la consommation d'énergie et d'identifier les opportunités d'optimisation.

FAQ

Quelle est la différence entre le contrôle V/F et le contrôle vectoriel ?

Le contrôle V/F maintient un rapport tension/fréquence fixe. C'est parfait pour les ventilateurs, les pompes et les applications générales où un contrôle précis de la vitesse n'est pas essentiel. Le contrôle vectoriel sépare le flux et le couple afin que vous puissiez les contrôler indépendamment, ce qui vous donne un couple de démarrage plus élevé (jusqu'à 150 % à 0,5 Hz) et une meilleure précision de vitesse. Le vecteur sans capteur n'a pas besoin d'encodeur ; le vecteur en boucle fermée le fait, et il pousse la précision de la vitesse à 0,1 %. La plupart des disques CSIVEI prennent en charge les deux, vous pouvez donc choisir celui qui correspond à votre application.

Ai-je besoin d’une résistance de freinage externe ?

Ça dépend. Si vous avez besoin d'une décélération rapide ou si la charge a une inertie élevée (comme les centrifugeuses, les grues, les palans ou les enrouleurs), alors oui, vous en aurez besoin. Sur les variateurs dotés d'une unité de freinage interne, la résistance gère l'énergie régénérative pour éviter les défauts de surtension et raccourcir les temps d'arrêt. Pour les ventilateurs et les pompes avec une décélération plus lente, vous pouvez généralement l'ignorer.

Quels protocoles de communication sont pris en charge ?

Tous les variateurs CSIVEI sont livrés en standard avec Modbus RTU sur RS485. Des modules optionnels sont disponibles pour Profibus DP, Profinet, Ethernet/IP, CANopen et DeviceNet. Ceux-ci vous permettent de vous intégrer aux principaux systèmes PLC et SCADA pour la surveillance à distance, les modifications de paramètres et le contrôle centralisé.

Comment configurer le lecteur pour la première fois ?

Nous disposons d'un assistant de démarrage rapide qui vous guide à travers les éléments essentiels en quelques minutes :

Saisissez les données de la plaque signalétique du moteur (puissance, tension, courant, fréquence, tr/min), choisissez une macro d'application (ventilateur/pompe, convoyeur, couple constant), définissez les temps d'accélération et de décélération, choisissez la source de fréquence (clavier, entrée analogique, communication) et exécutez le réglage automatique pour optimiser le contrôle du moteur. Le manuel contient tous les détails et le clavier est amovible afin que vous puissiez le faire fonctionner à distance si nécessaire.

Quelles protections sont intégrées au variateur ?

Les variateurs CSIVEI incluent un ensemble solide de protections : surtension, sous-tension, surintensité, court-circuit, surchauffe (dissipateur thermique), perte de phase en entrée ou en sortie et surcharge du moteur (surcharge thermique électronique, I²t). Ceux-ci contribuent à assurer un fonctionnement fiable et à prolonger la durée de vie des équipements.

Puis-je faire fonctionner plusieurs moteurs à partir d’un seul VFD ?

Oui, vous pouvez faire fonctionner plusieurs moteurs en parallèle à partir d'un seul variateur, à condition que : la consommation totale de courant reste dans les limites de sortie nominale du variateur, chaque moteur dispose de sa propre protection contre les surcharges thermiques et vous utilisez le contrôle V/F (le contrôle vectoriel n'est pas recommandé pour les configurations multimoteurs). Ceci est courant pour les groupes de ventilateurs, les sections de convoyeurs ou les stations de pompage où les moteurs tournent ensemble à la même vitesse.

Comment puis-je résoudre les défauts courants ?

Le variateur affiche les codes d'erreur sur le clavier pour un diagnostic rapide :

●  OC (surintensité) : recherchez les courts-circuits, les problèmes d'enroulement du moteur ou le temps d'accélération trop court.

●  OV (surtension) : vérifiez la résistance de freinage (le cas échéant) ou le temps de décélération est trop court.

● UV (sous-tension) : vérifiez la puissance d'entrée et le câblage.

●  OH (surchauffe) : vérifiez le ventilateur de refroidissement, la température ambiante et le dégagement de montage.

●  OL (surcharge) : vérifiez la charge du moteur, augmentez le temps d'accélération ou envisagez de faire évoluer le variateur.

Le manuel contient un tableau complet des codes d'erreur avec des étapes détaillées. Si quelque chose ne va toujours pas, le support technique CSIVEI peut vous aider.

Le VFD est-il accompagné d'une garantie et d'un support technique ?

Oui. Les variateurs CSIVEI bénéficient d'une garantie standard de 18 mois à compter de la date de fabrication (ou 12 mois à compter de l'installation, selon la date la plus tardive). Des options de garantie prolongée sont disponibles pour les applications critiques. Une assistance technique mondiale est disponible par e-mail, par téléphone et via des ressources en ligne : les manuels d'utilisation, les guides d'application et les logiciels de configuration sont tous inclus.
