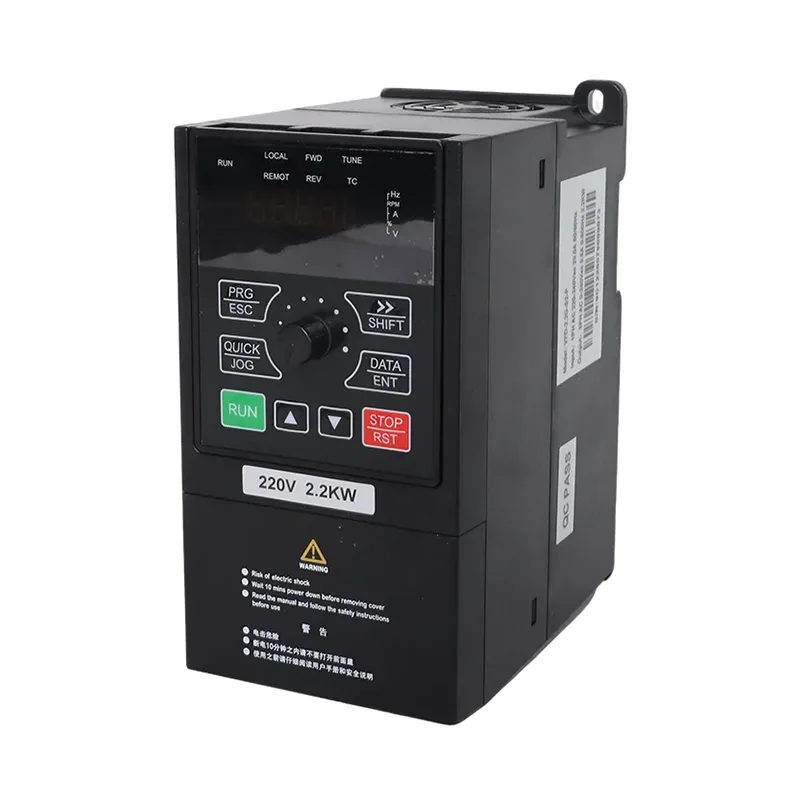

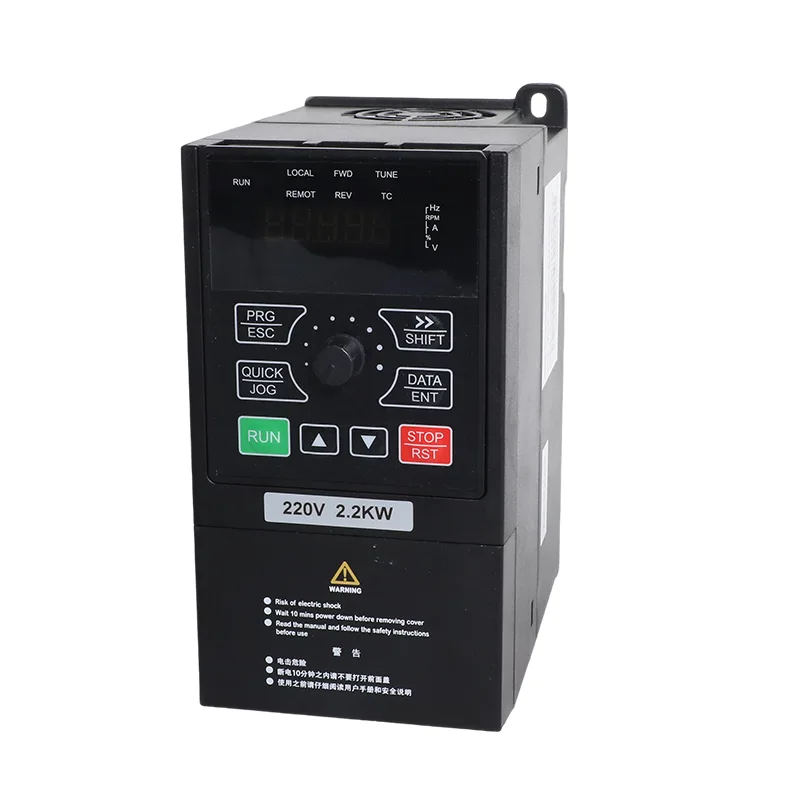

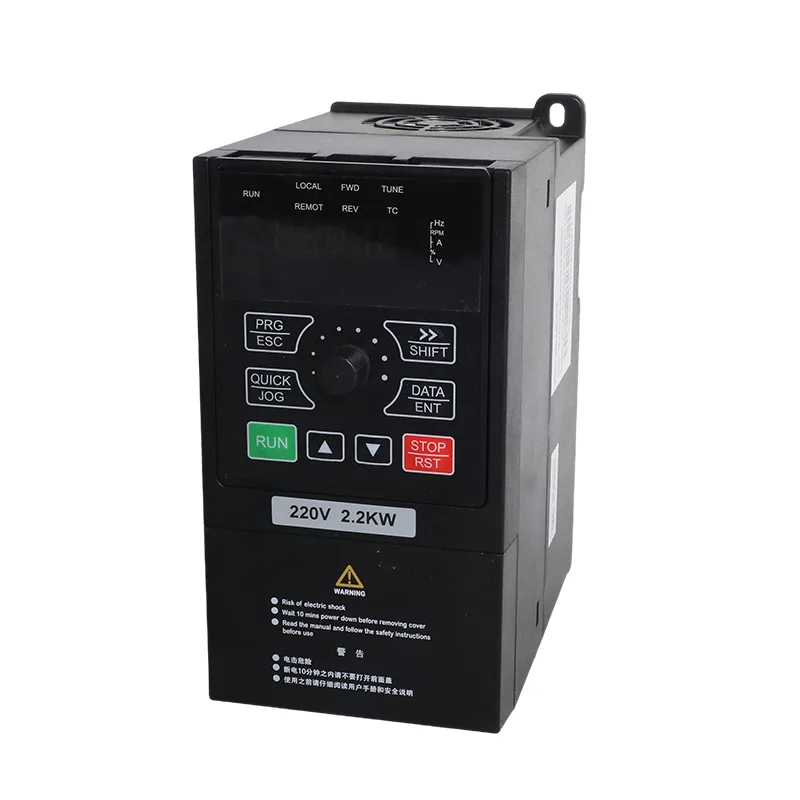

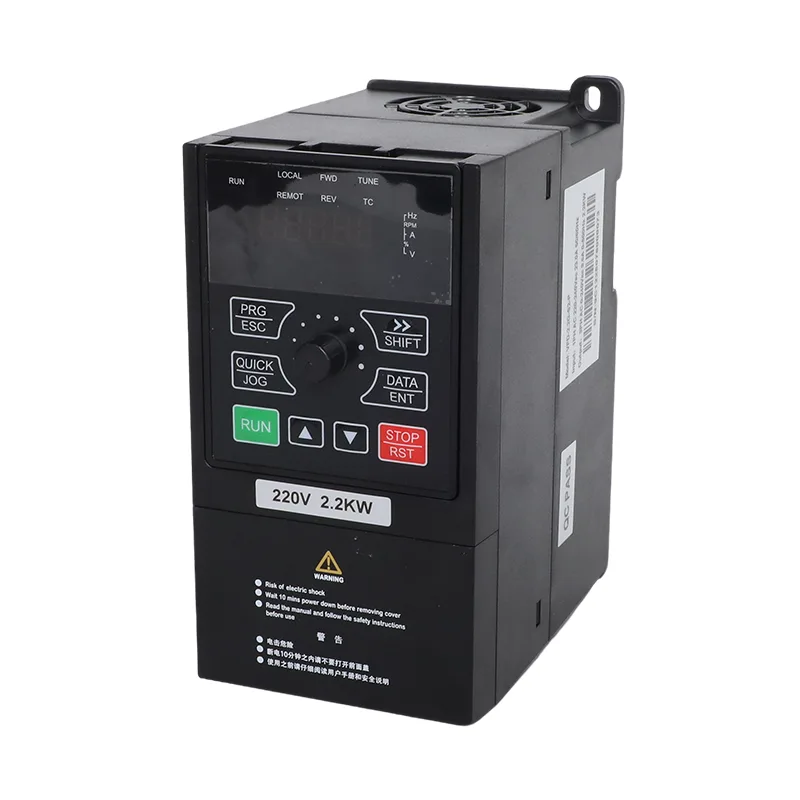

CSIVEI fabrique la pompe solaire triphasée 380 V de 4,0 kW/5,5 kW et l'onduleur VFD à usage général pour les systèmes de moteurs triphasés nécessitant un contrôle de pompe photovoltaïque ou un fonctionnement conventionnel à fréquence variable. Les modèles VFD-PC10-4.0G-T4 et VFD-PC10-5.5G-T4 couvrent des puissances nominales de moteur de 4,0 kW et 5,5 kW, avec des courants de sortie nominaux de 9 A et 13 A, respectivement. Les deux modèles acceptent une entrée CA triphasée de 380 V (-15 %) à 440 V (+10 %).
La série combine le contrôle de pompe solaire avec le contrôle de moteur à usage général dans une seule plateforme d'onduleur. Le mode de fonctionnement sélectionné détermine la manière dont le variateur gère sa source d'alimentation et le fonctionnement du moteur, tandis que les fonctions de contrôle et de protection intégrées prennent en charge les installations de pompes ainsi que les ventilateurs, soufflantes et machines de traitement compatibles. Lorsque vous demandez un devis, fournissez les valeurs nominales de la plaque signalétique du moteur et l'application prévue pour vous aider à établir le modèle et la configuration appropriés.

La pompe solaire triphasée 380 V de 4,0 kW/5,5 kW et l'onduleur VFD à usage général prennent en charge deux modes de fonctionnement sélectionnés via le paramètre P8-00.
Mode pompe solaire — P8-00 = 1
Dans ce mode, le variateur utilise l'énergie photovoltaïque pour faire fonctionner une pompe compatible, avec des fonctions de contrôle MPPT et de changement automatique de réseau. Lorsque l'énergie solaire est insuffisante, la séquence de commutation configurée permet au système d'utiliser l'énergie du réseau. Cet agencement convient à l'irrigation agricole, à l'approvisionnement en eau de forage et à d'autres applications de pompage où l'énergie solaire est disponible pendant une partie de la journée d'exploitation.
Mode usage général — P8-00 = 0
Dans ce mode, le variateur fonctionne comme un variateur de fréquence conventionnel pour les moteurs compatibles, notamment les pompes, les ventilateurs, les soufflantes et les machines de traitement. Le contrôle vectoriel sans capteur (SVC) et le contrôle V/F prennent en charge différentes exigences de contrôle moteur sans utiliser la fonction de pompage photovoltaïque.
CSIVEI peut configurer le mode de fonctionnement avant expédition. Le mode peut également être modifié en ajustant P8-00, permettant au variateur d'être réaffecté à une application différente lorsque les exigences d'installation changent. Les paramètres et le câblage correspondants doivent correspondre au mode de fonctionnement sélectionné.
Le générateur photovoltaïque recommandé dépend de la puissance de l'onduleur et des caractéristiques électriques des modules. Le tableau B présente les configurations de modules et de chaînes pour deux options de modules : modules 37 ± 1 V évalués à 250 W ± 5 Wp et modules 45 ± 1 V évalués à 300 W ± 5 Wp.
Les principales limites côté DC sont :
La tension de chaîne en série doit être évaluée par rapport à la tension réelle en circuit ouvert du module et aux températures de fonctionnement prévues. Les arrangements de chaînes parallèles doivent suivre la configuration recommandée et les exigences de protection CC applicables. Il est essentiel de maintenir le générateur dans les limites de tension spécifiées pour le bon fonctionnement de l'onduleur.
Les deux modèles partagent les mêmes dimensions de boîtier de 245 × 142 × 181,3 mm et un modèle de montage de 107 × 235 mm. La conception compacte à montage mural ou en armoire permet au variateur d'être intégré dans une installation de commande de pompe sans modifier la puissance nominale du moteur ou l'application uniquement pour accueillir l'onduleur.
Le variateur est doté d'un boîtier IP20 et est destiné à une installation verticale dans un emplacement protégé approprié. La planification de l'installation doit tenir compte de l'environnement d'exploitation, de la protection électrique, du routage des câbles et de l'accès pour la mise en service et la maintenance. La plage de températures de fonctionnement générale est de -10°C à 50°C, avec un déclassement requis au-dessus de 40°C.

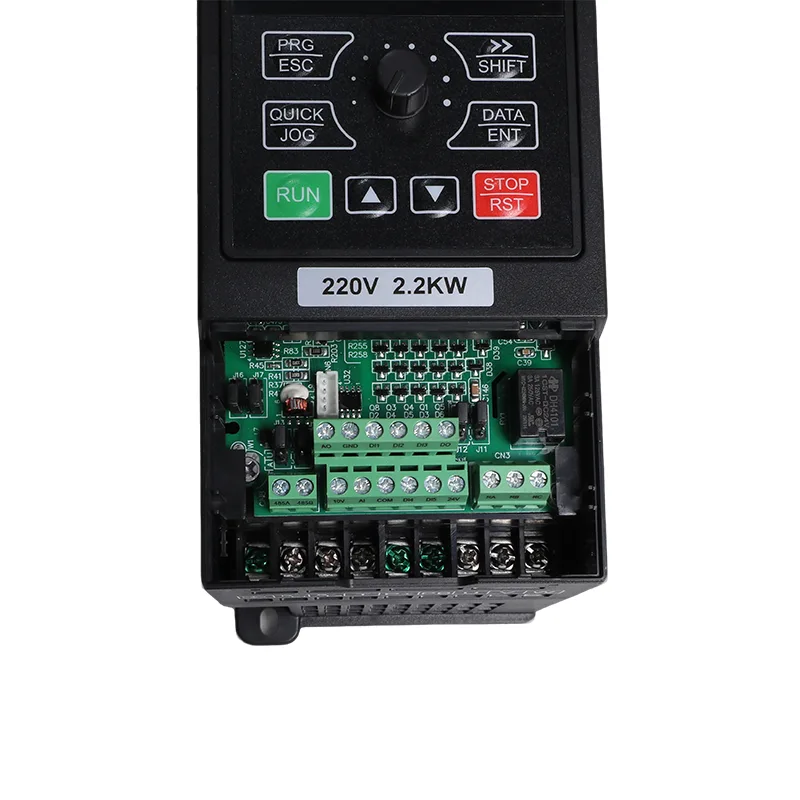

| Article | VFD-PC10-4.0G-T4/-MK | VFD-PC10-5.5G-T4/-MK |
| Moteur applicable | 4,0 kW / 5 CV | 5,5 kW / 7,5 CV |
| Capacité nominale | 6kVA | 11kVA |
| Courant d'entrée | 10,5 A | 13,9 A |
| Courant de sortie | 9 Un | 13 Un |
| Tension d'entrée CA | AC 3 PH 380 V (-15%) à 440 V (+10%) | |
| Max. Tension d'entrée CC | 900 VCC | |
| Plage de COV recommandée | 550 à 750 VCC | |
| Gamme MPPT recommandée | 450 à 600 VCC | |
| Plage de tension de démarrage | 300 à 900 VDC, paramètre réglable | |
| Plage de fréquence de sortie | 0 à 500,00 Hz | |
| Niveau de bruit | 50 dBA maximum. |
| Modèle | Modules 37 ± 1 V, 250 W ± 5 Wp | Modules 45 ± 1 V, 300 W ± 5 Wc | ||
| Modules par chaîne | Cordes | Modules par chaîne | Cordes | |
| VFD-PC10-4.0G-T4 | 20 | 1 | 16 | 1 |
| VFD-PC10-5.5G-T4 | 18 | 2 | 15 | 2 |
| Article | Spécification |
| Fréquence nominale | 50/60 Hz |
| Plage de fréquence d'entrée | ±5 % (47,5 à 63 Hz) |
| Tension de sortie | 0 à la tension d'entrée |
| Fréquence de sortie | 0,1 à 500 Hz |
| Fréquence maximale | 0 à 500 Hz (contrôle SVC et V/F) |
| Fréquence porteuse | 0,8 kHz à 8 kHz, ajusté automatiquement à la charge (jusqu'à 16 kHz pris en charge) |
| Résolution de fréquence | Réglage numérique 0,01 Hz ; réglage analogique 0,025% de la fréquence maximale |
| Mode de contrôle | Contrôle vectoriel sans capteur (SVC) ; Contrôle V/F |
| Couple de démarrage | 0,5 Hz / 150 % (SVC) |
| Plage de vitesse | 1:100 (SVC) |
| Précision de stabilité de vitesse | ±0,5 % (SVC) |
| Capacité de surcharge | Courant nominal de 150 % pendant 60 s ; 170 % pendant 12 s ; 190% pendant 1,5 s |
| Augmentation de couple | Augmentation automatique du couple ; augmentation manuelle de 0,1 % à 30,0 % |
| Courbe V/F | Courbe linéaire, multipoint et carrée (puissance 1,2/1,4/1,6/1,8/2,0) |
| Séparation V/F | Séparation complète, demi-séparation |
| Accélération/décélération | Linéaire ou courbe en S, 0,0 à 6 500,0 s |
| Freinage CC | Fréquence de démarrage 0,00 Hz jusqu'à la fréquence maximale ; temps 0,0 à 36,0 s ; courant 0,0% à 100,0% |
| Commande JOG | Fréquence JOG 0,00 Hz à la fréquence maximale (par défaut 5 Hz) ; accélération/décélération 0,0 à 6 500,0 s |
| PID intégré | Oui, pour boucle fermée de pression, de débit ou de température sans contrôleur externe |
| AVR | Tension de sortie maintenue stable lorsque la tension du réseau fluctue |
| Bornes d'entrée | 5 entrées numériques, DI5 prend en charge les impulsions haute vitesse jusqu'à 50 kHz ; 1 entrée analogique 0-10 V ou 0-20 mA ; 1 entrée potentiomètre clavier |
| Bornes de sortie | 1 sortie d'impulsion haute vitesse jusqu'à 50 kHz ; 1 sortie relais ; 1 sortie analogique 0-20 mA ou 0-10 V |
| Communication | RS485, Modbus RTU |
| Protection | Détection de court-circuit du moteur à la mise sous tension, perte de phase de sortie, surintensité, surtension, sous-tension, surchauffe, surcharge, sous-charge, lumière faible |
| Température de fonctionnement | -10°C à 50°C ; déclassement de 1 % par 1 °C au-dessus de 40 °C |
| Température de stockage | -20°C à 60°C |
| Humidité | En dessous de 95 % HR, pas de condensation |
| Altitude | En dessous de 1000 m ; déclassement de 1 % par 100 m de 1 000 à 3 000 m |
| Vibration | En dessous de 5,9 m/s² (0,6 g) |
| Enceinte | IP20, montage mural ou armoire, installation verticale |
| Système de distribution | TN, TT |
| CEM / sécurité | CEI 61800-3 (C3) ; CEI 61800-5-1 |
La série iMaster VFD-PC10 combine la gestion de pompes solaires avec la commande de moteur à fréquence variable, ce qui rend les modèles de 4,0 kW et 5,5 kW adaptés à une gamme d'applications industrielles et de traitement de l'eau.
Pour les installations nécessitant à la fois un pompage photovoltaïque et un contrôle de moteur conventionnel, la pompe solaire triphasée 380 V de 4,0 kW/5,5 kW et l'onduleur VFD à usage général peuvent être spécifiés pour le service prévu et configurés en conséquence.
Pour les systèmes d'eau qui nécessitent une régulation de pression, la fonction PID intégrée peut utiliser un signal de retour approprié pour ajuster le fonctionnement du moteur autour d'un point de consigne configuré. Avec un transmetteur de pression correctement sélectionné et des paramètres de contrôle correctement configurés, le variateur peut réguler la pression du système en fonction de l'évolution de la demande. Les réglages finaux dépendent de la pompe, du moteur et de l'application.
Le PID intégré prend en charge le contrôle de la pression, du débit ou de la température en boucle fermée. Les sources de point de consigne et de retour sont sélectionnées via les paramètres du groupe FC disponibles.
Le mode à usage général prend en charge le contrôle SVC et V/F, une capacité de surcharge de 150 % pendant 60 secondes et la communication RS485 avec Modbus RTU.
P8-00 = 1 : mode pompe solaire. P8-00 = 0 : mode onduleur à usage général. CSIVEI peut définir le mode de fonctionnement et les paramètres demandés avant expédition.
L'unité de 4 kW utilise une seule chaîne, la chaîne est donc construite plus longue pour atteindre la fenêtre de 550 à 750 V CC. L'unité de 5,5 kW nécessite environ le double de la puissance du réseau, ce qui est plus facile à atteindre avec deux chaînes parallèles de 18. Les deux restent sous le maximum de 900 VDC.
Oui, et c'est l'installation la plus courante. Laissez la pompe et le câblage seuls, ajoutez le réseau et le disjoncteur CC, et câblez l'alimentation existante à R, S et T. Réglez P8-15 sur 0 pour une commutation automatique. L’énergie solaire assure la charge diurne et le réseau prend le relais lorsqu’il n’y a pas assez de soleil.
Monter un flotteur ou un interrupteur de niveau sur DI2 ou DI3. La polarité des bornes est définie dans F6-10, donc l'une ou l'autre disposition des contacts fonctionne. Vous pouvez également utiliser la détection du niveau d'eau AI en réglant P8-18 sur 1 et en ajustant le seuil complet dans P8-19 et le délai de veille dans P8-20.
Les plus courants sont A01 faible énergie solaire, A02 réservoir plein, A03 manque d'eau et A04 sous-charge du moteur. Les défauts matériels E01 à E30 couvrent les surintensités, les surtensions, les sous-tensions, la perte de phase et la surchauffe, avec E43 pour une sonde de niveau défaillante et E44 pour une condition de sous-charge qui ne s'efface pas.
Oui. La protection contre la perte de phase de sortie et la détection des courts-circuits du moteur à la mise sous tension sont standard, ainsi que les surintensités, surtensions, sous-tensions, surchauffes et surcharges.
Oui. En mode usage général, il s'agit d'un onduleur triphasé standard pour ventilateurs, soufflantes, compresseurs et pompes de process, avec contrôle SVC ou V/F, PID et Modbus. Commandez-le dans ce mode et il arrive configuré pour le travail. Et une unité achetée en mode pompe solaire peut ensuite être déplacée avec P8-00.
Oui. Indiquez-nous les puissances nominales du moteur, la configuration du panneau et tous les paramètres spécifiques au site que vous souhaitez, et nous les chargeons avant le départ de l'unité. Cela permet de gagner du temps de mise en service sur site et c'est la raison pour laquelle de nombreux distributeurs achètent configuré plutôt que par défaut.
