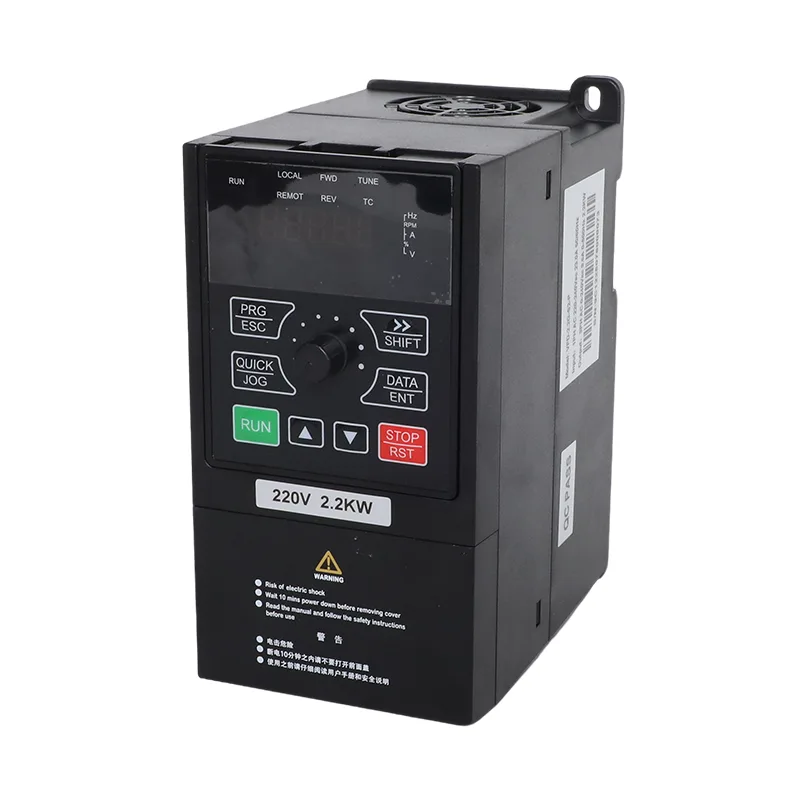

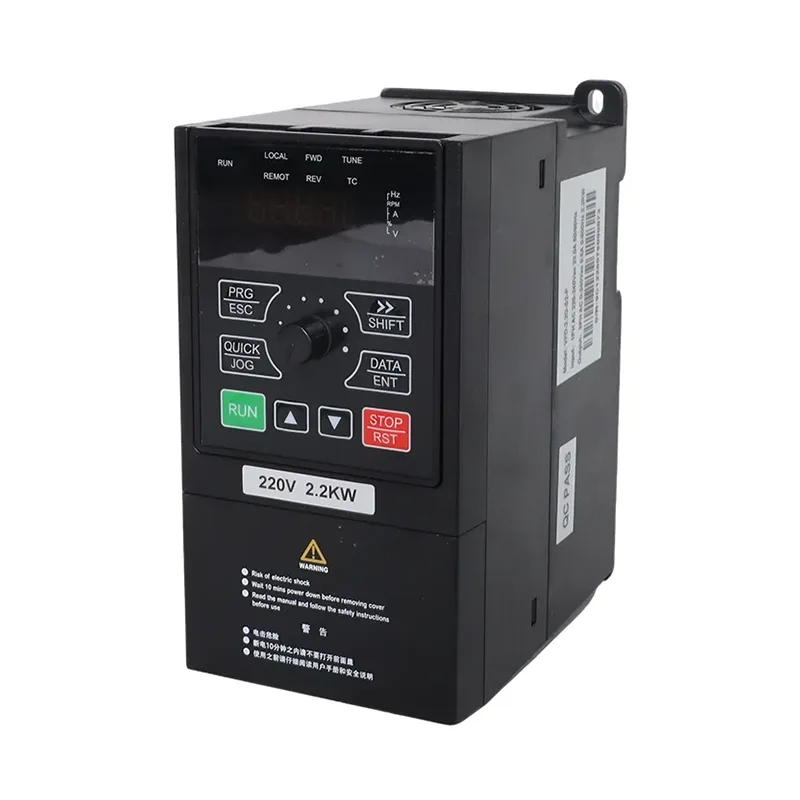

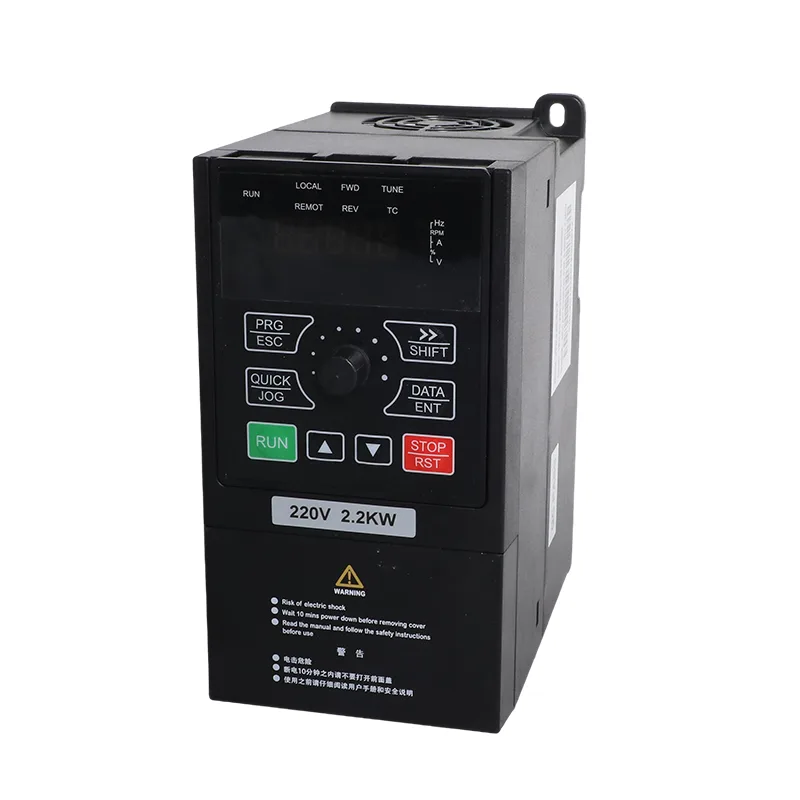

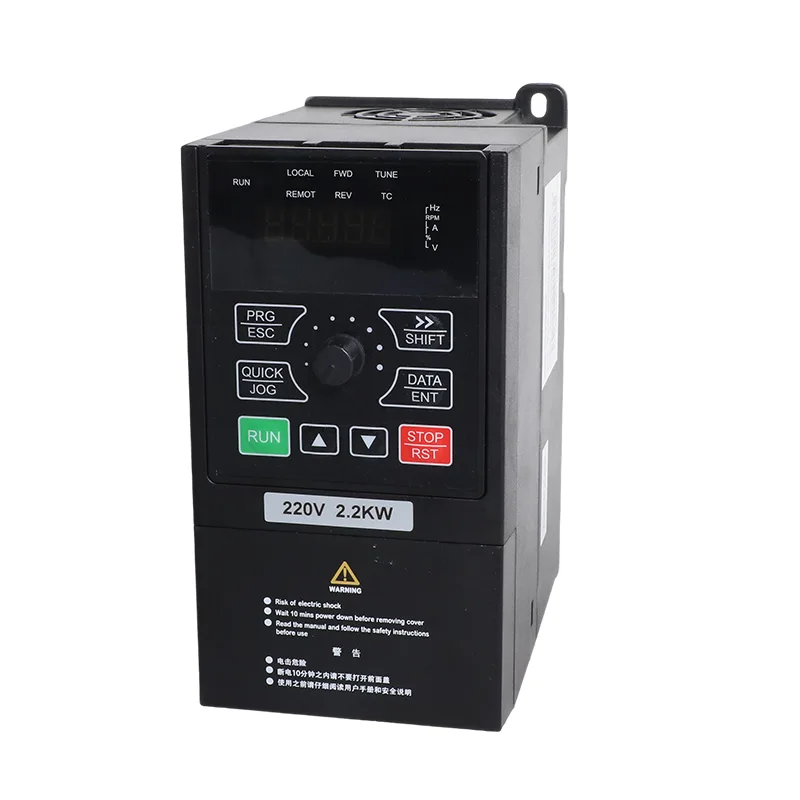

La pompe solaire CSIVEI 4,0 kW/5,5 kW monophasée 230 V et l'onduleur VFD à usage général sont destinés aux sites qui doivent faire fonctionner des moteurs de 4,0 kW ou 5,5 kW mais qui disposent d'une alimentation CA monophasée plutôt que d'une connexion secteur triphasée. Le VFD-PC10-4.0G-S2-MK délivre un courant de sortie de 17 A, tandis que le VFD-PC10-5.5G-S2-MK délivre un courant de 25 A. Leurs courants d'entrée CA répertoriés sont respectivement de 32 A et 45 A, le circuit d'alimentation, le disjoncteur et le câble doivent donc être sélectionnés en fonction du courant d'entrée réel.
Côté DC, le variateur accepte un générateur photovoltaïque configuré pour ses limites de tension. La plage MPPT recommandée est de 250 à 350 V CC, la plage de tensions en circuit ouvert du réseau recommandée est de 360 à 430 V CC et la tension d'entrée CC maximale est de 450 V CC. Ces limites sont particulièrement importantes lorsque les chaînes sont connectées en parallèle ou lorsque le réseau fonctionne dans des conditions froides, où la tension en circuit ouvert du module peut augmenter.
Mode pompe solaire (P8-00 = 1) : le variateur utilise MPPT pour le pompage photovoltaïque et fournit des fonctions liées à la pompe, notamment la gestion de faible luminosité, la protection contre les sous-charges et les options de contrôle du niveau d'eau. Lorsque la sauvegarde du réseau fait partie de l'installation, les paramètres de commutation et le dispositif de commutation externe doivent être configurés conformément au manuel.
Mode usage général (P8-00 = 0) : le variateur fonctionne comme un onduleur conventionnel avec contrôle SVC ou V/F, communication PID intégrée et RS485 Modbus RTU. Ce mode peut être utilisé pour les pompes, ventilateurs, soufflantes et autres équipements motorisés compatibles sans utiliser la fonction de contrôle de la pompe solaire.
Le mode de fonctionnement peut être défini avant l'expédition et modifié via P8-00 lorsque les exigences de l'application changent. Cela donne aux distributeurs et aux installateurs un moyen de spécifier l'utilisation prévue tout en conservant la possibilité de reconfigurer le variateur ultérieurement, sous réserve des valeurs nominales du moteur, du câblage et des paramètres appropriés.
Pour le pompage solaire, la pompe solaire monophasée 230 V de 4,0 kW/5,5 kW et l'onduleur VFD à usage général utilisent une disposition de chaîne spécifique au modèle : la version de 4,0 kW utilise deux chaînes parallèles, tandis que la version de 5,5 kW en utilise trois. Avec des modules 37 ± 1 V, 250 W ± 5 Wc, le tableau spécifie 11 modules par chaîne ; avec des modules de 45 ± 1 V, 300 W ± 5 Wc, il spécifie 9 modules par chaîne. Avant de connecter le module RAID, calculez la tension en circuit ouvert de la chaîne à l'aide des données du module sélectionné et des conditions de température locales, et maintenez-la dans les limites indiquées du variateur.
Pour les installations qui utilisent un réservoir de stockage ou dépendent de la disponibilité de l'eau de puits, le variateur prend en charge les options d'entrée de niveau d'eau et la protection contre les sous-charges. La détection du niveau d'eau AI peut être configurée à l'aide de P8-18, avec le seuil et le délai de mise en veille définis via P8-19 et P8-20. Le comportement de réinitialisation en cas de sous-charge est configuré via P8-26. Ces fonctions aident à coordonner le fonctionnement de la pompe avec le niveau du réservoir et la disponibilité de l'eau lorsque les capteurs et paramètres corrects sont installés.
| Article | VFD-PC10-4.0G-S2-MK | VFD-PC10-5.5G-S2-MK |
| Moteur applicable | 4,0 kW / 5 CV | 5,5 kW / 7,5 CV |
| Capacité nominale | 5,9 kVA | 11kVA |
| Courant d'entrée | 32 A | 45 A |
| Courant de sortie | 17 Un | 25 A |
| Tension d'entrée CA | AC 1 PH 220 V (-15%) à 240 V (+10%) | |
| Max. Tension d'entrée CC | 450 VCC | |
| Plage de COV recommandée | 360 à 430 VCC | |
| Gamme MPPT recommandée | 250 à 350 VCC | |
| Plage de tension de démarrage | 160 à 450 VDC, paramètre réglable | |
| Tension de sortie nominale | 3 PH ou 1 PH 220 V AC | |
| Niveau de bruit | 50 dBA maximum. |
| Modèle | Modules 37 ± 1 V, 250 W ± 5 Wp | Modules 45 ± 1 V, 300 W ± 5 Wc | ||
| Modules par chaîne | Cordes | Modules par chaîne | Cordes | |
| VFD-PC10-4.0G-S2-MK | 11 | 2 | 9 | 2 |
| VFD-PC10-5.5G-S2-MK | 11 | 3 | 9 | 3 |
| Article | Spécification |
| Fréquence nominale | 50/60 Hz |
| Plage de fréquence d'entrée | ±5 % (47,5 à 63 Hz) |
| Tension de sortie | 0 à la tension d'entrée |
| Fréquence de sortie | 0,1 à 500 Hz |
| Fréquence maximale | 0 à 500 Hz (contrôle SVC et V/F) |
| Fréquence porteuse | 0,8 kHz à 8 kHz, ajusté automatiquement à la charge (jusqu'à 16 kHz pris en charge) |
| Résolution de fréquence | Réglage numérique 0,01 Hz ; réglage analogique 0,025% de la fréquence maximale |
| Mode de contrôle | Contrôle vectoriel sans capteur (SVC) ; Contrôle V/F |
| Couple de démarrage | 0,5 Hz / 150 % (SVC) |
| Plage de vitesse | 1:100 (SVC) |
| Précision de stabilité de vitesse | ±0,5 % (SVC) |
| Capacité de surcharge | Courant nominal de 150 % pendant 60 s ; 170 % pendant 12 s ; 190% pendant 1,5 s |
| Augmentation de couple | Augmentation automatique du couple ; augmentation manuelle de 0,1 % à 30,0 % |
| Courbe V/F | Courbe linéaire, multipoint et carrée (puissance 1,2/1,4/1,6/1,8/2,0) |
| Séparation V/F | Séparation complète, demi-séparation |
| Accélération/décélération | Linéaire ou courbe en S, 0,0 à 6 500,0 s |
| Freinage CC | Fréquence de démarrage 0,00 Hz jusqu'à la fréquence maximale ; temps 0,0 à 36,0 s ; courant 0,0% à 100,0% |
| Commande JOG | Fréquence JOG 0,00 Hz à la fréquence maximale (par défaut 5 Hz) ; accélération/décélération 0,0 à 6 500,0 s |
| PID intégré | Oui, pour boucle fermée de pression, de débit ou de température sans contrôleur externe |
| AVR | Tension de sortie maintenue stable lorsque la tension du réseau fluctue |

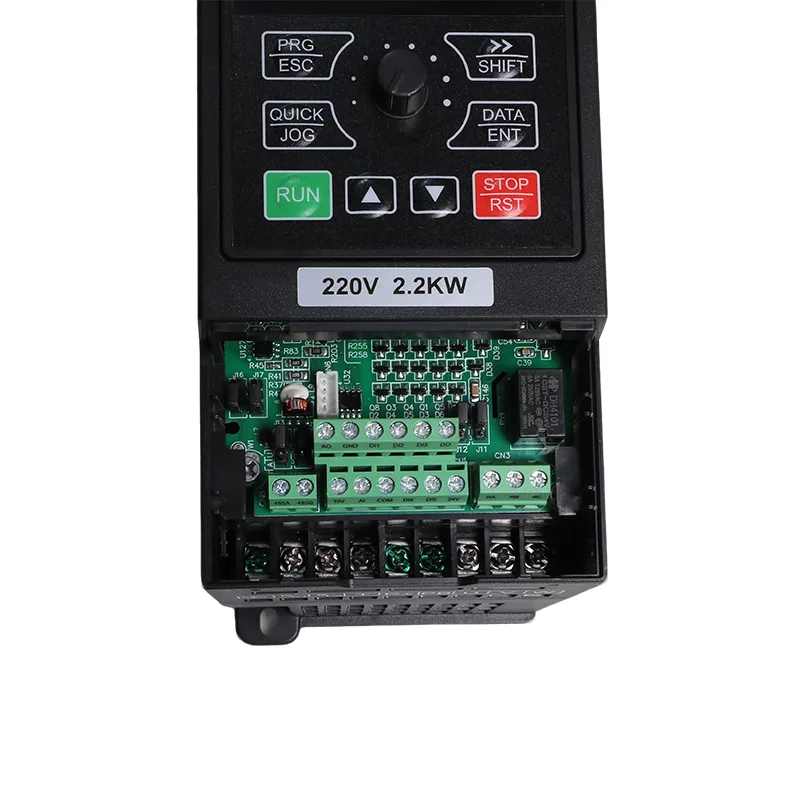

| Bornes d'entrée | 5 entrées numériques, DI5 prend en charge les impulsions haute vitesse jusqu'à 50 kHz ; 1 entrée analogique 0-10 V ou 0-20 mA ; 1 entrée potentiomètre clavier |
| Bornes de sortie | 1 sortie d'impulsion haute vitesse jusqu'à 50 kHz ; 1 sortie relais ; 1 sortie analogique 0-20 mA ou 0-10 V |
| Communication | RS485, Modbus RTU |
| Protection | Détection de court-circuit du moteur à la mise sous tension, perte de phase de sortie, surintensité, surtension, sous-tension, surchauffe, surcharge, sous-charge, lumière faible |
| Température de fonctionnement | -10°C à 50°C ; déclassement de 1 % par 1 °C au-dessus de 40 °C |
| Température de stockage | -20°C à 60°C |
| Humidité | En dessous de 95 % HR, pas de condensation |
| Altitude | En dessous de 1000 m ; déclassement de 1 % par 100 m de 1 000 à 3 000 m |
| Vibration | En dessous de 5,9 m/s² (0,6 g) |
| Enceinte | IP20, montage mural ou armoire, installation verticale |
| Système de distribution | TN, TT |
| CEM / sécurité | CEI 61800-3 (C3) ; CEI 61800-5-1 |
Les modèles 4,0 kW et 5,5 kW fournissent un courant de sortie de 17 A et 25 A. Le couple de démarrage du SVC est spécifié à 150 % à 0,5 Hz, avec une capacité de surcharge de 150 % du courant nominal pendant 60 secondes. Leurs valeurs nominales de courant d'entrée de 32 A et 45 A rendent essentielle la sélection correcte de l'alimentation, du disjoncteur et du câble.
Le modèle de 4,0 kW utilise deux chaînes et le modèle de 5,5 kW en utilise trois. Maintenez la baie dans la plage de circuit ouvert recommandée de 360 à 430 VCC et dans la plage maximale de 450 VCC ; utilisez un disjoncteur PV et un boîtier de combinaison pour les chaînes parallèles.
La protection contre les sous-charges et la détection configurable du niveau d'eau prennent en charge la logique d'arrêt et de redémarrage de la pompe lorsque les entrées et les paramètres appropriés sont définis.
P8-00 sélectionne le mode pompe solaire ou le mode usage général. Ce dernier prend en charge le contrôle SVC/V/F, le PID intégré et le RS485 Modbus RTU.
Utilisez un dispositif de protection contre les surtensions de type II lorsque la baie se trouve à plus de 10 m du disque. Le manuel recommande une inductance de sortie lorsque le câble de la pompe dépasse 50 m.
La pompe solaire monophasée 230 V de 4,0 kW/5,5 kW et l'onduleur VFD à usage général sont destinés aux installations qui nécessitent une capacité de moteur de 4,0 kW ou 5,5 kW mais ne peuvent pas utiliser une alimentation secteur triphasée. Sa configuration de pompe solaire est adaptée aux applications hydrauliques, tandis que le mode usage général étend son utilisation aux équipements motorisés compatibles.
Le modèle de 5,5 kW a un courant d'entrée répertorié de 45 A. L'alimentation, le disjoncteur et le câble doivent être adaptés au courant d'installation et aux exigences électriques applicables. Le fonctionnement solaire peut réduire la quantité d'énergie tirée du réseau lorsque l'énergie solaire est disponible, mais l'utilisation réelle du réseau dépend du générateur, de la charge de la pompe et des conditions de fonctionnement.
La configuration de réseau recommandée offre une plus grande capacité photovoltaïque pour le modèle de 5,5 kW, mieux évalué. Le tableau B répertorie trois chaînes parallèles pour la version 5,5 kW et deux pour la version 4,0 kW. Confirmez la puissance totale du module, la tension en circuit ouvert et le courant de la chaîne par rapport aux spécifications du module et de l'onduleur.
Les connexions photovoltaïques et au réseau, les appareils de commutation et les réglages des paramètres doivent suivre le manuel iMaster pour le mode de fonctionnement sélectionné. Ne fermez pas les interrupteurs solaires et réseau simultanément à moins que le circuit spécifié et le dispositif de protection ne le permettent explicitement. Les paramètres de mise en service et de changement, y compris P8-15, doivent être appliqués conformément au schéma de câblage du fabricant.
Dimensionnez le câble en fonction du courant du réseau, de la longueur du câble, des conditions d'installation et des exigences électriques applicables. Utilisez un câble adapté au service photovoltaïque extérieur. Les instructions d'installation spécifient un disjoncteur CC sur l'entrée PV et un boîtier de combinaison photovoltaïque lorsque les chaînes sont connectées en parallèle.
Une protection contre les sous-charges est fournie pour détecter des conditions telles que la perte de charge en eau. Les informations sur les paramètres fournies répertorient un niveau de détection de 25 %, un temps de confirmation de 60 s et un délai de réinitialisation de 120 s. Si une sonde de niveau est utilisée et tombe en panne, le variateur peut signaler E43. Vérifiez les seuils et les délais configurés par rapport à la pompe et à l'installation réelles.
Oui. P8-00 sélectionne le mode pompe solaire ou le mode usage général. Le mode à usage général prend en charge le contrôle SVC ou V/F, le PID intégré et le Modbus RTU. CSIVEI peut définir le mode demandé avant l'expédition, et le mode de fonctionnement peut être modifié ultérieurement via le réglage des paramètres lorsque l'application et le câblage sont adaptés.
La marque OEM et la configuration des paramètres avant expédition peuvent être discutées lors de la demande. Fournissez la quantité requise et les illustrations de l'étiquette afin que CSIVEI puisse confirmer l'arrangement, le prix et le calendrier disponibles.
