Onduleur VFD 320 kW pour moteur triphasé

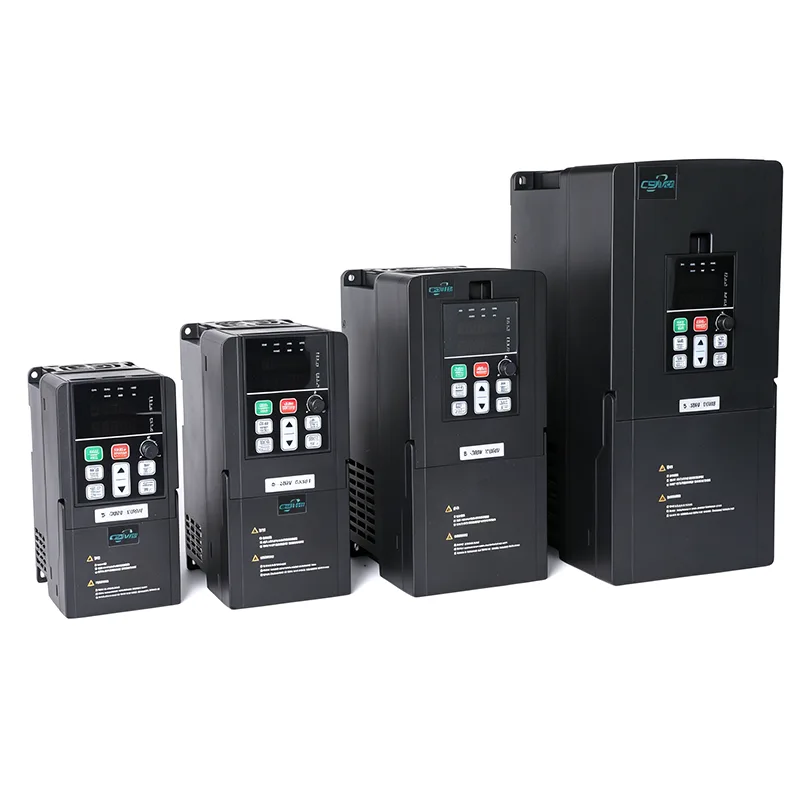

L'onduleur VFD CSIVEI 320 kW pour moteur triphasé est un variateur d'entrée de gamme polyvalent pour le contrôle de moteur triphasé. Conçu pour les petits équipements industriels, les machines d'atelier et les tâches d'automatisation légères, il offre des performances fiables dans un encombrement compact. Doté des modes de contrôle vectoriel V/F et sans capteur, d'un contrôleur PID intégré et d'une prise en charge du clavier externe ou du fonctionnement à distance. Le boîtier IP20 avec capacité de montage côte à côte permet une installation efficace du panneau. Avec une configuration simple des paramètres et une construction robuste, il constitue une base solide pour les applications de base de contrôle de vitesse de moteur.

Paramètres du produit

Applications typiques

L'onduleur VFD CSIVEI 320 kW pour moteur triphasé est la solution ultime pour le contrôle de moteur ultra-haute puissance :

Mégapompes – approvisionnement en eau à grande échelle, stations de pompage pour le contrôle des crues

Mines et minéraux – grands broyeurs, concasseurs de grande capacité

Pétrole et gaz – pompes principales des pipelines, démarreurs de turbines à gaz, stations de compression

Ciment – ​​entraînements de fours rotatifs, grands ventilateurs

Propulsion marine – principaux entraînements de propulsion pour navires

Conçu pour un fonctionnement continu et intensif, ce disque offre une gestion thermique avancée, un refroidissement redondant et des capacités de diagnostic étendues.

Fonctionnalités spécifiques à l'application

La série CSIVEI VFD comprend des fonctions spécialisées adaptées aux applications industrielles courantes, simplifiant la conception du système et améliorant les performances.

PID intégré pour le contrôle des pompes et des ventilateurs – Idéal pour l'alimentation en eau à pression constante, les systèmes CVC et les applications de ventilation. Le variateur accepte les entrées directes des capteurs de pression ou de débit et ajuste automatiquement la vitesse pour maintenir le point de consigne.

Freinage dynamique – L'unité de freinage intégrée sur certains modèles permet la connexion de résistances de freinage externes, permettant une décélération rapide et un arrêt précis pour des applications telles que des grues, des palans et des centrifugeuses.

Démarrage au vol – Le variateur peut capturer en douceur un moteur en rotation sans l'arrêter au préalable, éliminant ainsi les déclenchements intempestifs dans les applications avec des ventilateurs d'éolienne ou des charges en roue libre.

Mode incendie (mode pompier) – Dans les applications de protection incendie, le variateur peut ignorer les conditions de défaut et continuer à fonctionner pour garantir que les systèmes critiques de ventilation ou d'alimentation en eau restent fonctionnels en cas d'urgence.

Fonction de nettoyage de la pompe – Fait tourner périodiquement la pompe dans le sens inverse pour éviter le tartre et le blocage dans les applications d'eau sale ou d'eaux usées, prolongeant ainsi la durée de vie de la pompe et réduisant la maintenance.

FAQ

Puis-je utiliser le VFD à l’extérieur ou dans des environnements lavables ?

Les variateurs IP20 standard doivent se trouver dans un panneau propre et sec. Pour les environnements extérieurs ou difficiles, CSIVEI propose des indices IP plus élevés :

IP40 – idéal pour les endroits poussiéreux comme les usines textiles ou le travail du bois

IP54/IP55 – étanche à la poussière et aux éclaboussures ; travaux pour les clôtures extérieures et les zones de lavage

IP66 – entièrement étanche à la poussière et supporte de puissants jets d'eau ; adapté à la transformation des aliments, aux lave-autos ou à une utilisation en extérieur sans enceintes supplémentaires

Si des gaz corrosifs sont présents, un revêtement conforme sur le PCB est recommandé.

Comment puis-je choisir le bonOnduleur VFD 320 kW pour moteur triphasépour mon moteur ?

Quelques points à considérer :

Puissance du moteur : le VFD doit correspondre ou être légèrement supérieur à la puissance nominale du moteur.

Tension d'entrée : monophasée 230 V ou triphasée 400 V, assurez-vous qu'elle correspond à votre alimentation.

Type de charge : les charges à couple constant telles que les convoyeurs ou les extrudeuses nécessitent généralement un VFD dimensionné à 100 à 120 % de la puissance du moteur. Les charges à couple variable telles que les ventilateurs et les pompes peuvent souvent utiliser un VFD adapté à la puissance du moteur, et vous obtenez ainsi des économies d'énergie.

Environnement : pour les endroits poussiéreux, humides ou extérieurs, optez pour un indice de protection IP plus élevé (IP40, IP54, IP66) ou placez le disque dans un boîtier protégé.

Communication : si vous avez besoin de parler à un automate ou à un SCADA, vérifiez que le variateur prend en charge votre protocole (Modbus RTU est standard ; Profibus, Ethernet/IP, etc. sont facultatifs).

CSIVEI dispose également d'un outil de dimensionnement et d'un support technique si vous souhaitez un deuxième avis.

Ai-je besoin d’une résistance de freinage externe ?

Ça dépend. Si vous avez besoin d'une décélération rapide ou si la charge a une inertie élevée (comme les centrifugeuses, les grues, les palans ou les enrouleurs), alors oui, vous en aurez besoin. Sur les variateurs dotés d'une unité de freinage interne, la résistance gère l'énergie régénérative pour éviter les défauts de surtension et raccourcir les temps d'arrêt. Pour les ventilateurs et les pompes avec une décélération plus lente, vous pouvez généralement l'ignorer.

Quelles protections sont intégrées au variateur ?

Les variateurs CSIVEI incluent un ensemble solide de protections : surtension, sous-tension, surintensité, court-circuit, surchauffe (dissipateur thermique), perte de phase en entrée ou en sortie et surcharge du moteur (surcharge thermique électronique, I²t). Ceux-ci contribuent à assurer un fonctionnement fiable et à prolonger la durée de vie des équipements.

Puis-je faire fonctionner plusieurs moteurs à partir d’un seul VFD ?

Oui, vous pouvez faire fonctionner plusieurs moteurs en parallèle à partir d'un seul variateur, à condition que : la consommation totale de courant reste dans les limites de sortie nominale du variateur, chaque moteur dispose de sa propre protection contre les surcharges thermiques et vous utilisez le contrôle V/F (le contrôle vectoriel n'est pas recommandé pour les configurations multimoteurs). Ceci est courant pour les groupes de ventilateurs, les sections de convoyeurs ou les stations de pompage où les moteurs tournent ensemble à la même vitesse.

Cas client : Ventilateur industriel

Une usine de fabrication de meubles avait besoin d'un contrôle précis du débit d'air pour son système de dépoussiérage. Faire fonctionner les ventilateurs à pleine vitesse en continu était inefficace et créait un bruit excessif.

Solution : Un onduleur VFD CSIVEI 320 kW pour moteur triphasé a été installé sur le ventilateur d'extraction principal, avec un capteur de pression surveillant la pression du conduit pour réguler la vitesse du ventilateur.

Résultats:

La vitesse du ventilateur s'ajuste automatiquement pour répondre à la demande de dépoussiérage

Économies d'énergie de 45 % en fonctionnement à charge partielle

Niveau sonore réduit de 12 dB, améliorant les conditions de travail

Usure mécanique réduite des roulements et des courroies du ventilateur

Le système répond désormais aux objectifs de conformité environnementale et d’efficacité opérationnelle.
