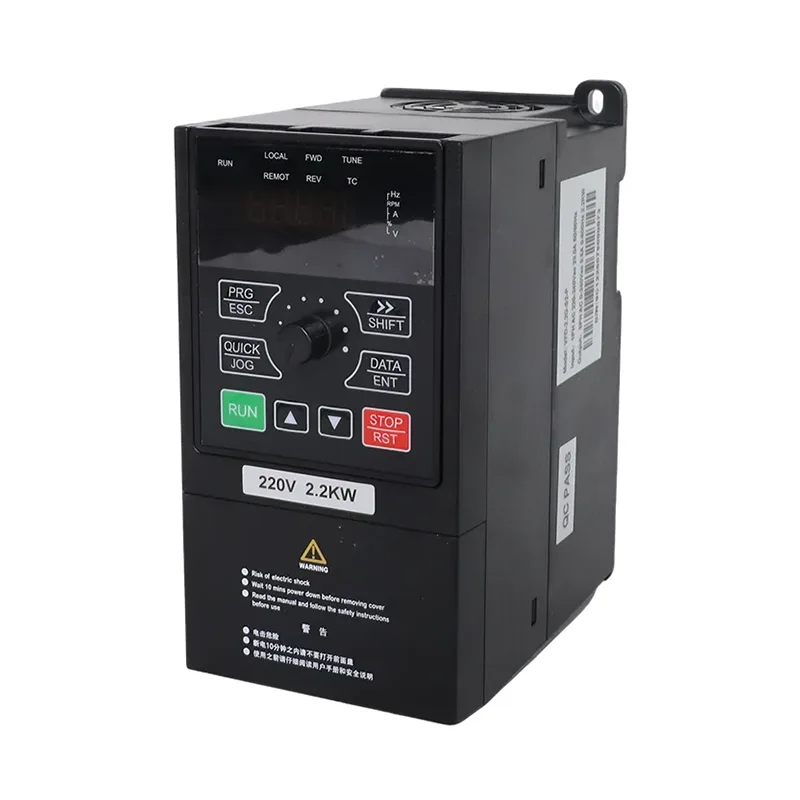

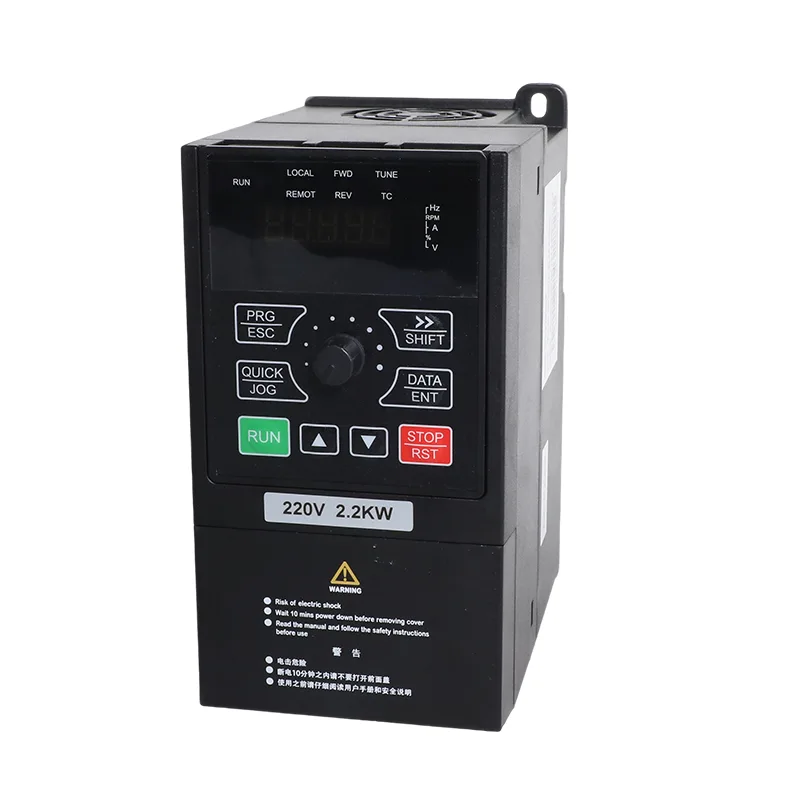

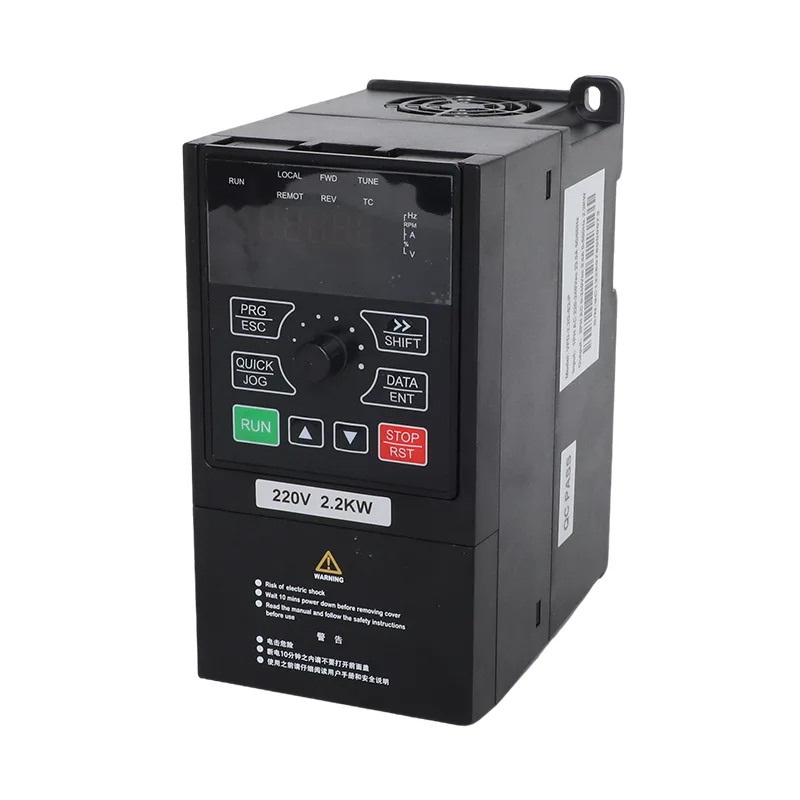

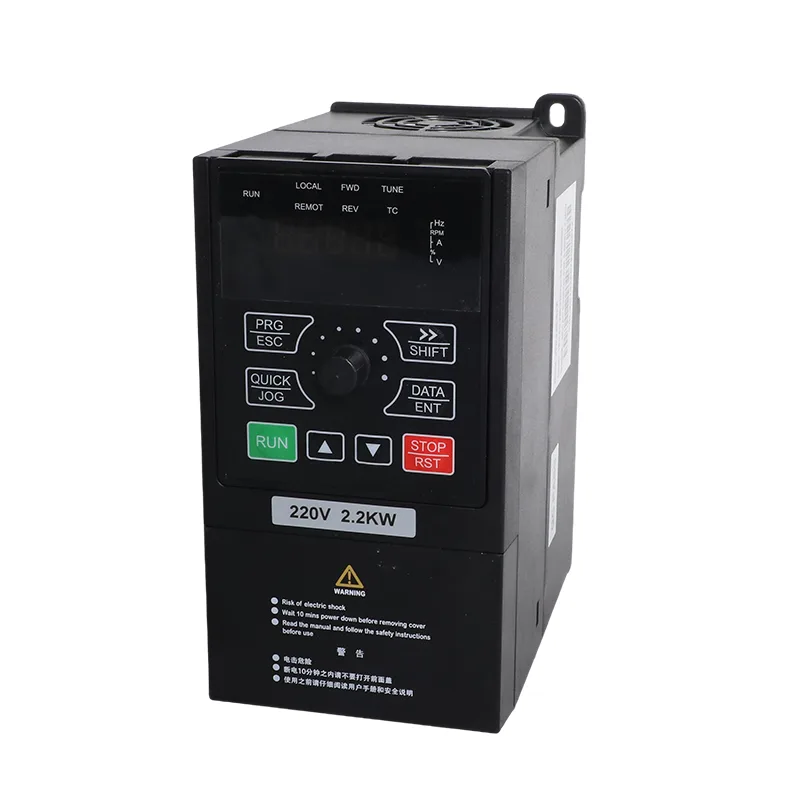

La pompe solaire triphasée 380 V de 30 kW/37 kW et l'onduleur à usage général VFD sont disponibles en deux modèles : VFD-PC10-30G-T4-MK et VFD-PC10-37G-T4-MK. Les deux utilisent une entrée CA triphasée et prennent en charge une pompe solaire ou un fonctionnement général selon la configuration sélectionnée.
Dans les applications de pompes solaires, le variateur contrôle le moteur de la pompe en utilisant l'énergie d'un champ photovoltaïque. En mode usage général, il permet une commande de moteur à fréquence variable pour les équipements industriels compatibles. La sélection du modèle dépend de la puissance et du courant nominal du moteur, des conditions de fonctionnement de la pompe, de la source d'alimentation disponible et des fonctions de contrôle requises.
Pour la pompe solaire triphasée 380 V de 30 kW/37 kW et le VFD à onduleur à usage général, le mode de fonctionnement est sélectionné via le paramètre P8-00 en fonction de la configuration du modèle applicable.
Le mode pompe solaire est destiné aux applications de pompe alimentées par un générateur photovoltaïque. Les fonctions de contrôle répertoriées pour ce mode incluent le suivi du point de puissance maximale (MPPT) et la logique de protection contre la lumière faible.
Le générateur photovoltaïque doit être configuré dans les limites de tension CC spécifiées du variateur. La puissance de la pompe dépend de l'énergie solaire disponible, des exigences du moteur, des caractéristiques de la pompe et des conditions du site.
Lorsqu'une sauvegarde du réseau ou du générateur est requise, l'agencement de commutation d'entrée et le câblage doivent suivre le schéma du modèle applicable. Confirmez si des composants de commutation externes sont requis pour l'installation sélectionnée plutôt que de supposer que toutes les fonctions de commutation sont contenues dans le variateur.
Le mode à usage général est destiné aux équipements motorisés compatibles qui nécessitent un contrôle à fréquence variable. Les fonctions répertoriées incluent le contrôle SVC et V/F, le PID intégré, l'accélération et la décélération réglables et la communication Modbus RTU.
Le mode de fonctionnement et les réglages des paramètres doivent être établis lors de la mise en service. Suivez le manuel d'utilisation pour le modèle exact lors de la configuration de la source de contrôle, des données du moteur, des bornes d'entrée et des commandes de fonctionnement.
| Article | VFD-PC10-30G-T4-MK | VFD-PC10-37G-T4-MK |
| Moteur applicable | 30 kW / 40 CV | 37 kW / 50 CV |
| Courant d'entrée | 57 Un | 69 Un |
| Courant de sortie | 60 A | 75 A |
| Tension d'entrée CA | AC 3 PH 380 V (-15%) à 440 V (+10%) | |
| Max. Tension d'entrée CC | 900 VCC | |
| Plage de COV recommandée | 550 à 750 VCC | |
| Gamme MPPT recommandée | 450 à 600 VCC | |
| Plage de tension de démarrage | 300 à 900 VDC, paramètre réglable | |
| Plage de fréquence de sortie | 0 à 500,00 Hz | |
| Niveau de bruit | 65 dBA maximum. |
| Modèle | Modules 37 ± 1 V, 250 W ± 5 Wp | Modules 45 ± 1 V, 300 W ± 5 Wc | ||
| Modules par chaîne | Cordes | Modules par chaîne | Cordes | |
| VFD-PC10-30G-T4-MK | 18 | 8 | 15 | 8 |
| VFD-PC10-37G-T4-MK | 18 | 9 | 15 | 9 |
Lors de la planification du générateur photovoltaïque, traitez les configurations ci-dessus comme des dispositions de référence plutôt que comme des règles de dimensionnement universelles. Confirmez les spécifications du module, les conditions de fonctionnement de la pompe et les exigences du site avant de finaliser le réseau.
La conception des chaînes photovoltaïques doit tenir compte de la tension réelle en circuit ouvert (Voc), de la tension de fonctionnement, des coefficients de température du module et de la température minimale du site. Vérifiez que le Voc de chaîne par temps froid calculé ne dépasse pas la tension d'entrée CC maximale du variateur et que la tension de fonctionnement attendue est compatible avec sa plage MPPT. La configuration finale doit également tenir compte de la puissance nominale du moteur de la pompe, de la hauteur dynamique totale, de la demande quotidienne en eau et des conditions solaires du site.
| Article | Spécification |
| Fréquence nominale | 50/60 Hz |
| Plage de fréquence d'entrée | ±5 % (47,5 à 63 Hz) |
| Tension de sortie | 0 à la tension d'entrée |
| Fréquence de sortie | 0,1 à 500 Hz |
| Fréquence maximale | 0 à 500 Hz (contrôle SVC et V/F) |
| Fréquence porteuse | 0,8 kHz à 8 kHz, ajusté automatiquement à la charge (jusqu'à 16 kHz pris en charge) |
| Résolution de fréquence | Réglage numérique 0,01 Hz ; réglage analogique 0,025% de la fréquence maximale |
| Mode de contrôle | Contrôle vectoriel sans capteur (SVC) ; Contrôle V/F |
| Couple de démarrage | 0,5 Hz / 150 % (SVC) |
| Plage de vitesse | 1:100 (SVC) |
| Précision de stabilité de vitesse | ±0,5 % (SVC) |
| Capacité de surcharge | Courant nominal de 150 % pendant 60 s ; 170 % pendant 12 s ; 190% pendant 1,5 s |
| Augmentation de couple | Augmentation automatique du couple ; augmentation manuelle de 0,1 % à 30,0 % |
| Courbe V/F | Courbe linéaire, multipoint et carrée (puissance 1,2/1,4/1,6/1,8/2,0) |
| Séparation V/F | Séparation complète, demi-séparation |
| Accélération/décélération | Linéaire ou courbe en S, 0,0 à 6 500,0 s |
| Freinage CC | Fréquence de démarrage 0,00 Hz jusqu'à la fréquence maximale ; temps 0,0 à 36,0 s ; courant 0,0% à 100,0% |
| Commande JOG | Fréquence JOG 0,00 Hz à la fréquence maximale (par défaut 5 Hz) ; accélération/décélération 0,0 à 6 500,0 s |
| PID intégré | Oui, pour boucle fermée de pression, de débit ou de température sans contrôleur externe |
| AVR | Tension de sortie maintenue stable lorsque la tension du réseau fluctue |

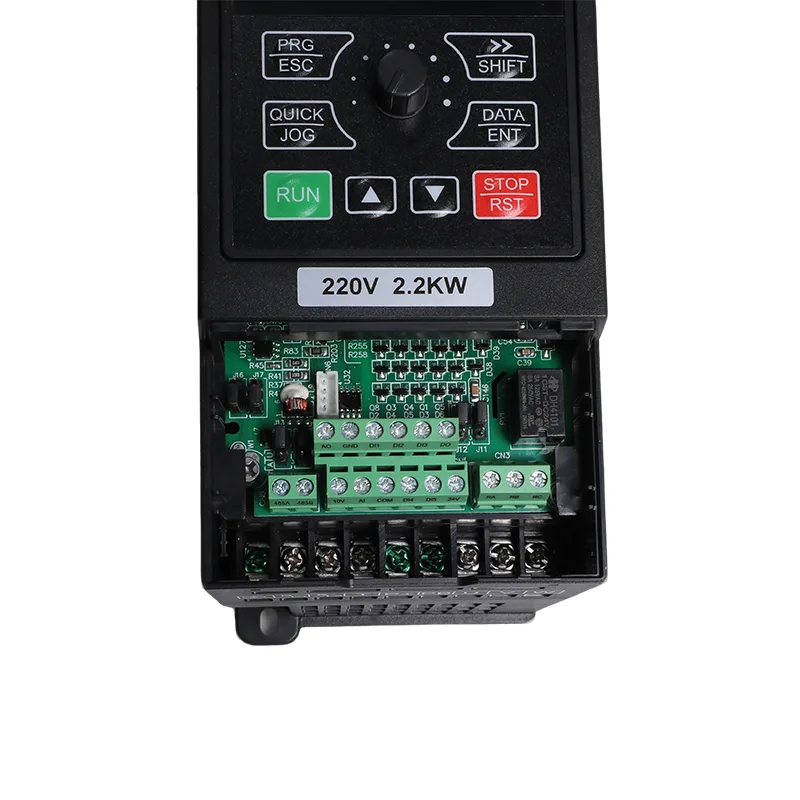

| Bornes d'entrée | 5 entrées numériques, DI5 prend en charge les impulsions haute vitesse jusqu'à 50 kHz ; 1 entrée analogique 0-10 V ou 0-20 mA ; 1 entrée potentiomètre clavier |
| Bornes de sortie | 1 sortie d'impulsion haute vitesse jusqu'à 50 kHz ; 1 sortie relais ; 1 sortie analogique 0-20 mA ou 0-10 V |
| Communication | RS485, Modbus RTU |
| Protection | Détection de court-circuit du moteur à la mise sous tension, perte de phase de sortie, surintensité, surtension, sous-tension, surchauffe, surcharge, sous-charge, lumière faible |
| Température de fonctionnement | -10°C à 50°C ; déclassement de 1 % par 1 °C au-dessus de 40 °C |
| Température de stockage | -20°C à 60°C |
| Humidité | En dessous de 95 % HR, pas de condensation |
| Altitude | En dessous de 1000 m ; déclassement de 1 % par 100 m de 1 000 à 3 000 m |
| Vibration | En dessous de 5,9 m/s² (0,6 g) |
| Enceinte | IP20, montage mural ou armoire, installation verticale |
| Système de distribution | TN, TT |
| CEM / sécurité | CEI 61800-3 (C3) ; CEI 61800-5-1 |
Le variateur a une tension d'entrée CC maximale répertoriée de 900 VCC et une plage de fonctionnement MPPT recommandée de 450 à 600 VCC. Ces valeurs servent à différents objectifs : la tension d'entrée maximale est une limite supérieure, tandis que la plage MPPT concerne le fonctionnement photovoltaïque normal.
La tension en circuit ouvert et la tension de fonctionnement du générateur doivent être évaluées séparément lors de la conception du système. N'utilisez pas la tension d'entrée maximale comme tension de fonctionnement cible pour le générateur photovoltaïque.
Les méthodes de contrôle répertoriées sont le contrôle vectoriel sans capteur (SVC) et le contrôle V/F. Sous SVC, le couple de démarrage spécifié est de 150 % à 0,5 Hz. La plage de vitesse indiquée est de 1:100, avec une précision de stabilité de vitesse de ±0,5 %.
Les performances réelles du moteur dépendent des paramètres du moteur, des caractéristiques de charge, des conditions d'installation et des paramètres de mise en service.
La fonction PID intégrée peut être utilisée pour les applications de contrôle en boucle fermée impliquant la pression, le débit ou la température, où les capteurs et la configuration du système requis sont fournis.
La communication se fait via RS485 en utilisant Modbus RTU. Les entrées et sorties numériques et analogiques disponibles prennent en charge les fonctions de contrôle et de surveillance configurées.
Les fonctions de protection ne remplacent pas la sélection correcte du moteur, la protection électrique, les pratiques de câblage ou la mise en service du système.
Les valeurs de surcharge répertoriées sont :
| Niveau de surcharge | Durée |
|---|---|
| 150 % du courant nominal | 60 secondes |
| 170 % du courant nominal | 12 secondes |
| 190 % du courant nominal | 1,5 secondes |
Ces valeurs nominales décrivent la capacité de surcharge à court terme spécifiée. Ils n'établissent pas à eux seuls l'adéquation aux exigences de démarrage d'une pompe particulière. Le courant nominal du moteur, le temps d'accélération et les caractéristiques de charge doivent être vérifiés lors de la sélection.
Convient pour l'évaluation des systèmes de pompage d'irrigation où la puissance du moteur, la fonction de pompage et le champ photovoltaïque disponible correspondent aux spécifications du variateur. La demande en eau, la hauteur de chute totale et les conditions solaires du site doivent être prises en compte lors de la configuration du système.
Peut être envisagé pour les pompes de prise d’eau brute et de transfert compatibles. Confirmez le courant du moteur, la fréquence de fonctionnement requise, les exigences de contrôle et tout arrangement d'alimentation de secours avant de sélectionner le modèle.
En mode usage général, le variateur peut être utilisé pour des applications de pompes industrielles compatibles, notamment le transfert d'eau de procédé, la circulation d'eau de refroidissement et d'autres systèmes motorisés nécessitant un contrôle à fréquence variable.
Pour les installations avec une disponibilité de réseau limitée ou variable, le variateur peut être évalué dans le cadre d'un système de pompage solaire avec une alimentation de secours conçue de manière appropriée. La source de secours, la disposition de commutation et la séquence de fonctionnement doivent être confirmées pour l'installation spécifique.
Vérifiez la plaque signalétique du moteur, le courant nominal, la tension, la puissance et les exigences de fonctionnement. La puissance nominale du variateur à elle seule ne suffit pas à établir la compatibilité avec chaque moteur de pompe.
Confirmez les spécifications du module et calculez la tension de chaîne sous la température la plus basse prévue du site. Assurez-vous que le Voc maximum calculé reste dans la limite d'entrée CC du variateur et que le fonctionnement normal est compatible avec la plage MPPT.
Si le fonctionnement du réseau ou du générateur est requis, vérifiez la tension de la source CA, la fréquence, la capacité, le câblage et les composants de commutation spécifiés pour l'installation. Ne connectez pas ou ne changez pas de source d'alimentation sans suivre le schéma de câblage du modèle.
Pour les câbles moteur d'une longueur supérieure à 50 m, consultez le manuel applicable pour connaître les recommandations relatives à l'inductance de sortie et les longueurs de câble autorisées. La longueur du câble, l'isolation du moteur et les conditions d'installation affectent l'adéquation de la connexion de sortie.
Tenez compte de la température ambiante, de l’altitude, de la ventilation et des conditions d’enceinte. Des exigences de déclassement doivent être appliquées lorsque l'installation dépasse les conditions de fonctionnement spécifiées.
Un boîtier IP20 n'offre pas de protection contre la pénétration d'eau. Installez le variateur dans un environnement et un boîtier adaptés à son indice de protection, à ses exigences de température et de ventilation spécifiés.
Neuf chaînes de 18 modules à 250 W, ou neuf chaînes de 15 à 300 W, soit 162 ou 135 modules. Considérez cela comme un point de départ et une taille par rapport au volume d'eau quotidien et à la hauteur totale, car le réseau détermine la puissance, pas la puissance du moteur.
Oui. Toute source triphasée 380 V sur R, S et T fonctionne comme alimentation de secours. Réglez P8-15 sur 2 pour forcer le fonctionnement du secteur ou du générateur, ou sur 0 pour une commutation automatique. Confirmez d'abord la stabilité de la tension du générateur, car le variateur se déclenche en cas de surtension ou de sous-tension comme n'importe quel onduleur.
En intérieur, à l'abri de la lumière directe du soleil, pas de gaz corrosif ou inflammable, pas de poussière conductrice. Ambiante -10°C à 50°C avec déclassement supérieur à 40°C, humidité inférieure à 95% HR sans condensation, altitude inférieure à 1000 m sans déclassement, vibration inférieure à 5,9 m/s². Le boîtier est IP20, une armoire ou une station de pompage propre est donc nécessaire.
Le manuel en recommande un où la pompe se trouve à plus de 50 m du variateur, ce qui est courant à cette échelle. Il protège l'isolation du moteur de la tension réfléchie sur les longs câbles et réduit le risque de défaillance des enroulements des années après le début des travaux.
150 % du courant nominal pendant 60 s, 170 % pendant 12 s et 190 % pendant 1,5 s. Sur l'unité de 37 kW, cela représente 112,5 A par minute, suffisant pour le démarrage d'un gros submersible et pour les pics de charge transitoires.
Oui. Commandez-le en mode usage général et P8-00 est réglé en conséquence avant son expédition, ce qui vous donne un onduleur standard avec contrôle SVC ou V/F, PID, Modbus et l'ensemble de protection complet. Le mode pompe solaire est l’autre option. Dites-nous lequel le projet a besoin. Une unité en mode pompe solaire passe ensuite en mode général avec P8-00 à 0, ce qui est un changement de paramètre plutôt qu'un retour.
Envoyez-nous la puissance nominale de la pompe, la hauteur totale, le volume d'eau quotidien et l'emplacement du site, et nous vous répondrons avec le modèle de variateur, la configuration du réseau et la liste de protection CC dans un seul package. Les prix, les délais de livraison et les conditions OEM sont indiqués ensemble afin que vous puissiez tout présenter à votre client dans un seul document.
