La pompe solaire triphasée 380 V de 0,75 à 2,2 kW et l'onduleur VFD à usage général de l'usine Csivei sont dotés d'une plage d'entrée CC haute tension. L'entrée CC maximale est de 900 VCC, avec une plage de tension en circuit ouvert recommandée de 550 à 750 VCC et une plage MPPT de 450 à 600 VCC. La plage de tension de démarrage réglable est de 300 à 900 V CC. Ces valeurs constituent la base de la sélection de la chaîne de panneaux affichée dans le tableau de matrice recommandé.
La série couvre trois puissances de moteur : 0,75 kW, 1,5 kW et 2,2 kW. Leurs courants de sortie nominaux sont respectivement de 2,1 A, 3,8 A et 5,1 A. Chaque modèle est conçu pour une alimentation triphasée 380 V AC et peut également fonctionner avec un générateur photovoltaïque correctement configuré en mode pompe solaire. Le choix du mode de fonctionnement détermine si le variateur est utilisé pour le pompage solaire ou comme onduleur à usage général.
Pour les options de module répertoriées, la baie recommandée utilise une chaîne de 18 modules évalués à 250 W (37 ± 1 V) ou une chaîne de 15 modules évalués à 300 W (45 ± 1 V). Une tension de chaîne photovoltaïque plus élevée peut signifier un courant continu plus faible pour un niveau de puissance donné, ce qui peut aider à gérer le courant du câble et la chute de tension sur des trajets plus longs. La conception finale de la chaîne doit utiliser les données électriques réelles du module et maintenir la tension en circuit ouvert maximale du module dans les limites du variateur.

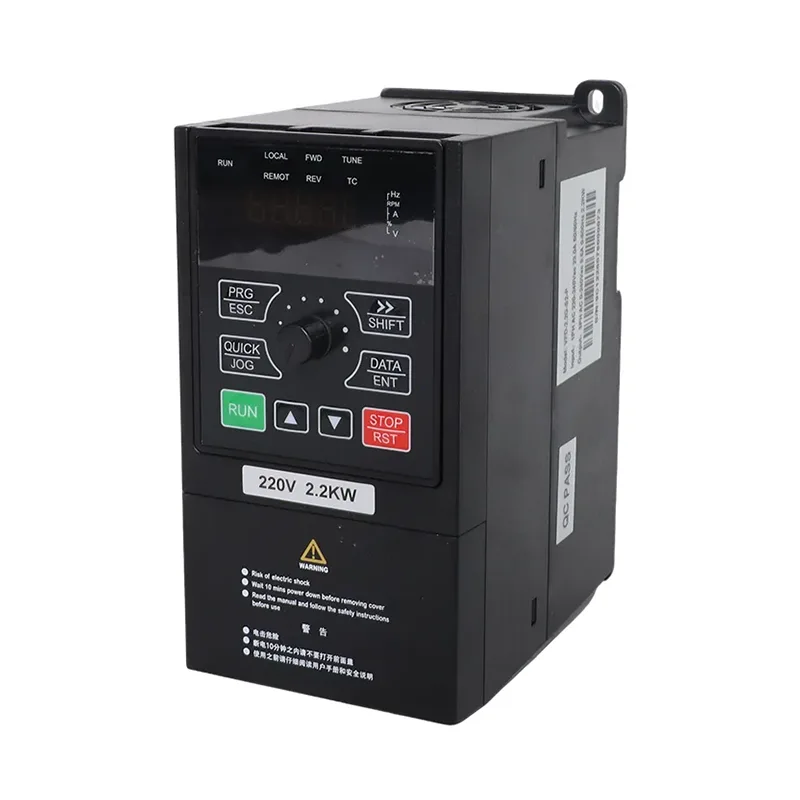

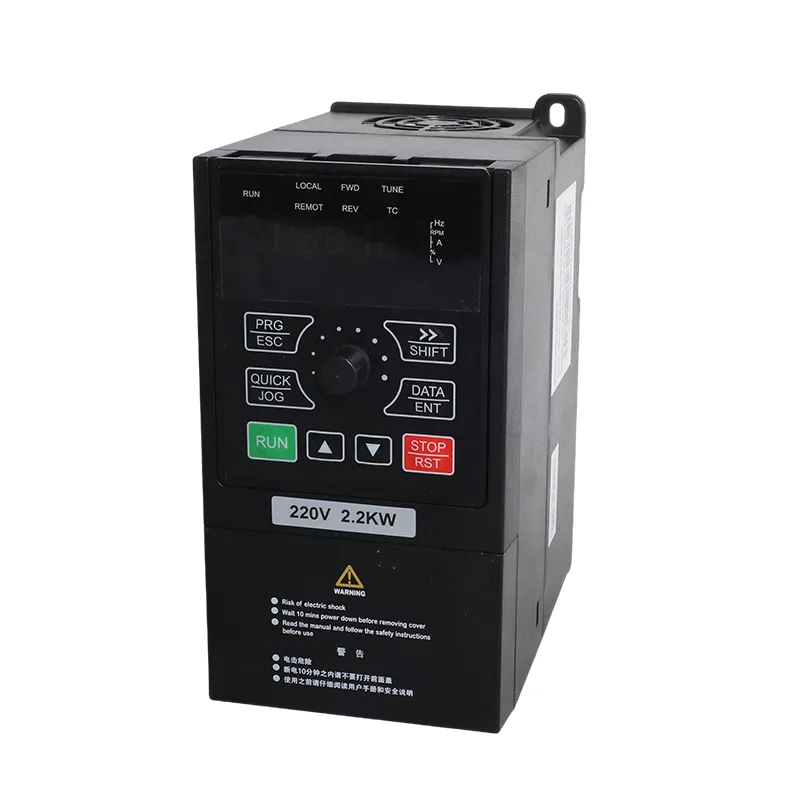

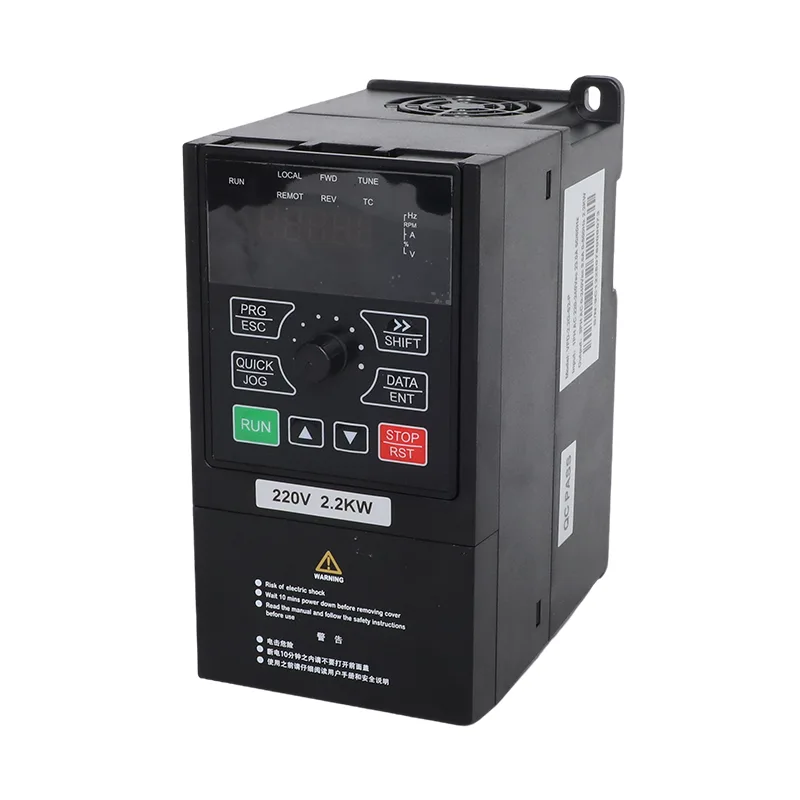

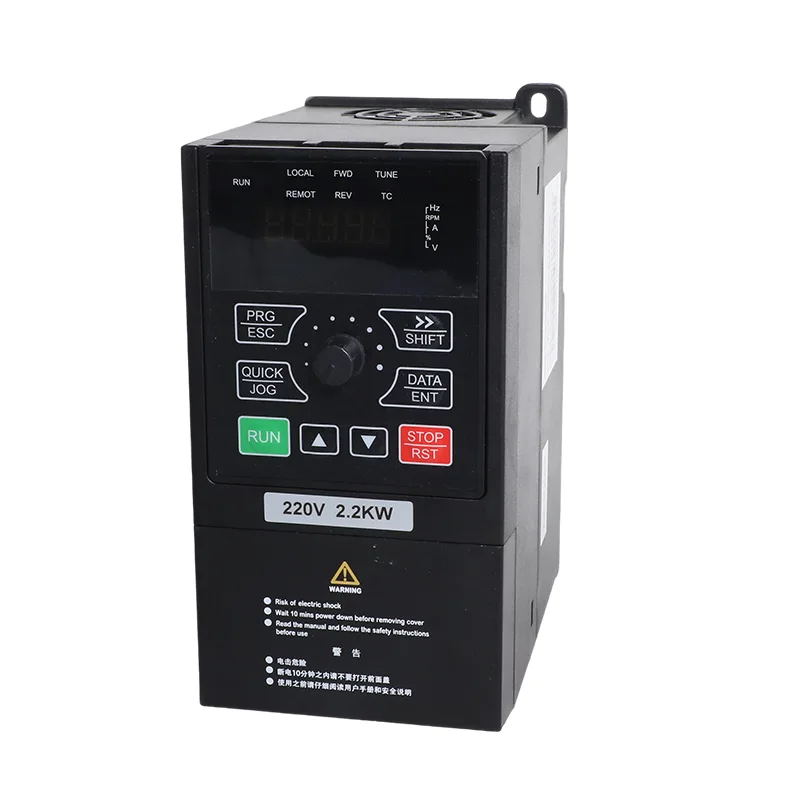

Les trois modèles partagent un châssis compact mesurant 171 × 86 × 138 mm et pesant environ 1 kg. Un encombrement de montage de 67,3 × 157,5 mm permet d'installer l'onduleur dans des armoires de commande ou des boîtiers d'équipement plus petits. Cette forme compacte est utile lorsqu'une petite pompe ou une petite machine nécessite un contrôle à vitesse variable mais que l'espace d'installation est limité.
Avec P8-00 réglé sur 1, le variateur fonctionne en mode pompe solaire. Le suivi MPPT ajuste le fonctionnement en réponse à l'énergie photovoltaïque disponible, tandis que la logique de faible luminosité et les fonctions de protection liées à la pompe aident à gérer les conditions solaires changeantes. La tension de la chaîne du réseau, la puissance nominale du moteur et les exigences de la pompe doivent tous être vérifiées lors de la spécification du système.
Avec P8-00 réglé sur 0, le même matériel peut être utilisé pour les moteurs triphasés compatibles sans panneau solaire. Le contrôle SVC ou V/F prend en charge la régulation de la vitesse du moteur, tandis que le PID et le Modbus RTU RS485 intégrés sont disponibles pour les applications appropriées de contrôle de pression, de débit ou de processus. CSIVEI peut configurer le mode de fonctionnement demandé avant expédition ; un changement de mode ultérieur est effectué via les paramètres pertinents et doit suivre le manuel du produit.

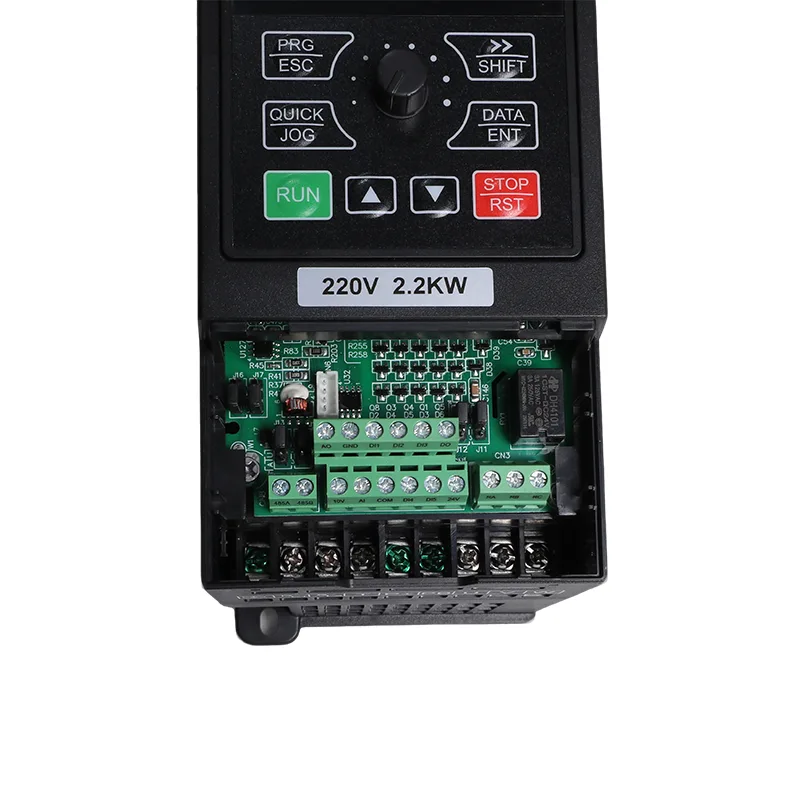

| Article | VFD-PC10-0.75G-T4 | VFD-PC10-1.5G-T4 | VFD-PC10-2.2G-T4 |
| Moteur applicable | 0,75 kW / 1 CV | 1,5 kW / 2 CV | 2,2 kW / 3 CV |
| Capacité nominale | 1,5kVA | 3kVA | 4kVA |
| Courant d'entrée | 3,4 A | 5 A | 5,8 A |
| Courant de sortie | 2.1 Un | 3,8 A | 5.1A |
| Tension d'entrée CA | AC 3 PH 380 V (-15%) à 440 V (+10%) | ||
| Max. Tension d'entrée CC | 900 VCC | ||
| Plage de COV recommandée | 550 à 750 VCC | ||
| Gamme MPPT recommandée | 450 à 600 VCC | ||
| Plage de tension de démarrage | 300 à 900 VDC, paramètre réglable | ||
| Tension de sortie nominale | 3 PH 380 V CA | ||
| Niveau de bruit | 50 dBA maximum. |
| Modèle | Modules 37 ± 1 V, 250 W ± 5 Wp | Modules 45 ± 1 V, 300 W ± 5 Wc | ||
| Modules par chaîne | Cordes | Modules par chaîne | Cordes | |
| VFD-PC10-0.75G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-1.5G-T4 | 18 | 1 | 15 | 1 |
| VFD-PC10-2.2G-T4 | 18 | 1 | 15 | 1 |
| Article | Spécification |
| Fréquence nominale | 50/60 Hz |
| Plage de fréquence d'entrée | ±5 % (47,5 à 63 Hz) |
| Tension de sortie | 0 à la tension d'entrée |
| Fréquence de sortie | 0,1 à 500 Hz |
| Fréquence maximale | 0 à 500 Hz (contrôle SVC et V/F) |
| Fréquence porteuse | 0,8 kHz à 8 kHz, ajusté automatiquement à la charge (jusqu'à 16 kHz pris en charge) |
| Résolution de fréquence | Réglage numérique 0,01 Hz ; réglage analogique 0,025% de la fréquence maximale |
| Mode de contrôle | Contrôle vectoriel sans capteur (SVC) ; Contrôle V/F |
| Couple de démarrage | 0,5 Hz / 150 % (SVC) |
| Plage de vitesse | 1:100 (SVC) |
| Précision de stabilité de vitesse | ±0,5 % (SVC) |
| Capacité de surcharge | Courant nominal de 150 % pendant 60 s ; 170 % pendant 12 s ; 190% pendant 1,5 s |
| Augmentation de couple | Augmentation automatique du couple ; augmentation manuelle de 0,1 % à 30,0 % |
| Courbe V/F | Courbe linéaire, multipoint et carrée (puissance 1,2/1,4/1,6/1,8/2,0) |
| Séparation V/F | Séparation complète, demi-séparation |
| Accélération/décélération | Linéaire ou courbe en S, 0,0 à 6 500,0 s |
| Freinage CC | Fréquence de démarrage 0,00 Hz jusqu'à la fréquence maximale ; temps 0,0 à 36,0 s ; courant 0,0% à 100,0% |
| Commande JOG | Fréquence JOG 0,00 Hz à la fréquence maximale (par défaut 5 Hz) ; accélération/décélération 0,0 à 6 500,0 s |
| PID intégré | Oui, pour boucle fermée de pression, de débit ou de température sans contrôleur externe |
| AVR | Tension de sortie maintenue stable lorsque la tension du réseau fluctue |
| Bornes d'entrée | 5 entrées numériques, DI5 prend en charge les impulsions haute vitesse jusqu'à 50 kHz ; 1 entrée analogique 0-10 V ou 0-20 mA ; 1 entrée potentiomètre clavier |
| Bornes de sortie | 1 sortie d'impulsion haute vitesse jusqu'à 50 kHz ; 1 sortie relais ; 1 sortie analogique 0-20 mA ou 0-10 V |
| Communication | RS485, Modbus RTU |
| Protection | Détection de court-circuit du moteur à la mise sous tension, perte de phase de sortie, surintensité, surtension, sous-tension, surchauffe, surcharge, sous-charge, lumière faible |
| Température de fonctionnement | -10°C à 50°C ; déclassement de 1 % par 1 °C au-dessus de 40 °C |
| Température de stockage | -20°C à 60°C |
| Humidité | En dessous de 95 % HR, pas de condensation |
| Altitude | En dessous de 1000 m ; déclassement de 1 % par 100 m de 1 000 à 3 000 m |
| Vibration | En dessous de 5,9 m/s² (0,6 g) |
| Enceinte | IP20, montage mural ou armoire, installation verticale |
| Système de distribution | TN, TT |
| CEM / sécurité | CEI 61800-3 (C3) ; CEI 61800-5-1 |
Cette gamme de puissance est destinée aux petites pompes triphasées et aux équipements motorisés où la vitesse réglable, le fonctionnement solaire ou les deux sont utiles.
Pour les systèmes de pompe, une accélération et une décélération réglables peuvent aider à gérer la vitesse à laquelle le débit augmente et diminue. Les réglages corrects de la rampe dépendent de la pompe, de la tuyauterie et des conditions hydrauliques ; ils doivent être sélectionnés lors de la mise en service plutôt que d'après la seule puissance du moteur.
Les configurations de baie recommandées utilisent 18 modules à 250 W ou 15 modules à 300 W dans une chaîne. L'onduleur prend en charge jusqu'à 900 VCC, avec une plage Voc recommandée de 550 à 750 VCC et une plage MPPT de 450 à 600 VCC. Vérifiez la tension réelle en circuit ouvert du module dans les conditions de température du site avant de confirmer la chaîne.
Réglez P8-00 sur 1 pour le mode pompe solaire ou sur 0 pour le mode usage général. La même plate-forme combine le pompage solaire basé sur MPPT avec la commande de moteur SVC/V/F, le PID intégré et le Modbus RTU, lui permettant de servir des applications de pompes ou de machines légères appropriées.
P8-10 à P8-14 configurent le comportement d’arrêt et de redémarrage en cas de faible luminosité. La protection contre les sous-charges et les entrées de niveau d'eau peuvent également prendre en charge la protection de la pompe lorsqu'elles sont correctement câblées et configurées pour l'installation.
Le châssis de 171 × 86 × 138 mm pèse environ 1 kg. Le PID intégré, cinq entrées numériques, les E/S analogiques et le RS485 Modbus RTU offrent des options de contrôle et d'intégration locales sans nécessiter un contrôleur PID séparé pour les applications en boucle fermée prises en charge.
18 modules de 250 W (type 37 V) dans une seule chaîne, ou 15 modules de 300 W (type 45 V). Les deux font atterrir le réseau dans la plage recommandée de 550 à 750 VCC en circuit ouvert. Ne dépassez pas 900 V CC, qui est le maximum nominal.
Oui, c'est la configuration hors réseau normale. Câblez le réseau aux bornes CC et la pompe à U, V et W, réglez P8-15 sur 1 pour l'alimentation solaire, et le variateur fonctionne chaque fois que le réseau fournit suffisamment de tension.
Ni l'un ni l'autre. Le contrôle est vectoriel sans capteur ou V/F, tous deux sans retour. MPPT, protection contre la marche à sec, protection contre les sous-charges et PID en option pour une pression constante sont déjà présents dans le variateur.
P8-09 définit la limite inférieure de la fréquence de fonctionnement, 10,00 Hz par défaut. Associé au seuil de faible luminosité de P8-10, c'est ce qui empêche le variateur de faire tourner une pompe trop lentement pour déplacer l'eau.
Sur RS485 avec Modbus RTU, oui. La fréquence de fonctionnement, la tension du bus, le courant de sortie, la puissance de sortie, l'état DI et DO et le mode d'alimentation actuel sont tous lisibles à partir du groupe de surveillance U0, le mode d'alimentation en U0-49 indiquant le réseau ou l'énergie solaire.
Oui. Une grande partie de cette taille est livrée en mode usage général, entraînant des ventilateurs de serre, des pompes d'atelier, la circulation du liquide de refroidissement et de petits compresseurs sur une alimentation de 380 V sans aucun réseau sur le site. Même matériel, mêmes paramètres, mode différent. Dites-nous lequel vous souhaitez lors de votre commande. Une unité achetée en mode pompe solaire est commutée en réglant P8-00 sur 0.
Dites-nous la combinaison de modèles et la quantité et nous indiquons une date d'expédition par écrit avec le prix. Les évaluations standard et les unités de marque OEM ne sont pas expédiées selon le même calendrier, car l'impression du boîtier et les étiquettes sont réalisées selon vos illustrations, il vaut donc la peine d'en décider avant de commander.
